модель 2005 года
- Модель V-STAR 650
- Код модели V-STAR SILVERADO_TWO-TONE (XVS650ATTC) CA

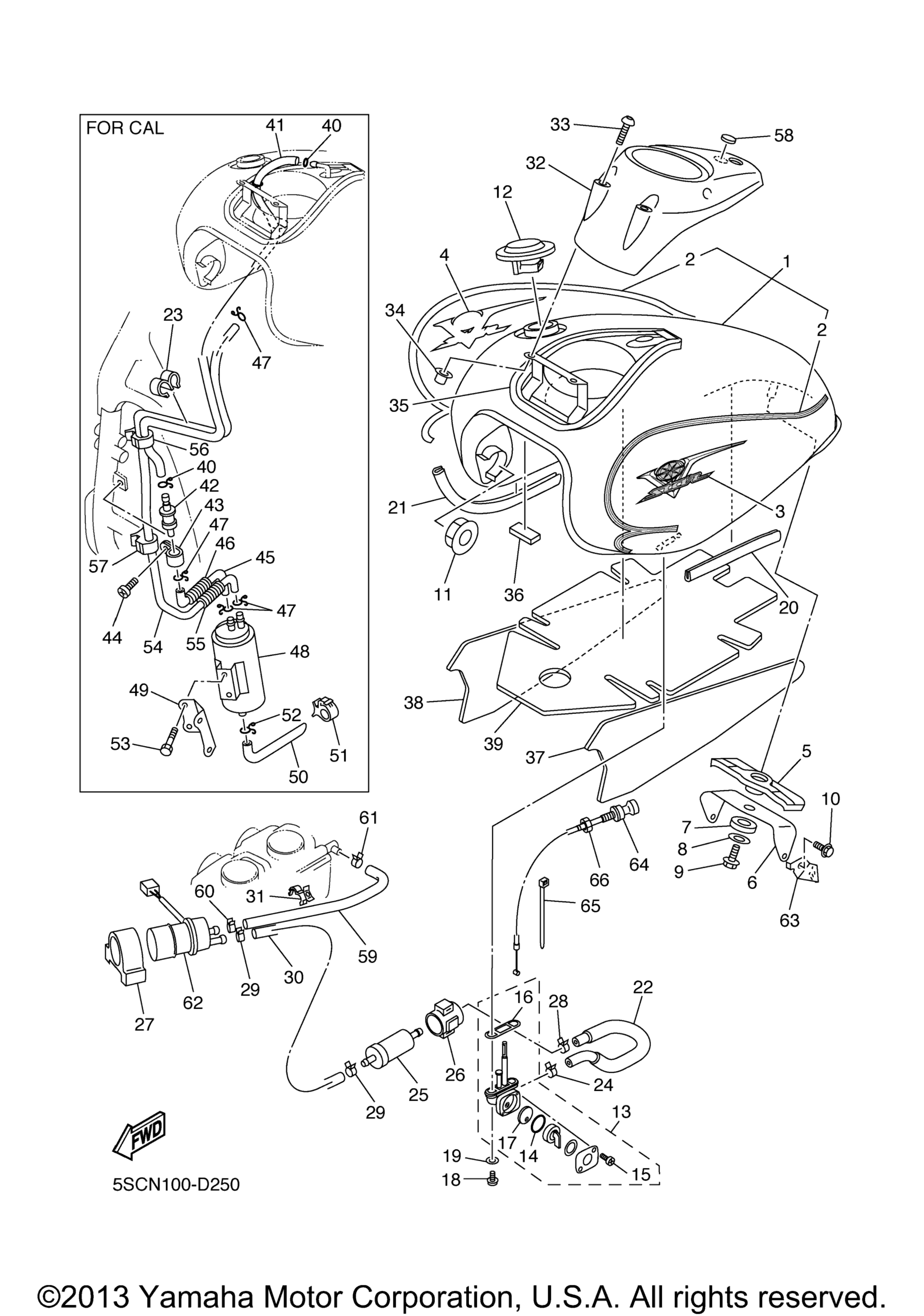

Схема топливного бака для V-STAR SILVERADO_TWO-TONE (XVS650ATTC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR SMX/BS4 FOR U49 art. 4TR-Y2410-U1-W2
По запросу
1
Fuel Tank Comp UR SMX/BS4 FOR CA art. 5SC-Y2410-10-07
По запросу
1
Fuel Tank Comp UR DBNM8 FOR CA art. 5SC-Y2410-N0-02
По запросу
1
Fuel Tank Comp UR DBNM8 FOR U49 art. 4TR-W2410-31-PE
По запросу
2
. .Graphic Set UR FOR SMX art. 5FB-24240-A0-00
По запросу
2
. .Graphic Set UR FOR DBNM8 art. 5SC-24240-20-00
По запросу
3
Emblem UR FOR DBNM8 art. 5FB-2416B-11-00
По запросу
3
Emblem UR FOR SMX art. 5FB-2416B-01-00
По запросу
4
Emblem UR FOR DBNM8 art. 5FB-2417B-11-00
По запросу
4
Emblem UR FOR SMX art. 5FB-2417B-01-00
По запросу
5
Damper, Locating 2 art. 4TR-24182-00-00
По запросу
6
Bracket, Tank Fitting art. 4TR-2413Y-00-00
По запросу
7
Damper, Locating 3 art. 4TR-24183-00-00
По запросу
8
Washer art. 90209-06011-00
По запросу
9
Bolt, Button Head art. 92017-06012-00
По запросу
10
Болт с фланцем art. 95817-08016-00
По запросу
11
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
12
Cap Assy UR CA art. 4NK-24602-20-00
По запросу
12
Cap Assy UR 49 art. 5BN-24602-10-00
По запросу
13
Fuel Cock Assy 1 art. 21V-24500-20-00
По запросу
14
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
15
. .Screw, Pan Head art. 98517-03008-00
По запросу
16
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
17
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
18
Screw art. 90149-06011-00
По запросу
19
Washer, Plate art. 90202-05187-00
По запросу
20
Mole, Side Cover 1 art. 1FK-2171L-00-00
По запросу
21
Mold, Fuel Tank art. 1HX-24188-01-00
По запросу
22
Pipe 3 art. 4TR-24313-00-00
По запросу
23
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
24
Clip art. 90467-10038-00
По запросу
25
Filter Assy art. 1FK-24560-10-00
По запросу
26
Bracket, Filter art. 1FK-24566-00-00
По запросу
27
Band 1 art. 4EB-24398-00-00
По запросу
28
Clip art. 90467-11044-00
По запросу
29
Clip art. 90467-11044-00
По запросу
30
Pipe, Fuel 1 art. 4TR-24311-00-00
По запросу
31
Clamp art. 90464-15192-00
По запросу
32
Cover, Top art. 4TR-2171A-00-00
По запросу
33
Винт Yamaha art. 90149-05299-00
от 578 ₽
34
Гайка Yamaha art. 90179-05523-00
от 525 ₽
35
Seal art. 4TR-2414G-00-00
По запросу
36
Damper art. 3XV-21717-00-00
По запросу
37
Damper, Plate 1 art. 5SC-2414H-00-00
По запросу
38
Damper, Plate 2 art. 5SC-2414J-00-00
По запросу
39
Damper, Plate 3 art. 5SC-2414K-00-00
По запросу
40
Clip art. 90467-100A1-00
По запросу
41
Pipe 2 art. 5BN-24312-10-00
По запросу
42
Клапан опрокидывания Yamaha art. 5PX-24180-00-00
от 5 817 ₽
43
Зажим Yamaha art. 90464-15014-00
По запросу
44
Screw, Bind art. 98907-05010-00
По запросу
45
Pipe 4 art. 5BN-24314-10-00
По запросу
46
Protector, Pipe art. 5BN-24327-00-00
По запросу
47
Clip art. 90467-100A1-00
По запросу
48
Canister Assy art. 2JU-24170-00-00
По запросу
49
Bracket, Canistor art. 5BN-2419F-00-00
По запросу
50
Pipe 5 art. 5BN-24315-10-00
По запросу
51
Clamp art. 90464-15192-00
По запросу
52
Clip art. 90467-100A1-00
По запросу
53
Болт Yamaha art. 95817-06010-00
от 578 ₽
54
Pipe 3 art. 5BN-24313-00-00
По запросу
55
Protector, Pipe art. 5BN-24327-00-00
По запросу
56
Clamp art. 90464-20191-00
По запросу
57
Clamp art. 90464-15192-00
По запросу
58
Emblem art. 4TR-2413B-00-00
По запросу
59
Hose art. 4TR-14294-00-00
По запросу
60
Clip art. 90467-11044-00
По запросу
61
Clip art. 90467-12124-00
По запросу
62
Fuel Pump Comp art. 5KS-13907-01-00
По запросу
63
Holder, Wire art. 4TR-2637G-00-00
По запросу
64
Cable, Starter 1 art. 4TR-26331-00-00
По запросу
65
Band art. 1UA-82591-00-00
По запросу
66
Nut art. 1VJ-26333-00-00
По запросу
