модель 2006 года
- Модель FZ1 / FZ1000
- Код модели FZ-1 CA (FZS10VC) CA

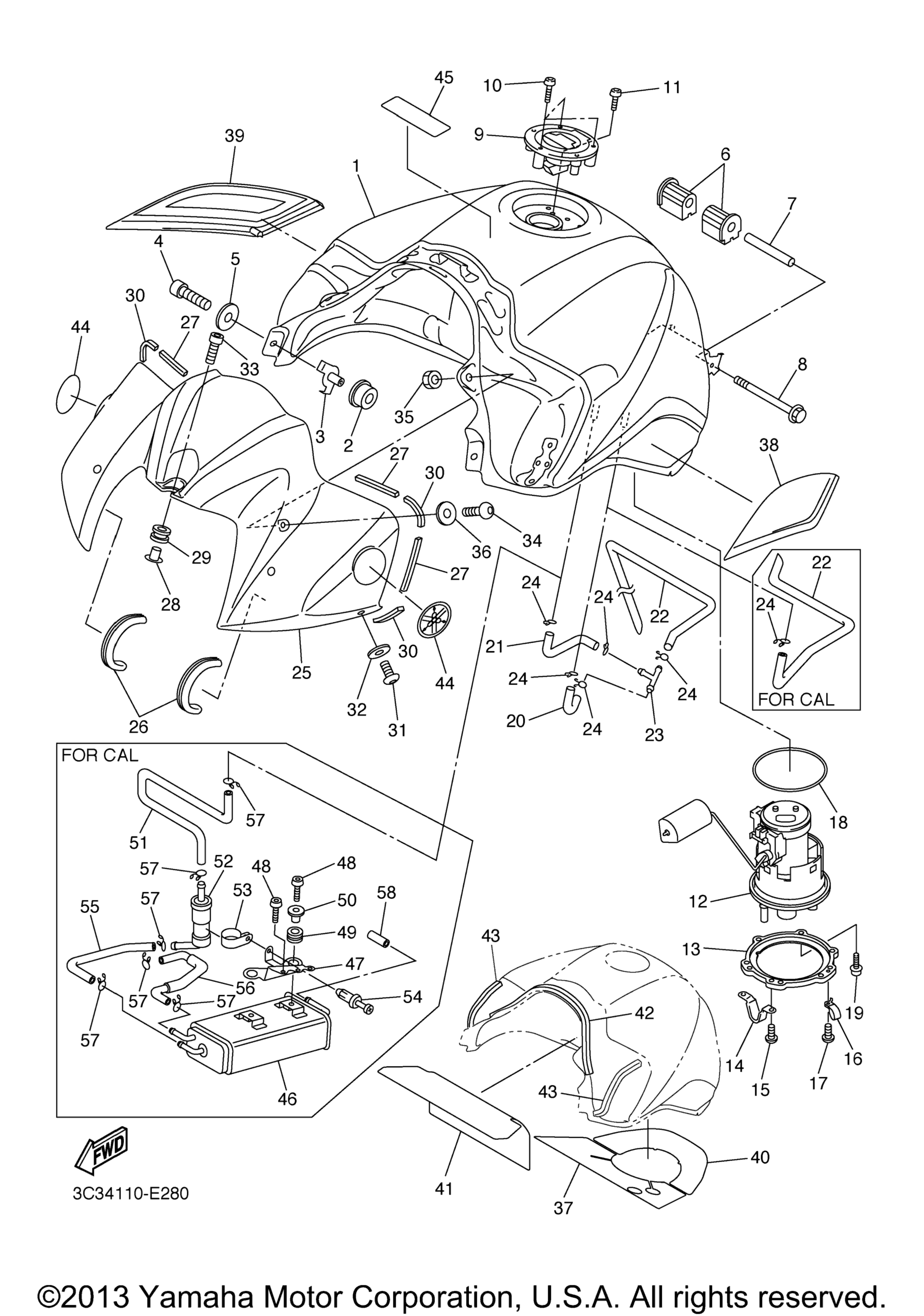

Схема топливного бака для FZ-1 CA (FZS10VC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR S3 art. 2D1-WK241-01-P1
По запросу
1
Fuel Tank Comp UR DRMK art. 2D1-WK241-01-P4
По запросу
2
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
3
Collar art. 2D1-2412G-00-00
По запросу
4
Болт Yamaha art. 91317-06016-00
По запросу
5
Washer, Plate art. 90201-06086-00
По запросу
6
Damper, Locating 1 art. 5VX-24181-00-00
По запросу
7
Collar art. 90387-061W6-00
По запросу
8
Bolt art. 91317-06090-00
По запросу
9
Cap Assy art. 39P-24602-00-00
По запросу
10
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
11
Bolt art. 91317-05010-00
По запросу
12
Fuel Pump Comp art. 2D1-13907-04-00
По запросу
13
Bracket, Fuel Pump art. 1EC-24491-00-00
По запросу
14
.Bracket, Fuel Tank 2 art. 2D1-24192-00-00
По запросу
15
.Screw, Bind art. 98907-05008-00
По запросу
16
Clamp art. 90461-10010-00
По запросу
17
Screw, Binding art. 98907-05008-00
По запросу
18
O-Ring art. 19B-24486-01-00
По запросу
19
Bolt, Hexagon Socket Head art. 90110-05014-00
По запросу
20
Pipe 5 art. 2D1-24315-00-00
По запросу
21
Pipe 6 art. 2D1-24316-00-00
По запросу
22
Pipe 7 49 art. 2D1-24317-00-00
По запросу
22
Pipe 7 CA art. 3C3-24317-00-00
По запросу
23
Way 3 art. 90413-07007-00
По запросу
24
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
25
Cover, Top UR S3 art. 3C3-2171A-00-P1
По запросу
25
Cover, Top UR DRMK art. 3C3-2171A-00-P2
По запросу
26
Mole 1 art. 2D1-28345-00-00
По запросу
27
.Damper 3 art. 4XV-2834E-00-00
По запросу
28
Collar art. 90387-062Y6-00
По запросу
29
Втулка резиновая Yamaha art. 90480-12497-00
от 420 ₽
30
Damper, Locating 1 art. 2D1-24181-00-00
По запросу
31
Bolt, Hex. Socket Button art. 90111-05019-00
По запросу
32
Washer, Plate art. 90202-05224-00
По запросу
33
Bolt, Hexagon Socket Head art. 90110-06233-00
По запросу
34
Bolt, Hex. Socket Button art. 90111-05024-00
По запросу
35
Гайка Yamaha art. 90179-05003-00
от 690 ₽
36
.Washer, Plate art. 90202-05088-00
По запросу
37
Damper, Plate 4 art. 2D1-2414N-00-00
По запросу
38
Tank Side Cover Assy 1 art. 2D1-24106-01-00
По запросу
39
Tank Side Cover Assy 2 art. 2D1-24108-01-00
По запросу
40
Damper, Plate 3 art. 2D1-2414K-00-00
По запросу
41
Damper, Plate 1 art. 2D1-2414H-00-00
По запросу
42
Прокладка амортизирующая Yamaha art. 2D1-2414P-00-00
от 1 029 ₽
43
Damper, Plate 6 art. 2D1-2414R-00-00
По запросу
44
Emblem art. 5SL-2413B-00-00
По запросу
45
Label, Caution art. 5GK-2118K-00-00
По запросу
46
Canister Assy art. 3C3-24170-00-00
По запросу
47
Stay art. 3C3-24216-00-00
По запросу
48
Bolt, Button Head art. 92017-06016-00
По запросу
49
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
50
Collar art. 90387-062L2-00
По запросу
51
Pipe 3 art. 3C3-24313-00-00
По запросу
52
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
53
Зажим Yamaha art. 90464-15014-00
По запросу
54
Rivet art. 90269-05001-00
По запросу
55
Pipe 4 art. 3C3-24314-00-00
По запросу
56
Pipe art. 3C3-1443J-00-00
По запросу
57
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
58
Шланг Yamaha art. 90445-112E0-00
от 935 ₽
