модель 2006 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR CA (XV17PCVC) CA

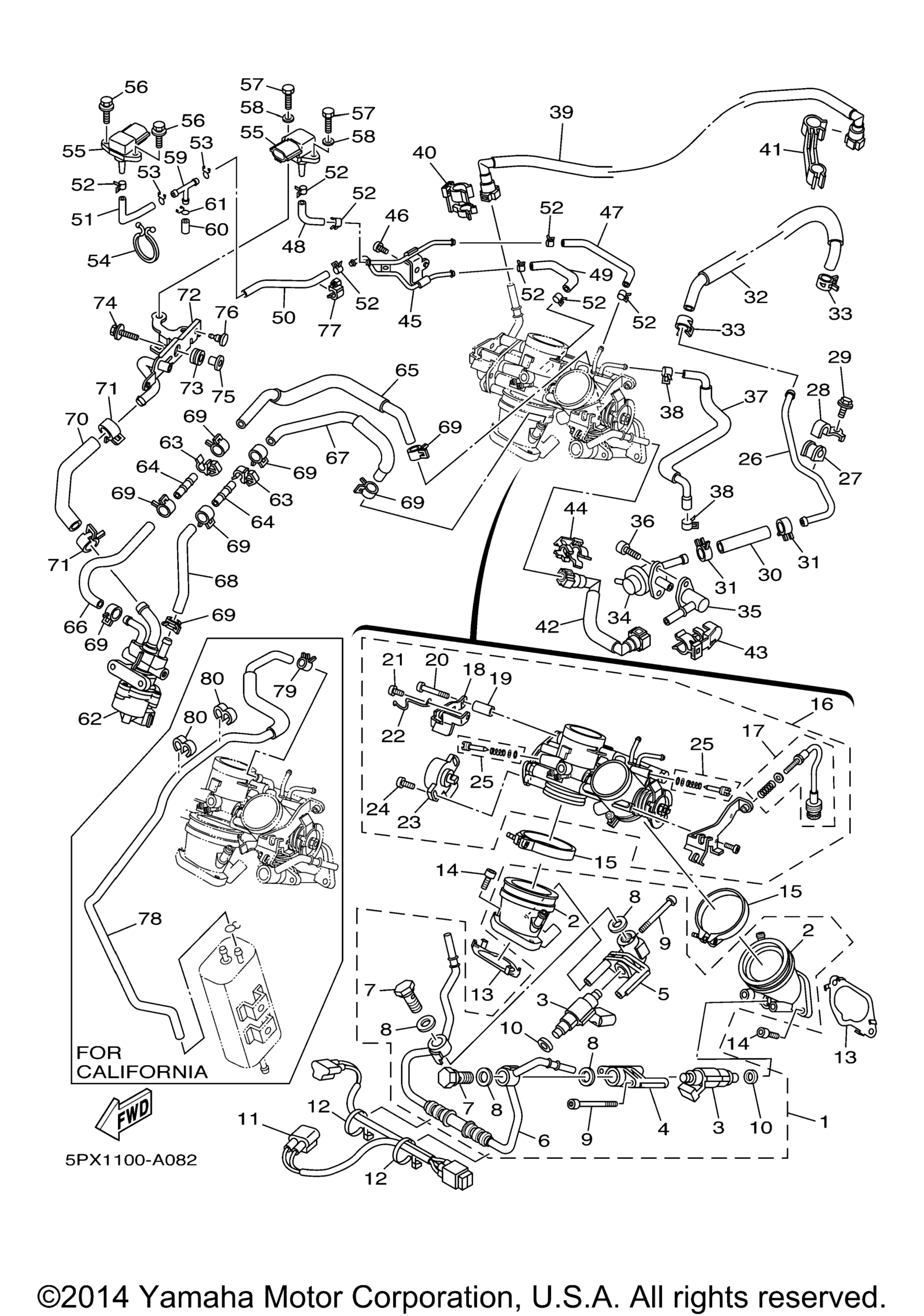

Схема впускной системы для ROAD STAR WARRIOR CA (XV17PCVC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Joint Assy art. 5PX-13590-00-00
По запросу
2
. .Joint, Carburetor 1 art. 5PX-13586-00-00
По запросу
3
. .Injector art. 5FL-13761-00-00
По запросу
4
. Connector art. 5PX-14188-00-00
По запросу
5
. Connector art. 5PX-14189-00-00
По запросу
6
. .Pipe art. 5PX-13938-00-00
По запросу
7
. Bolt 1 art. 4BH-13573-00-00
По запросу
8
. .Gasket art. 90430-12219-00
По запросу
9
. Screw, Pan Head art. 98507-06050-00
По запросу
10
Прокладка инжектора Yamaha art. 90430-09002-00
По запросу
11
Wire, Sub Lead art. 5PX-82509-10-00
По запросу
12
Хомут Yamaha art. 90465-10098-00
от 368 ₽
13
Прокладка впускного патрубка Yamaha art. 5PX-14239-01-00
По запросу
14
Болт Yamaha art. 91314-06020-00
от 263 ₽
15
Hose Clamp Assy art. 90450-57010-00
По запросу
16
Throttle Body Assy PCVC CA (5PXH) art. 5PX-13750-11-00
По запросу
16
Throttle Body Assy PCV 49 (5PXG) art. 5PX-13750-02-00
По запросу
17
. .Throttle Screw Set art. 5PX-14103-00-00
По запросу
18
. .Bracket art. 5PX-14995-00-00
По запросу
19
. .Pipe art. 5PX-14149-00-00
По запросу
20
. .Screw, Pan Head art. 98507-05035-00
По запросу
21
Болт Yamaha art. 98517-05012-00
По запросу
22
. .Clip art. 5PX-14137-00-00
По запросу
23
. Throttle Sensor Assy art. 3P6-85885-01-00
По запросу
24
. .Screw art. 4KM-24453-00-00
По запросу
25
. .Air Screw Set art. 5JW-14104-00-00
По запросу
26
Pipe, Fuel art. 5PX-14295-01-00
По запросу
27
Grommet art. 5PX-14435-00-00
По запросу
28
Holder art. 5PX-14261-01-00
По запросу
29
Bolt, Flange art. 95027-06010-00
По запросу
30
Pipe, Fuel 3 art. 5PX-13973-01-00
По запросу
31
Clip art. 90467-12003-00
По запросу
32
Pipe, Fuel 4 art. 5PX-13974-01-00
По запросу
33
Clip art. 90467-12003-00
По запросу
34
Regulator, Pressure art. 5PX-13906-00-00
По запросу
35
Joint art. 5PX-13595-00-00
По запросу
36
Bolt, Hex. Socket Head art. 91317-05016-00
По запросу
37
Hose, Vacuum Sensing 2 art. 5PX-13544-00-00
По запросу
38
Clip art. 90467-07093-00
По запросу
39
Pipe, Fuel 1 art. 5PX-13971-01-00
По запросу
40
Clamp art. 90464-15003-00
По запросу
41
Clamp art. 90464-15004-00
По запросу
42
Pipe, Fuel 2 art. 5PX-13972-00-00
По запросу
43
Clamp art. 90464-15002-00
По запросу
44
Clamp art. 90464-15003-00
По запросу
45
Pipe art. 5PX-14465-00-00
По запросу
46
Screw art. 90149-06250-00
По запросу
47
Hose, Air art. 5PX-13895-00-00
По запросу
48
Hose, Air 2 art. 5PX-13892-00-00
По запросу
49
Hose, Air 3 art. 5PX-13893-00-00
По запросу
50
Hose, Air 4 art. 5PX-13894-01-00
По запросу
51
Hose, Air 4 art. 5PX-13894-12-00
По запросу
52
Clip art. 90467-07093-00
По запросу
53
Зажим art. 90467-08021-00
По запросу
54
Clamp art. 90464-30040-00
По запросу
55
.Sensor, Pressure art. 5JW-82380-00-00
По запросу
56
Bolt, With Washer art. 90119-05008-00
По запросу
57
Bolt art. 97017-05016-00
По запросу
58
Washer, Plate art. 92907-05600-00
По запросу
59
Тройник art. 90413-05014-00
По запросу
60
Plug, Blind art. 5PX-13569-00-00
По запросу
61
Зажим art. 90467-08021-00
По запросу
62
Linear, Control Valve art. 5PX-85880-00-00
По запросу
63
Clamp art. 90464-08051-00
По запросу
64
Pipe art. 5PX-14466-00-00
По запросу
65
Hose 1 art. 5PX-13545-00-00
По запросу
66
Hose 2 art. 5PX-13546-00-00
По запросу
67
Hose 3 art. 5PX-13547-00-00
По запросу
68
Hose, Air 4 art. 5PX-13548-00-00
По запросу
69
Clip art. 90467-10135-00
По запросу
70
Pipe, Air art. 5PX-13897-00-00
По запросу
71
Clip art. 90467-15001-00
По запросу
72
Joint art. 5PX-14454-01-00
По запросу
73
Grommet art. 90480-13009-00
По запросу
74
Bolt, With Washer art. 90119-06051-00
По запросу
75
Collar art. 90387-087L0-00
По запросу
76
Plug art. 90338-04208-00
По запросу
77
Clamp art. 90464-08051-00
По запросу
78
Pipe art. 5PX-14349-00-00
По запросу
79
Clip art. 90467-09120-00
По запросу
80
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
