модель 2006 года
- Модель Royal Star
- Код модели ROYAL STAR TOUR DELUXE CA (XVZ13CTVC) CA

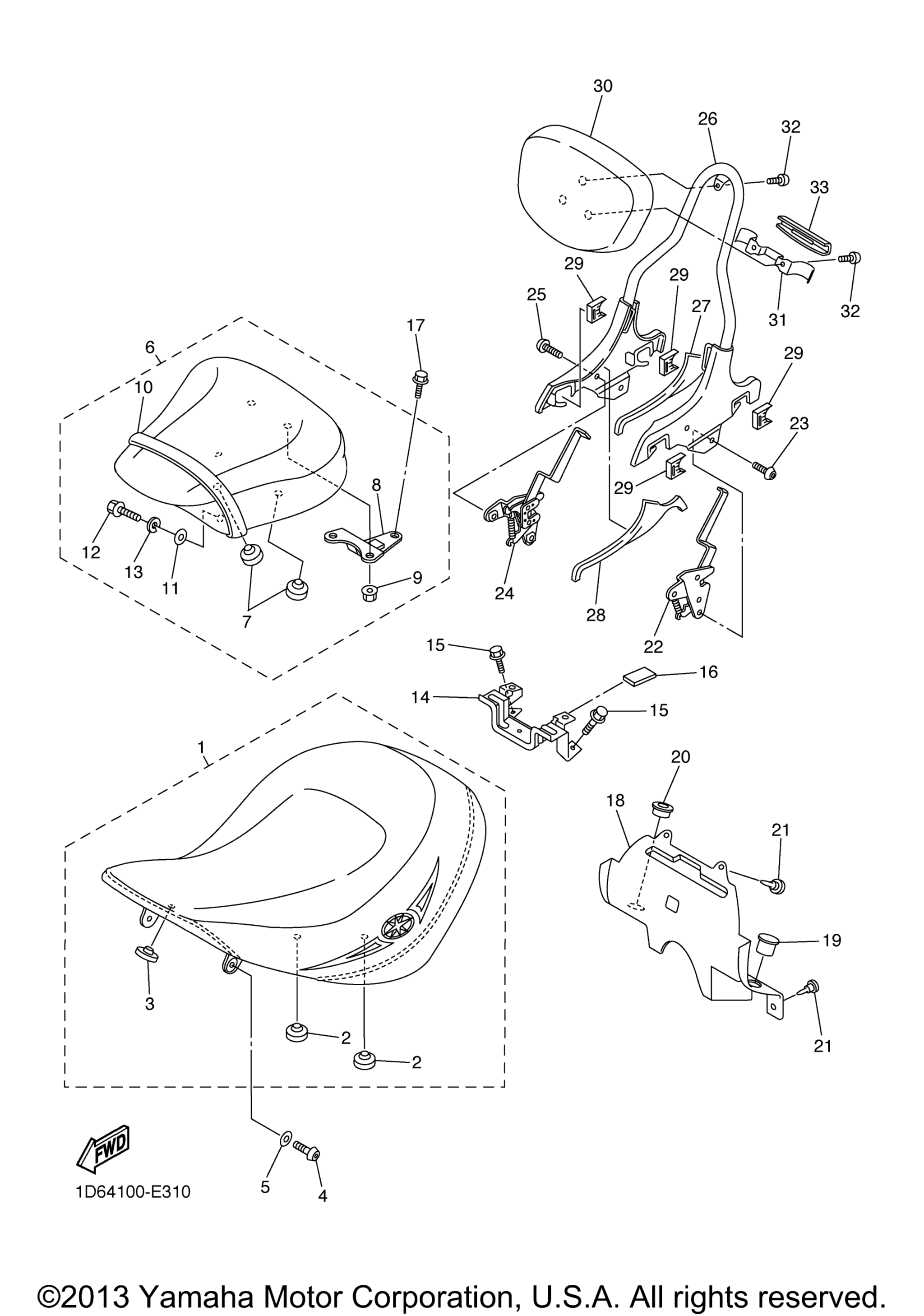

Схема сиденья для ROYAL STAR TOUR DELUXE CA (XVZ13CTVC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Single Seat Assy art. 1D6-24710-00-00
По запросу
2
Подушка резиновая Yamaha art. 22W-24741-00-00
По запросу
3
. .Damper, Seat art. 3L7-24724-00-00
По запросу
4
Bolt, Button Head art. 92014-08020-00
По запросу
5
Шайба Yamaha art. 92903-08200-00
от 168 ₽
6
Tandem Seat Assy art. 1D6-24750-00-00
По запросу
7
Подушка резиновая Yamaha art. 22W-24741-00-00
По запросу
8
. .Stay, Seat art. 4NK-2471A-00-00
По запросу
9
. Nut, Flange art. 95707-06500-00
По запросу
10
. Band, Sea art. 1D6-24734-00-00
По запросу
11
. Washer Plain art. 90201-06380-00
По запросу
12
Болт art. 97017-06020-00
По запросу
13
Шайба Yamaha art. 92907-06100-00
от 473 ₽
14
Bracket, Seat Lever 1 art. 4NK-2475H-00-00
По запросу
15
Болт с фланцем art. 95027-06012-00
По запросу
16
Прокладка амортизирующая Yamaha art. 509-24724-00-00
от 1 134 ₽
17
Bolt, Flange (Small Head) art. 95024-08012-00
По запросу
18
Cover art. 4NK-24796-00-00
По запросу
19
Plug art. 90338-23172-00
По запросу
20
Holder 1 art. 4XY-24847-00-00
По запросу
21
Rivet art. 90269-06001-00
По запросу
22
Lock Assy art. 1D6-216A0-00-00
По запросу
23
Bolt, Hex. Socket Button art. 92014-06014-00
По запросу
24
Lock Assy 2 art. 1D6-216B0-00-00
По запросу
25
Bolt, Hex. Socket Button art. 92014-06014-00
По запросу
26
Rear Stay Comp art. 1D6-21640-00-00
По запросу
27
Cover, Rear Fender 1 art. 1D6-2163A-00-00
По запросу
28
Cover, Rear Fender 2 art. 1D6-2163E-00-00
По запросу
29
Stopper, Rubber art. 1D6-216A1-00-00
По запросу
30
Passenger Backrest Pad art. 1D6-2840F-00-00
По запросу
31
Stay 2 art. 5GA-2164G-00-00
По запросу
32
Bolt, Hex. Socket Button art. 92014-06012-00
По запросу
33
Emblem art. 5GA-24786-01-00
По запросу
