модель 2006 года
- Модель Stratoliner
- Код модели STRATOLINER (XV19CTV)

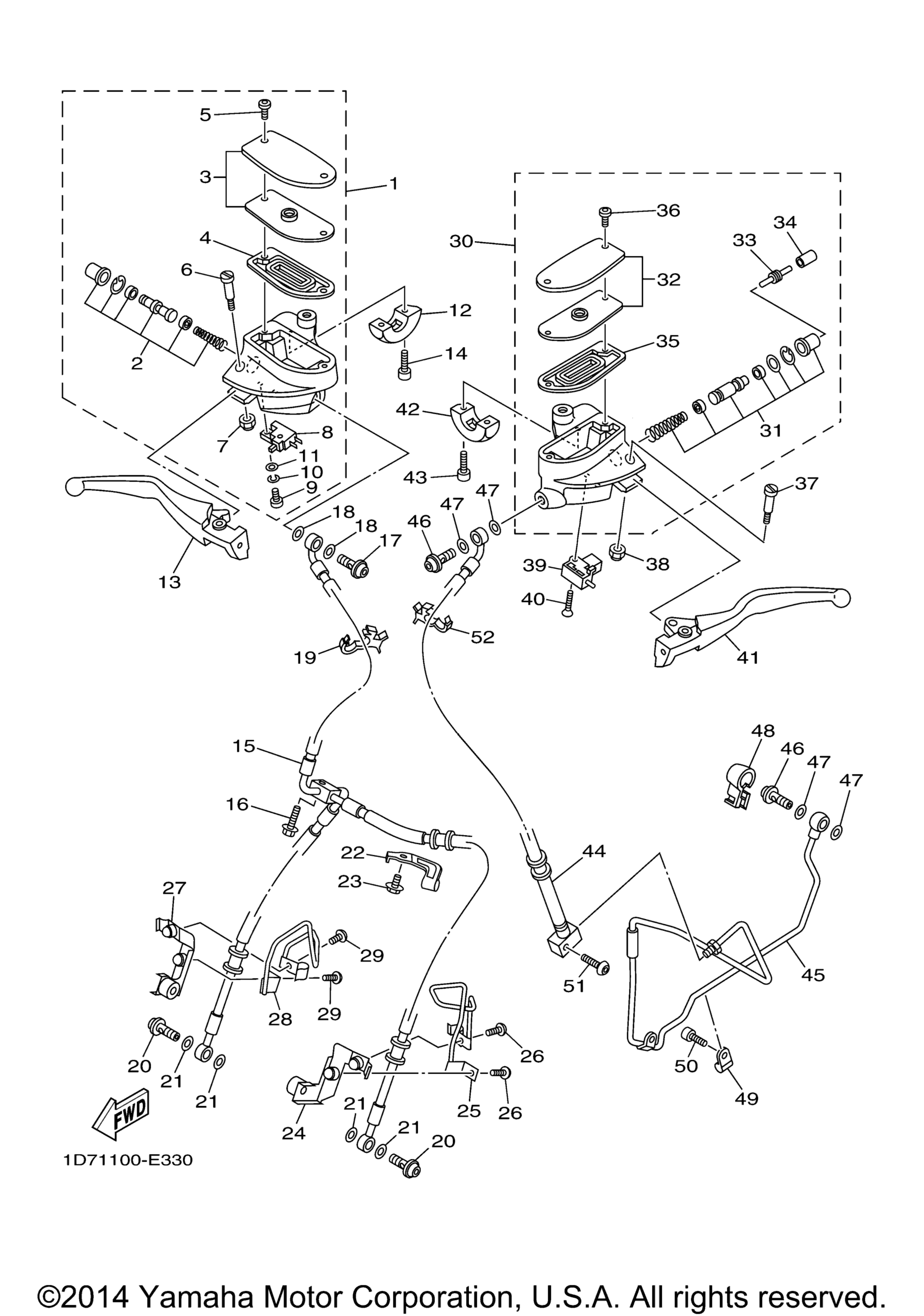

Схема переднего главного цилиндра тормоза для STRATOLINER (XV19CTV)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 1D7-W2587-10-00
По запросу
2
. .Cylinder Kit, Master art. 5PX-W0041-00-00
По запросу
3
. Reservoir Cap Set art. 1D7-W2585-10-00
По запросу
4
. .Diaphragm, Reservoir art. 1D7-25854-01-00
По запросу
5
. .Screw art. 1D7-2589H-00-00
По запросу
6
. Bolt, Lever art. 1D7-2589F-00-00
По запросу
7
. Nut, U art. 95604-06100-00
По запросу
8
Выключатель стоп-сигнала Yamaha art. 4HM-83980-00-00
По запросу
9
. Screw, Pan Head art. 98511-04012-00
По запросу
10
. .Washer, Spring art. 92907-04100-00
По запросу
11
Шайба металлическая art. 92907-04600-00
По запросу
12
Holder art. 1D7-26467-10-00
По запросу
13
Lever 2 art. 1D7-83922-10-00
По запросу
14
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
15
Hose, Brake 1 art. 1D7-25872-00-00
По запросу
16
Bolt, Flange art. 90105-06791-00
По запросу
17
Bolt, Union art. 90401-10172-00
По запросу
18
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
19
Clamp art. 90464-15192-00
По запросу
20
Bolt, Union art. 90401-10172-00
По запросу
21
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
22
Holder, Brake Hose 2 art. 1D7-25876-00-00
По запросу
23
Bolt, Flange art. 95817-06014-00
По запросу
24
Holder, Brake Hose 1 art. 1D7-25875-00-00
По запросу
25
Stay art. 1D7-25192-00-00
По запросу
26
Bolt, Hex. Socket Button art. 90111-06031-00
По запросу
27
Holder, Brake Hose art. 1D7-25886-00-00
По запросу
28
Stay 2 art. 1D7-2519F-00-00
По запросу
29
Bolt, Hex. Socket Button art. 90111-06031-00
По запросу
30
Master Cylinder Sub Assy art. 1D7-W2645-10-00
По запросу
31
. .Cylinder Kit, Master (Clutch art. 5JW-W0099-00-00
По запросу
32
. Reservoir Cap Set art. 1D7-W2585-60-00
По запросу
33
. .Rod, Push art. 1D7-26464-00-00
По запросу
34
. .Bush art. 3GM-26455-00-00
По запросу
35
. .Diaphragm, Reservoir art. 1D7-25854-11-00
По запросу
36
. .Screw art. 1D7-2589H-00-00
По запросу
37
Bolt, Lever art. 1D7-2589F-00-00
По запросу
38
Nut, U art. 95604-06100-00
По запросу
39
Switch art. 3YX-82917-01-00
По запросу
40
Винт Yamaha art. 90151-03003-00
от 725 ₽
41
Lever 1 art. 1D7-83912-10-00
По запросу
42
Holder art. 1D7-26467-60-00
По запросу
43
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
44
Hose, Clutch 1 art. 1D7-26472-00-00
По запросу
45
Hose, Clutch 2 art. 1D7-26473-00-00
По запросу
46
Bolt, Union art. 90401-10172-00
По запросу
47
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
48
Cover art. 1D7-26477-00-00
По запросу
49
Holder art. 1D7-26475-00-00
По запросу
50
Bolt, Hexagon Socket Head art. 91314-06014-00
По запросу
51
Bolt, Hex. Socket Button art. 90111-06146-00
По запросу
52
Clamp art. 90464-15192-00
По запросу
