модель 2006 года
- Модель TT-R90
- Код модели TT-R90E ELETRIC (TTR90EV)

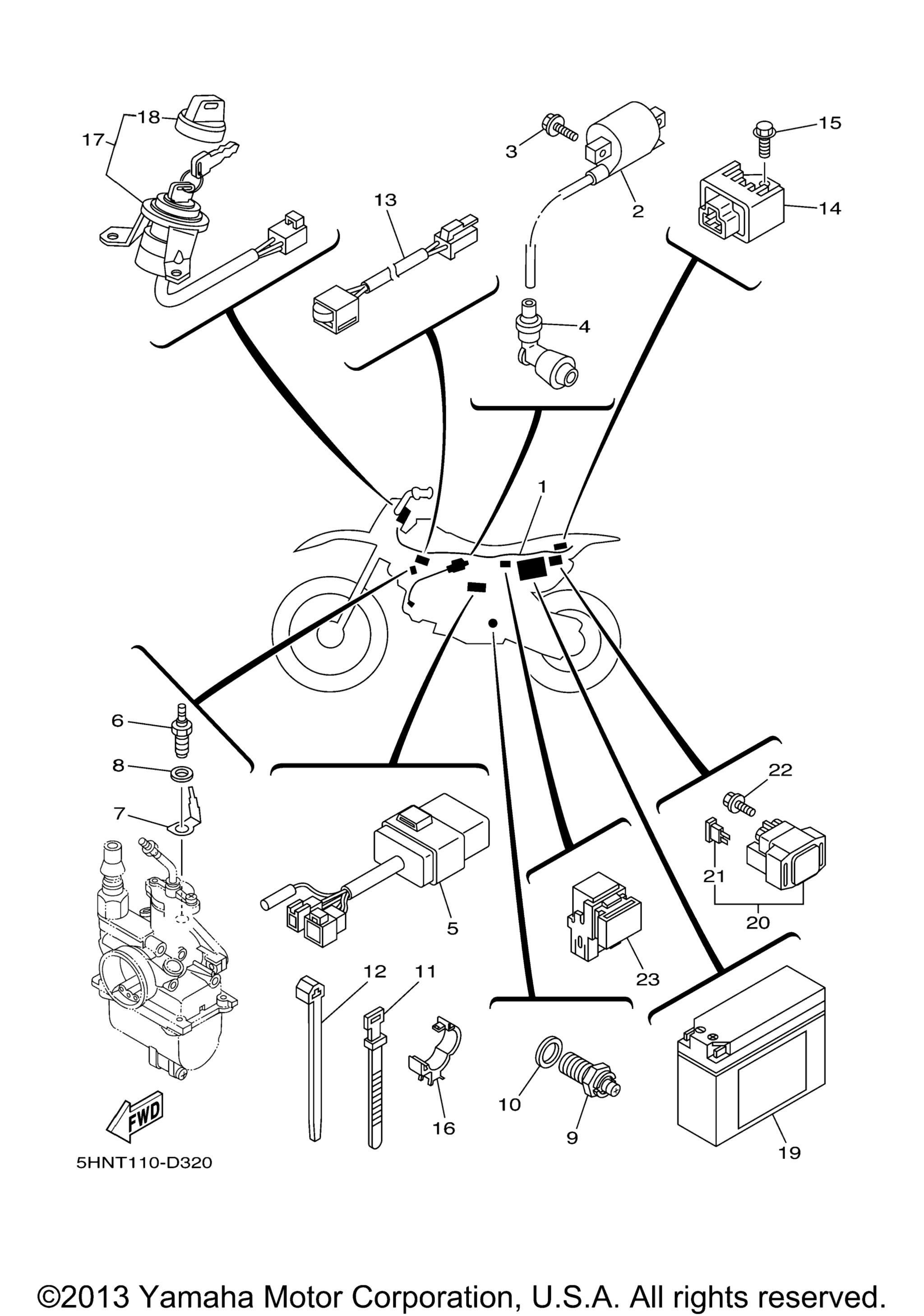

Схема электрооборудования 1 для TT-R90E ELETRIC (TTR90EV)
Схема
Детали
Номер
Наименование детали
Цена
1
Wire Harness Assy art. 5HN-82590-10-00
По запросу
2
Катушка зажигания Yamaha 3KJ-82310-12-00 art. 3KJ-82310-13-00
По запросу
3
Bolt, Flange art. 95027-06020-00
По запросу
4
Plug Cap Assy art. 4BP-82370-01-00
По запросу
5
C.D.I. Unit Assy art. 5HN-85540-00-00
По запросу
6
Свеча подогрева карбюратора Yamaha art. 5FU-83790-20-00
По запросу
7
.Terminal 1 art. 5FU-82103-00-00
По запросу
8
Washer, Plate art. 90201-08016-00
По запросу
9
Neutral Switch Assy art. 4GY-82540-10-00
По запросу
10
Шайба Yamaha art. 90430-10188-00
По запросу
11
Clamp 1 art. 5Y9-12491-00-00
По запросу
12
Clamp art. 437-83936-11-00
По запросу
13
Thermo Switch Assy art. 5FU-82560-50-00
По запросу
14
Rectifier & Regulator Assy art. 4CK-81960-01-00
По запросу
15
Болт с фланцем art. 95027-06012-00
По запросу
16
Clamp art. 90464-25217-00
По запросу
17
Main Switch Assy art. 5HN-82510-01-00
По запросу
18
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
19
Battery Assy (Gs Gt4b-5) art. GT4-B5000-00-00
По запросу
20
Starter Relay Assy (Rc19-028) art. 5HH-81940-02-00
По запросу
21
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
22
Болт с фланцем art. 95027-06008-00
По запросу
23
Relay Assy (8Dm-00) art. 8DM-81950-00-00
По запросу
Другие схемы модели
Электрооборудование 1
