модель 2006 года
- Модель YZF-R1
- Код модели R1 Limited Edition (YZFR1LEVC) CA

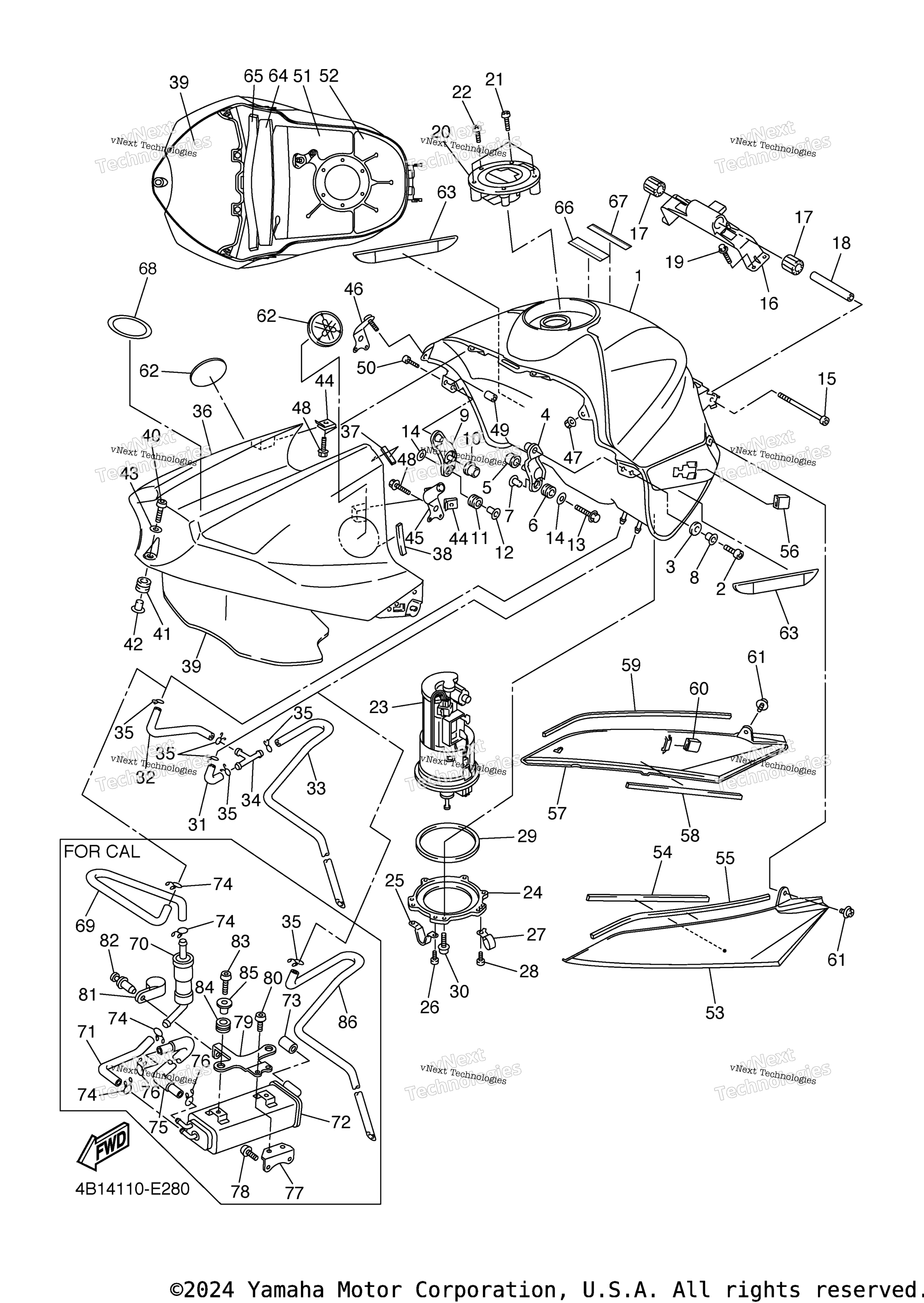

Схема топливного бака для R1 Limited Edition (YZFR1LEVC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp RYC1 art. 5VY-YK241-30-P3
По запросу
2
Болт Yamaha art. 91317-06016-00
По запросу
3
Damper, Locating 3 art. 5VY-24183-00-00
По запросу
4
Bracket, Fuel Tank 1 art. 5VY-24191-10-00
По запросу
5
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
6
Grommet art. 90480-10542-00
По запросу
7
Collar art. 90387-066Y6-00
По запросу
8
Collar art. 90387-087L0-00
По запросу
9
Bracket, Fuel Tank 2 art. 5VY-24192-10-00
По запросу
10
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
11
Grommet art. 90480-10542-00
По запросу
12
Collar art. 90387-066Y6-00
По запросу
13
Болт с фланцем art. 95027-06030-00
По запросу
14
Washer, Plate art. 90201-06095-00
По запросу
15
Bolt art. 91317-06090-00
По запросу
16
Bracket, Tank Fitting art. 5VY-2413Y-00-00
По запросу
17
Damper, Locating 3 art. 5SL-24183-00-00
По запросу
18
Collar art. 90387-06055-00
По запросу
19
Bolt, Flange art. 95027-06020-00
По запросу
20
Cap Assy art. 39P-24602-00-00
По запросу
21
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
22
Bolt,Hex.Socket Head art. 91317-05010-00
По запросу
23
Fuel Pump Comp art. 5PW-13907-05-00
По запросу
24
Bracket, Fuel Pump art. 5VY-24491-00-00
По запросу
25
Bracket, Fuel Tank 2 art. 5PW-24192-00-00
По запросу
26
.Screw, Bind art. 98907-05008-00
По запросу
27
Clamp art. 90461-10010-00
По запросу
28
Screw, Binding art. 98907-05008-00
По запросу
29
O-Ring art. 19B-24486-01-00
По запросу
30
Bolt, Hexagon Socket Head art. 90110-05014-00
По запросу
31
Pipe 5 art. 5VY-24315-00-00
По запросу
32
Pipe 6 art. 5VY-24316-00-00
По запросу
33
Pipe 7 art. 5VY-24317-00-00
По запросу
34
Way 3 art. 90413-07007-00
По запросу
35
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
36
Cover, Top RYC1 art. 5VY-2171A-01-P5
По запросу
37
Damper, Plate 2 art. 5VY-2414J-00-00
По запросу
38
.Damper 3 art. 4XV-2834E-00-00
По запросу
39
Damper, Side Cover art. 5VY-24145-00-00
По запросу
40
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
41
Втулка резиновая Yamaha art. 90480-12497-00
от 420 ₽
42
.Collar art. 90387-06159-00
По запросу
43
Washer, Plate art. 90201-06M30-00
По запросу
44
Nut, Spring art. 90183-05074-00
По запросу
45
Stay, Fuel Tank 3 art. 5VY-24117-00-00
По запросу
46
Stay, Fuel Tank 4 art. 5VY-24118-00-00
По запросу
47
Гайка art. 95707-05500-00
По запросу
48
Bolt, Flange art. 90105-05002-00
По запросу
49
Гайка Yamaha art. 90179-05523-00
от 525 ₽
50
.Screw, Bind art. 98907-05014-00
По запросу
51
Damper, Plate 4 art. 5VY-2414N-00-00
По запросу
52
Damper, Plate 5 art. 5VY-2414P-00-00
По запросу
53
Cover, Side 1 art. 5VY-24129-01-00
По запросу
54
Damper, Plate 2 art. 5PW-2414J-00-00
По запросу
55
Damper, Plate 1 art. 5PW-2414H-00-00
По запросу
56
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
57
Cover, Side 2 art. 5VY-24139-01-00
По запросу
58
Damper, Plate 2 art. 5PW-2414J-00-00
По запросу
59
Damper, Plate 1 art. 5PW-2414H-00-00
По запросу
60
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
61
Винт с шайбой Yamaha art. 90159-05015-00
от 788 ₽
62
Emblem art. 5PW-2413B-10-00
По запросу
63
Damper, Plate 3 art. 5VY-2414K-00-00
По запросу
64
Damper, Plate 6 art. 5VY-2414R-00-00
По запросу
65
Damper, Plate 1 art. 5VY-2414H-00-00
По запросу
66
Label, Caution ENGLISH art. 5GK-2118K-00-00
По запросу
67
Label, Caution ENGLISH art. 5PW-2415E-12-00
По запросу
68
Emblem, 3D art. 5XC-2164B-00-00
По запросу
69
Pipe 3 art. 5VY-24313-00-00
По запросу
70
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
71
Pipe 4 art. 5VY-24314-00-00
По запросу
72
Canister Assy art. 5VY-24170-00-00
По запросу
73
Шланг Yamaha art. 90445-112E0-00
от 935 ₽
74
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
75
Pipe art. 5VY-1443J-00-00
По запросу
76
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
77
Bracket, Canistor art. 5VY-2419F-00-00
По запросу
78
Bolt, Button Head art. 92017-06016-00
По запросу
79
Stay art. 5VY-24216-00-00
По запросу
80
Bolt, Button Head art. 92017-06010-00
По запросу
81
Зажим Yamaha art. 90464-15014-00
По запросу
82
Rivet art. 90269-05001-00
По запросу
83
Bolt, Button Head art. 92017-06016-00
По запросу
84
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
85
Collar art. 90387-062L2-00
По запросу
86
Pipe 2 art. 5VY-24312-00-00
По запросу
