модель 2006 года
- Модель YZF-R1
- Код модели R1 (YZFR1VC) CA

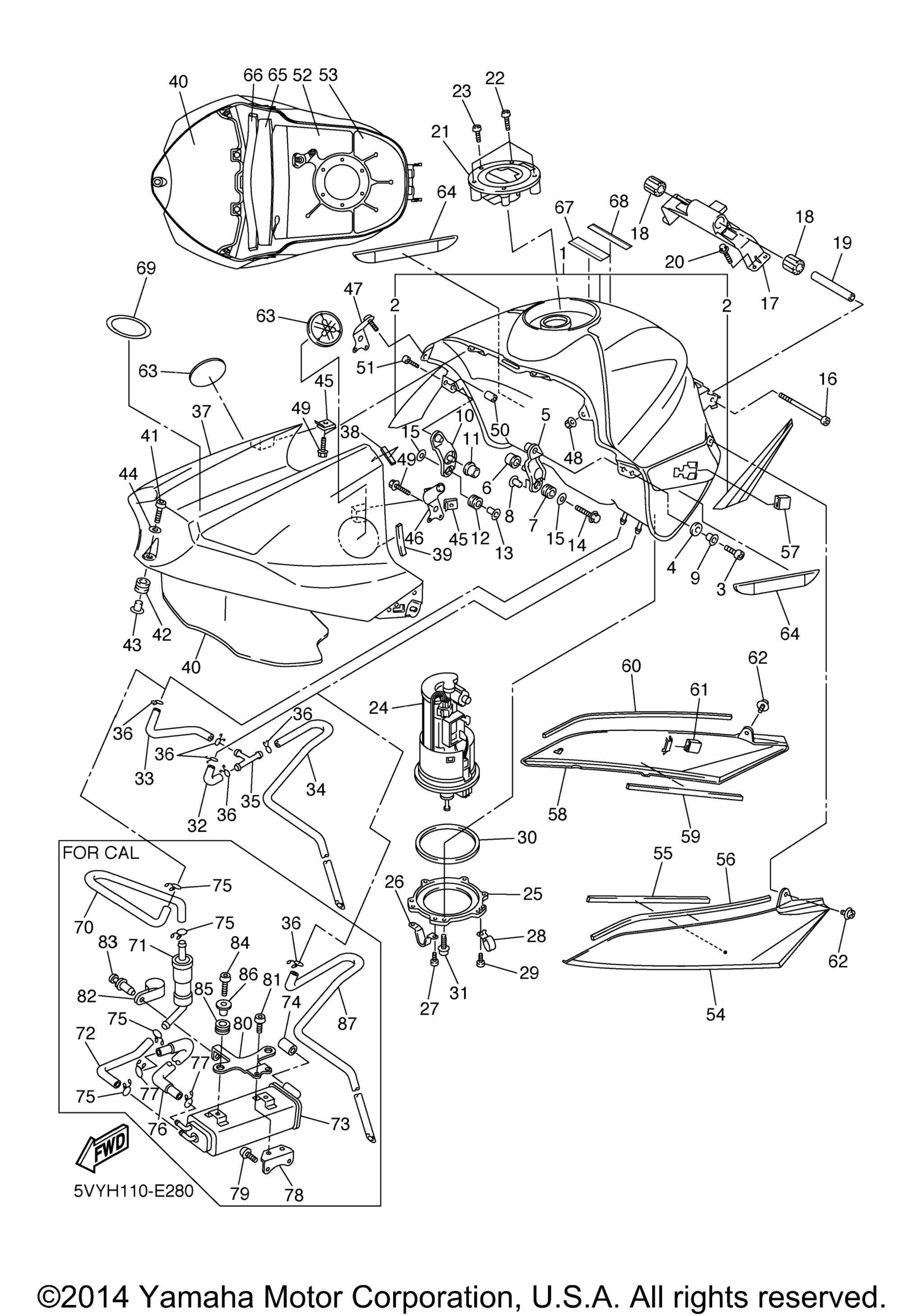

Схема топливного бака для R1 (YZFR1VC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR DPBMC art. 5VY-Y2410-30-03
По запросу
1
Fuel Tank Comp UR RYC1 art. 5VY-YK241-30-P3
По запросу
1
Fuel Tank Comp UR SMX art. 5VY-YK241-30-P2
По запросу
2
. .Graphic Set FOR DPBMC art. 5VY-24240-10-00
По запросу
3
Болт Yamaha art. 91317-06016-00
По запросу
4
Damper, Locating 3 art. 5VY-24183-00-00
По запросу
5
Bracket, Fuel Tank 1 art. 5VY-24191-10-00
По запросу
6
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
7
Grommet art. 90480-10542-00
По запросу
8
Collar art. 90387-066Y6-00
По запросу
9
Collar art. 90387-087L0-00
По запросу
10
Bracket, Fuel Tank 2 art. 5VY-24192-10-00
По запросу
11
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
12
Grommet art. 90480-10542-00
По запросу
13
Collar art. 90387-066Y6-00
По запросу
14
Болт с фланцем art. 95027-06030-00
По запросу
15
Washer, Plate art. 90201-06095-00
По запросу
16
Bolt art. 91317-06090-00
По запросу
17
Bracket, Tank Fitting art. 5VY-2413Y-00-00
По запросу
18
Damper, Locating 3 art. 5SL-24183-00-00
По запросу
19
Collar art. 90387-06055-00
По запросу
20
Bolt, Flange art. 95027-06020-00
По запросу
21
Cap Assy art. 39P-24602-00-00
По запросу
22
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
23
Bolt, Hex. Socket Head art. 91317-05010-00
По запросу
24
Fuel Pump Comp art. 5PW-13907-05-00
По запросу
25
Bracket, Fuel Pump art. 5VY-24491-00-00
По запросу
26
Bracket, Fuel Tank 2 art. 5PW-24192-00-00
По запросу
27
.Screw, Bind art. 98907-05008-00
По запросу
28
Clamp art. 90461-10010-00
По запросу
29
Screw, Binding art. 98907-05008-00
По запросу
30
O-Ring art. 19B-24486-01-00
По запросу
31
Bolt, Hexagon Socket Head art. 90110-05014-00
По запросу
32
Pipe 5 art. 5VY-24315-00-00
По запросу
33
Pipe 6 art. 5VY-24316-00-00
По запросу
34
Pipe 7 art. 5VY-24317-00-00
По запросу
35
Way 3 art. 90413-07007-00
По запросу
36
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
37
Cover, Top UR DPBMC art. 5VY-2171A-01-P1
По запросу
37
Cover, Top UR MBL2 FOR SMX art. 5VY-2171A-01-P4
По запросу
37
Cover, Top UR RYC1 art. 5VY-2171A-01-P5
По запросу
38
Damper, Plate 2 art. 5VY-2414J-00-00
По запросу
39
.Damper 3 art. 4XV-2834E-00-00
По запросу
40
Damper, Side Cover art. 5VY-24145-00-00
По запросу
41
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
42
Втулка резиновая Yamaha art. 90480-12497-00
от 420 ₽
43
.Collar art. 90387-06159-00
По запросу
44
Washer, Plate art. 90201-06M30-00
По запросу
45
Nut, Spring art. 90183-05074-00
По запросу
46
Stay, Fuel Tank 3 art. 5VY-24117-00-00
По запросу
47
Stay, Fuel Tank 4 art. 5VY-24118-00-00
По запросу
48
Гайка art. 95707-05500-00
По запросу
49
Bolt, Flange art. 90105-05002-00
По запросу
50
Гайка Yamaha art. 90179-05523-00
от 525 ₽
51
Screw, Bind art. 98907-05014-00
По запросу
52
Damper, Plate 4 art. 5VY-2414N-00-00
По запросу
53
Damper, Plate 5 art. 5VY-2414P-00-00
По запросу
54
Cover, Side 1 art. 5VY-24129-01-00
По запросу
55
Damper, Plate 2 art. 5PW-2414J-00-00
По запросу
56
Damper, Plate 1 art. 5PW-2414H-00-00
По запросу
57
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
58
Cover, Side 2 art. 5VY-24139-01-00
По запросу
59
Damper, Plate 2 art. 5PW-2414J-00-00
По запросу
60
Damper, Plate 1 art. 5PW-2414H-00-00
По запросу
61
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
62
Винт с шайбой Yamaha art. 90159-05015-00
от 788 ₽
63
Наклейка-эмблема Yamaha art. 5PW-2413B-00-00
По запросу
64
Damper, Plate 3 art. 5VY-2414K-00-00
По запросу
65
Damper, Plate 6 art. 5VY-2414R-00-00
По запросу
66
Damper, Plate 1 art. 5VY-2414H-00-00
По запросу
67
Label, Caution ENGLISH art. 5GK-2118K-00-00
По запросу
68
Label, Caution ENGLISH art. 5PW-2415E-12-00
По запросу
69
Emblem, 3D art. 5XC-2164B-00-00
По запросу
70
Pipe 3 art. 5VY-24313-00-00
По запросу
71
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
72
Pipe 4 art. 5VY-24314-00-00
По запросу
73
Canister Assy art. 5VY-24170-00-00
По запросу
74
Шланг Yamaha art. 90445-112E0-00
от 935 ₽
75
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
76
Pipe art. 5VY-1443J-00-00
По запросу
77
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
78
Bracket, Canistor art. 5VY-2419F-00-00
По запросу
79
Bolt, Button Head art. 92017-06016-00
По запросу
80
Stay art. 5VY-24216-00-00
По запросу
81
Bolt, Button Head art. 92017-06010-00
По запросу
82
Зажим Yamaha art. 90464-15014-00
По запросу
83
Rivet art. 90269-05001-00
По запросу
84
Bolt, Button Head art. 92017-06016-00
По запросу
85
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
86
Collar art. 90387-062L2-00
По запросу
87
Pipe 2 art. 5VY-24312-00-00
По запросу
