модель 2007 года
- Модель FZ6
- Код модели FZ6 (FZS6WC) CA

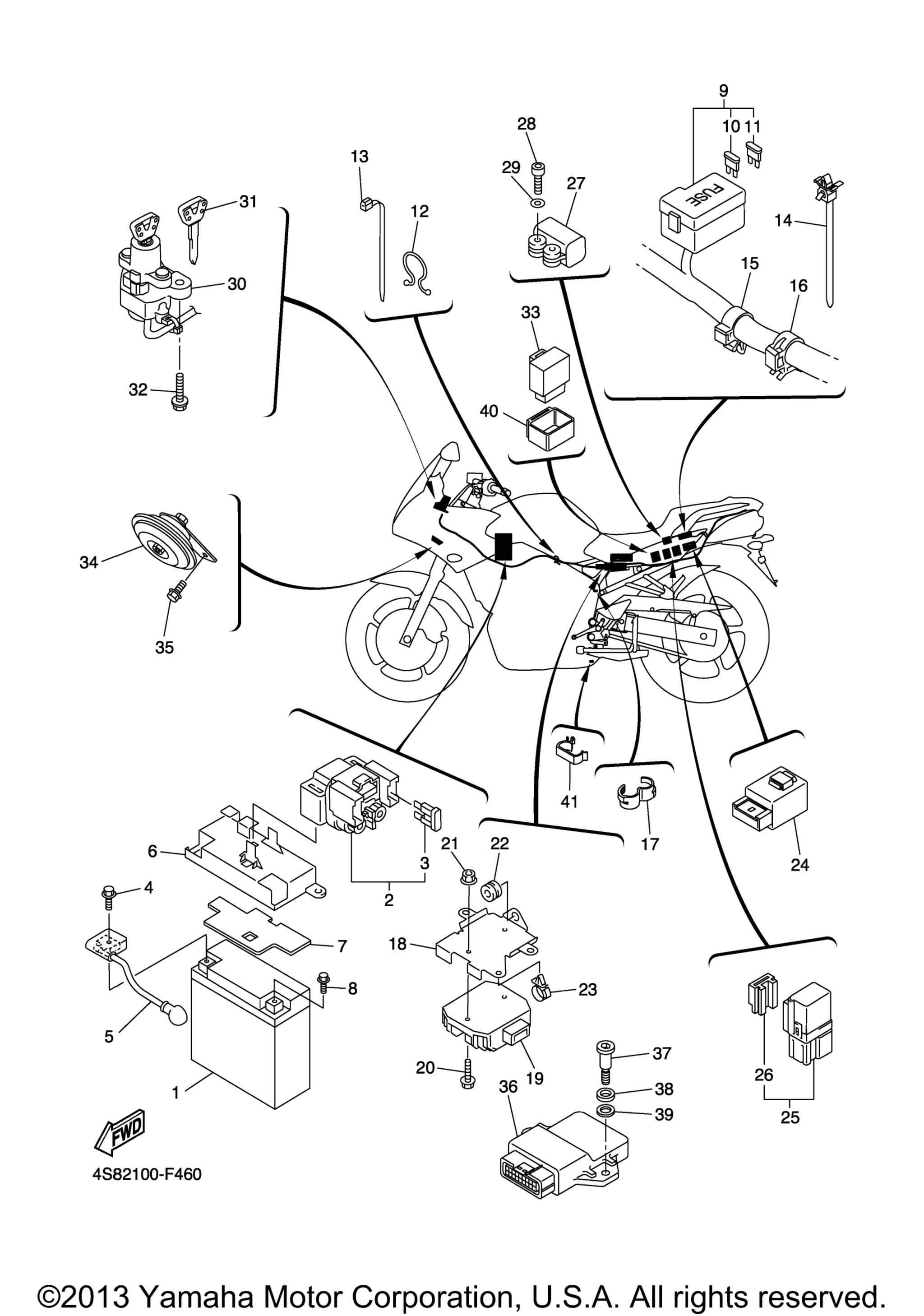

Схема электрооборудования 2 для FZ6 (FZS6WC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Assy (Gs Gt12b-4) art. GT1-2B400-00-00
По запросу
2
Реле стартера Yamaha 4BH-81940-00-00 art. 4BH-81940-02-00
По запросу
3
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
4
Болт с фланцем art. 95027-06008-00
По запросу
5
Wire, Positive Lead art. 5VX-82115-00-00
По запросу
6
Cover, Battery art. 5VX-2124E-00-00
По запросу
7
Seat, Battery art. 5VX-82123-00-00
По запросу
8
Болт с фланцем art. 95027-06008-00
По запросу
9
Wire Harness Assy art. 4S8-82590-20-00
По запросу
10
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
11
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
12
Clamp art. 90464-16039-00
По запросу
13
Clamp art. 90464-13077-00
По запросу
14
Хомут с фиксатором art. 90464-10112-00
По запросу
15
Зажим Yamaha art. 90464-16006-00
По запросу
16
Clamp art. 90464-15192-00
По запросу
17
Хомут Yamaha art. 90464-16001-00
По запросу
18
Bracket, Regulator art. 5VX-2128A-00-00
По запросу
19
Rectifier & Regulator Assy art. 5VX-81960-00-00
По запросу
20
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
21
Nut, Flange art. 95707-06500-00
По запросу
22
Grommet art. 90480-11005-00
По запросу
23
Зажим-клипса Yamaha art. 90464-13249-00
от 578 ₽
24
Relay Assy (5Vk-30) art. 5VK-81950-32-00
По запросу
25
Реле Yamaha art. 5EA-81950-20-00
от 7 500 ₽
26
. Holder, Relay art. 5EA-81952-00-00
По запросу
27
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
28
Bolt art. 91317-04025-00
По запросу
29
Washer, Plate art. 90201-047A2-00
По запросу
30
Main Switch Steering Lock art. 5VX-82501-11-00
По запросу
31
Ключ зажигания Yamaha art. 4BH-82511-09-00
По запросу
32
Bolt art. 90109-08196-00
По запросу
33
Flasher Relay Assy art. 4VR-83350-02-00
По запросу
34
Horn art. 5VX-83371-01-00
По запросу
35
Болт Yamaha art. 95817-06010-00
от 578 ₽
36
Engine Control Unit Assy U49 (4S82) art. 4S8-8591A-10-00
По запросу
36
Engine Control Unit Assy CA (4S83) art. 4S8-8591A-20-00
По запросу
37
Bolt art. 90109-06055-00
По запросу
38
Damper, Locating 1 art. 5VX-21778-00-00
По запросу
39
Washer, Plate art. 90202-08205-00
По запросу
40
Damper art. 4VR-8338V-00-00
По запросу
41
Зажим Yamaha art. 90464-24230-00
По запросу
