модель 2007 года
- Модель Road liner
- Код модели ROADLINER (XV19WC) CA

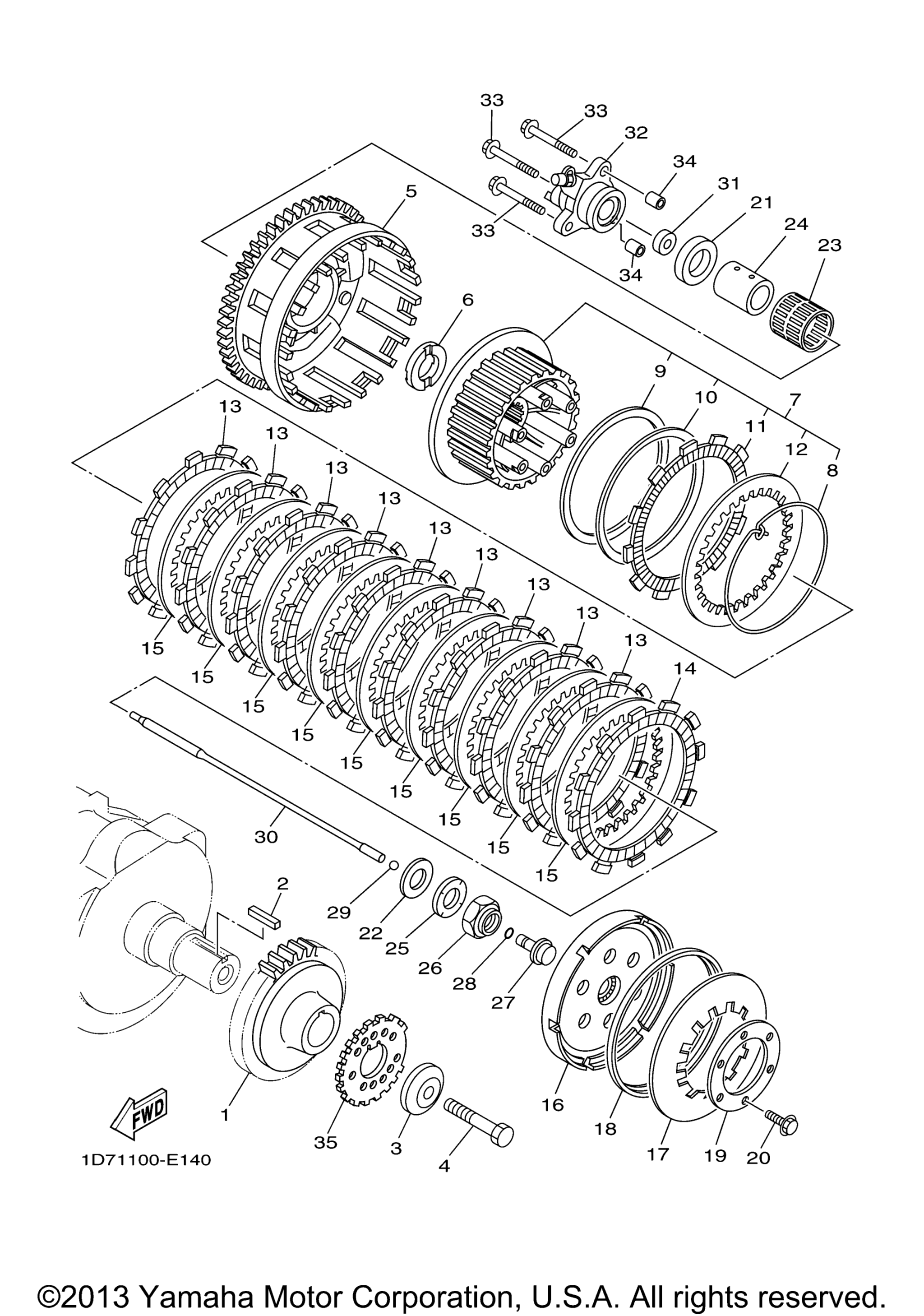

Схема сцепления для ROADLINER (XV19WC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Gear, Primary Drive art. 1D7-16111-00-00
По запросу
2
Key, Feather art. 4WM-16193-00-00
По запросу
3
Spacer 1 art. 4WM-16181-00-00
По запросу
4
Bolt art. 99999-03792-00
По запросу
5
Primary Driven Gear Comp art. 1D7-16150-00-00
По запросу
6
Plate, Thrust 1 art. 1D7-16154-00-00
По запросу
7
Clutch Boss Assy art. 1D7-16370-00-00
По запросу
8
. Ring Set art. 2H7-16385-00-00
По запросу
9
. Plate, Seat art. 36Y-16384-00-00
По запросу
10
. Spring, Cushion art. 36Y-16383-00-00
По запросу
11
. Plate, Friction 2 art. 4XV-16331-00-00
от 8 730 ₽
12
. Plate, Clutch 2 art. 2H7-16325-10-00
По запросу
13
Plate, Friction art. 5JW-16321-10-00
от 10 870 ₽
14
Plate, Friction art. 341-16321-13-00
от 8 730 ₽
15
Plate, Clutch 2 art. 2H7-16325-10-00
По запросу
16
Pressure Plate Assy art. 1D7-16350-00-00
По запросу
17
Spring, Clutch 2 art. 5JW-16334-00-00
По запросу
18
Housing, Spring art. 36Y-16335-00-00
По запросу
19
Plate, Pressure 2 art. 1TX-16352-00-00
По запросу
20
Болт с фланцем art. 95817-06025-00
По запросу
21
Plate, Thrust 2 art. 1D7-16164-00-00
По запросу
22
Washer, Plate art. 90201-22013-00
По запросу
23
Bearing art. 93310-33559-00
По запросу
24
Collar art. 90387-28006-00
По запросу
25
Washer, Conical Spring art. 90208-22003-00
По запросу
26
Гайка Yamaha art. 90179-22010-00
По запросу
27
Rod, Push 1 art. 4KG-16356-00-00
По запросу
28
O-Ring art. 93210-06632-00
По запросу
29
Шарик подшипника Yamaha art. 93511-32027-00
от 882 ₽
30
Rod, Push 2 art. 1D7-16357-00-00
По запросу
31
Oil Seal art. 93109-08061-00
По запросу
32
Push Lever Comp art. 1D7-16381-00-00
По запросу
33
Bolt, Flange art. 95814-06055-00
По запросу
34
Палец Yamaha art. 99530-08012-00
от 882 ₽
35
Rotor art. 1D7-81673-01-00
По запросу
