модель 2007 года
- Модель Road Star
- Код модели ROAD STAR (XV17AWW)

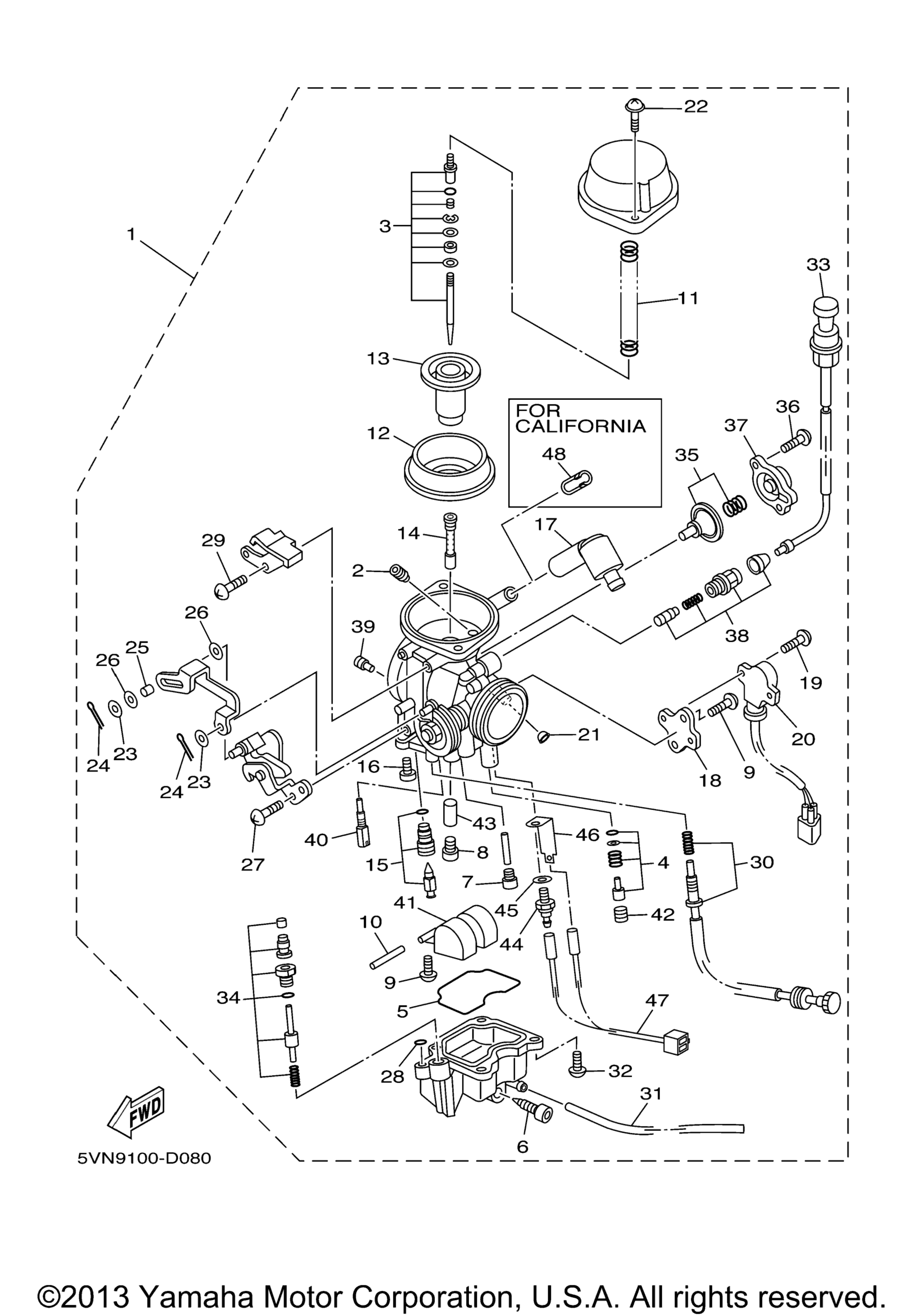

Схема карбюратора для ROAD STAR (XV17AWW)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 CA (5VNN) art. 5VN-14101-10-00
По запросу
1
Carburetor Assy 1 U49 (5VNM) art. 5VN-14101-00-00
По запросу
2
. Pilot Jet, Air (2.0) art. 239-14172-20-00
По запросу
3
. Needle Set art. 4WM-1490J-00-00
По запросу
4
. Pilot Screw Set art. 4WM-14105-00-00
По запросу
5
Кольцо уплотнительное art. 5DM-14561-00-00
По запросу
6
. .Plug, Drain art. 4KP-14191-00-00
По запросу
7
. Jet,Main (0.6) art. 3G2-14231-00-00
По запросу
8
. Jet, Main (#182.5) art. 620-14231-87-00
По запросу
9
Винт карбюратора Yamaha art. 98507-04008-00
от 368 ₽
10
Штифт поплавка Yamaha art. 127-14186-00-00
По запросу
11
Пружина диафрагмы art. 4KM-14933-00-00
По запросу
12
. Diaphragm art. 4SV-24411-00-00
По запросу
13
. Valve, Throttle 1 art. 4SV-14112-00-00
По запросу
14
. Nozzle, Main art. 4WM-14141-02-00
По запросу
15
Клапан подачи топлива Yandex art. 5UH-14107-20-00
По запросу
16
Винт карбюратора art. 1FN-14565-00-00
По запросу
17
. Pipe art. 4SV-14197-00-00
По запросу
18
. Bracket 1 art. 4WM-14291-00-00
По запросу
19
. Screw art. 4WM-14565-00-00
По запросу
20
. Throttle Sensor Assy art. 4WM-85885-00-00
По запросу
21
. Net, Filter art. 3XV-14994-00-00
По запросу
22
. Screw art. 4KM-14216-00-00
По запросу
23
. Washer art. 73A-14973-00-00
По запросу
24
. Pin, Cotter art. 91492-12008-00
По запросу
25
. Collar art. 4WM-14264-00-00
По запросу
26
. Washer art. 4WM-14327-00-00
По запросу
27
Винт, головка поддона art. 98507-05008-00
По запросу
28
. O-Ring art. 3FV-14147-00-00
По запросу
29
. .Screw, Pan Head art. 98517-05010-00
По запросу
30
. Throttle Screw Set art. 4WM-14103-00-00
По запросу
31
. Hose art. 4WM-14987-00-00
По запросу
32
Винт, головка поддона Yamaha art. 98507-04010-00
от 473 ₽
33
. Cable art. 4WM-14130-00-00
По запросу
34
. Rod Set art. 4WM-14504-00-00
По запросу
35
. Diaphragm Set 5 art. 4WM-1490H-00-00
По запросу
36
Винт, головка поддона art. 98517-04012-00
от 8 900 ₽
Аналог
8 900 ₽
Требуется 2 шт.
37
. Cover, Diaphragm art. 3LD-14958-00-00
По запросу
38
. Starter Set art. 4WM-1410A-00-00
По запросу
39
. Jet,Pilot Air (#100) art. 1HX-14231-20-00
По запросу
40
. .Jet, Pilot (# 35) art. 4KM-14142-35-00
По запросу
41
Поплавок карбюратора art. 5DM-14985-00-00
По запросу
42
. .Cap art. 3F9-14118-00-00
По запросу
43
. Ring art. 4WM-14918-00-00
По запросу
44
Свеча подогрева карбюратора Yamaha art. 5FU-83790-20-00
По запросу
45
. Washer, Plate art. 90201-08016-00
По запросу
46
. Terminal 1 art. 5FU-82103-00-00
По запросу
47
. Wire, Sub Lead art. 4WM-81517-00-00
По запросу
48
. Cover 1 art. 5VN-14293-00-00
По запросу
