модель 2007 года
- Модель Road Star
- Код модели ROAD STAR (XV17AWWC) CA

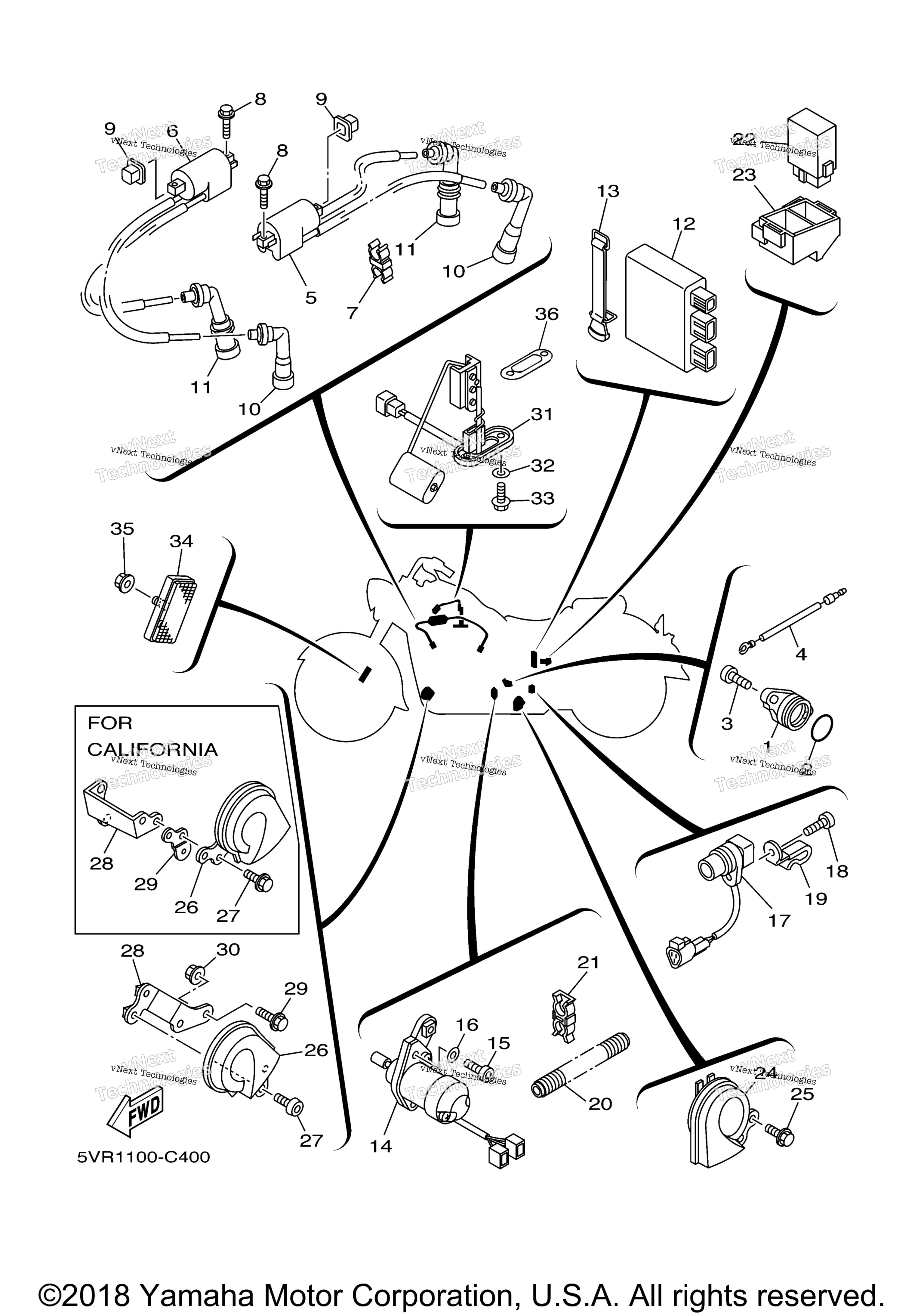

Схема электрооборудования 1 для ROAD STAR (XV17AWWC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Neutral Switch Assy art. 1AE-82540-00-00
По запросу
2
Кольцо уплотнительное Yamaha art. 93210-29196-00
По запросу
3
Screw art. 90149-06041-00
По запросу
4
Wire, Sub Lead art. 4WM-82509-00-00
По запросу
5
Ignition Coil Assy art. 5VN-82310-00-00
По запросу
6
Ignition Coil Assy art. 5VN-82310-10-00
По запросу
7
Clamp art. 90464-09142-00
По запросу
8
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
9
Damper, Ignition Coil art. 4U8-82317-00-00
По запросу
10
Plug Cap Assy art. 4VW-82370-00-00
По запросу
11
Plug Cap Assy art. 4NK-82370-00-00
По запросу
12
Ignitor Unit Assy art. 5VN-82305-00-00
По запросу
13
Band, Battery art. 7H3-82131-00-00
По запросу
14
Solenoid art. 5VN-86110-00-00
По запросу
15
Bolt, Hexagon Socket Head art. 90110-06114-00
По запросу
16
Washer, Plate art. 90202-06002-00
По запросу
17
Датчик скорости Yamaha art. 4WM-83755-03-00
от 13 241 ₽
18
Bolt, Hexagon Socket Head art. 91314-06014-00
По запросу
19
Clamp art. 90465-06376-00
По запросу
20
Cover art. 4WM-81842-00-00
По запросу
21
Clamp art. 90464-18266-00
По запросу
22
Flasher Relay Assy art. 4WM-83350-00-00
По запросу
23
Band art. 5VN-83836-00-00
По запросу
24
Horn art. 4WM-83371-00-00
По запросу
25
Болт с фланцем art. 95817-06012-00
По запросу
26
Horn CA (5VNN) art. 4WM-83371-10-00
По запросу
26
Horn U49 (5VNM) art. 4WM-83371-20-00
По запросу
27
Bolt, Flange CA (5VNN) art. 95817-06014-00
По запросу
27
Bolt, Button Head U49 (5VNM) art. 92017-06012-00
По запросу
28
Stay, Horn U49 (5VNM) art. 5VN-83378-30-00
По запросу
28
Stay, Horn CA (5VNN) art. 5VN-83378-10-00
По запросу
29
Bolt, Flange U49 (5VNM) art. 90105-06009-00
По запросу
29
Stay CA (5VNN) art. 5VN-24216-00-00
По запросу
30
Nut, Flange art. 95707-06500-00
По запросу
31
Sender Unit Assy, Fuel Meter art. 5VN-85752-31-00
По запросу
32
Washer, Plate art. 90202-05187-00
По запросу
33
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
34
Reflector Assy art. 11H-85110-01-00
По запросу
35
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
36
Gasket, Sender Unit art. 3D8-85753-00-00
По запросу
