модель 2007 года
- Модель Royal Star
- Код модели ROYAL STAR TOUR DELUXE (XVZ13CTWC) CA

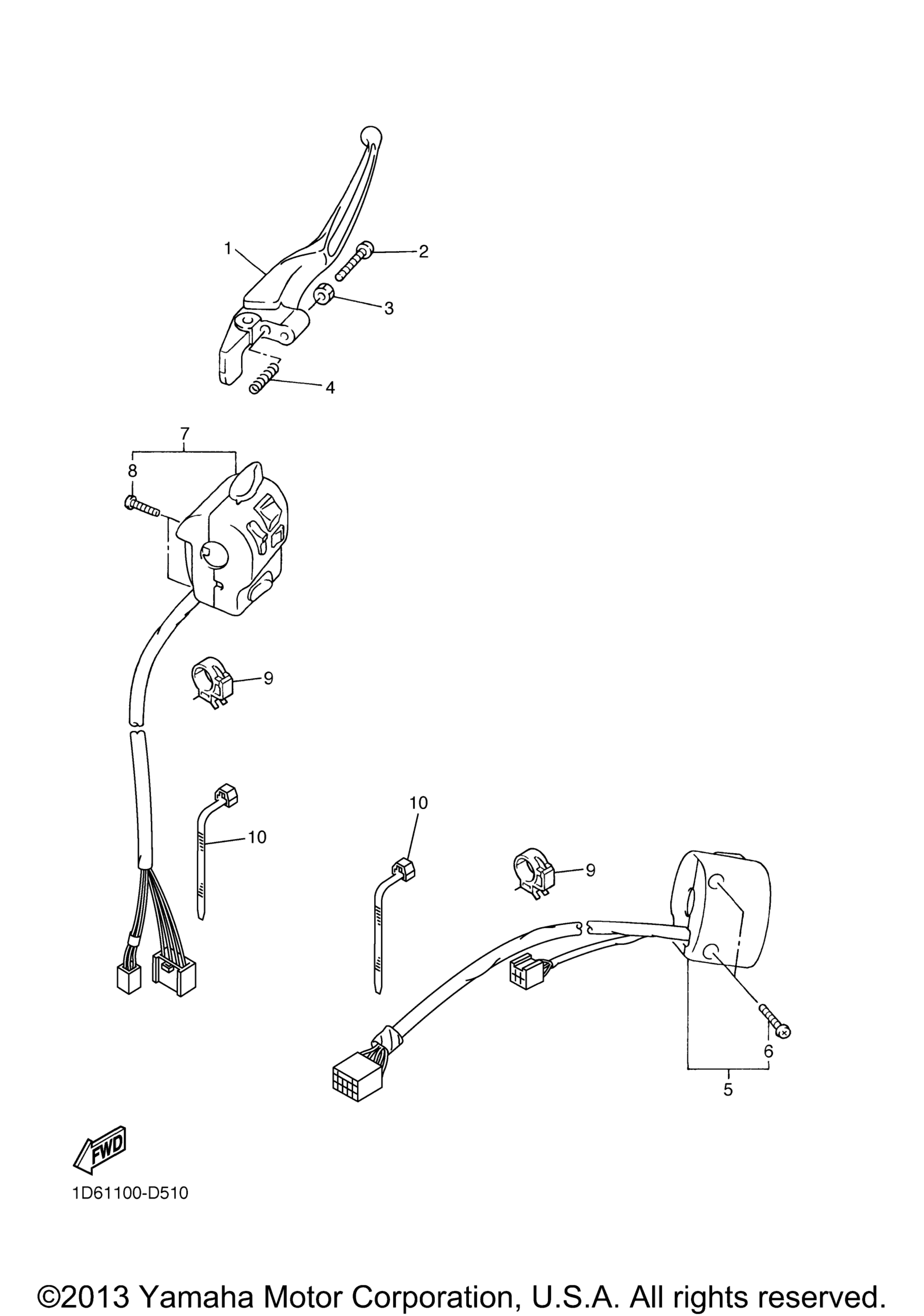

Схема рычагов управления и переключателей для ROYAL STAR TOUR DELUXE (XVZ13CTWC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Lever 2 art. 1D6-83922-00-00
По запросу
2
Screw art. 90149-06131-00
По запросу
3
Nut art. 90170-06010-00
По запросу
4
Spring, Compression art. 90501-10510-00
По запросу
5
Switch, Handle 3 art. 1D6-83973-00-00
По запросу
6
. .Screw, Pan Head art. 98504-05025-00
По запросу
7
Switch, Handle 5 art. 1D6-83969-00-00
По запросу
8
. .Screw, Pan Head art. 98504-05025-00
По запросу
9
Clamp art. 90464-20191-00
По запросу
10
Зажим art. 90464-15195-00
По запросу
Другие схемы модели
Рычаги управления и переключатели
