модель 2007 года
- Модель Royal Star
- Код модели ROYAL STAR VENTURE (XVZ13TFWC) CA

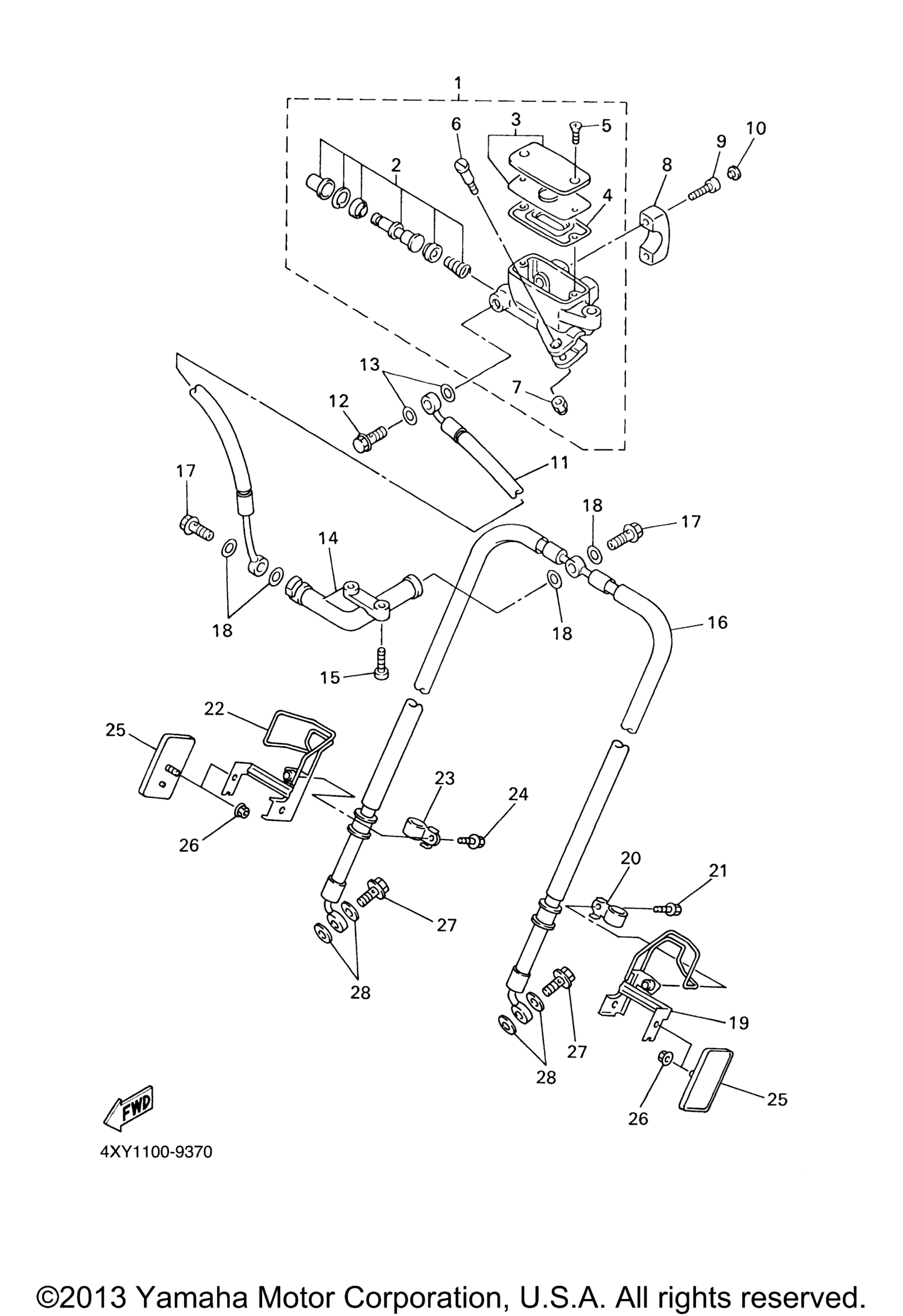

Схема переднего главного цилиндра тормоза для ROYAL STAR VENTURE (XVZ13TFWC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 4XY-W2587-10-00
По запросу
2
Ремкомплект тормозной машинки Yamaha art. 4K0-W0041-50-00
По запросу
3
. .Reservoir Cap Set art. 5VN-W2585-20-00
По запросу
4
. .Diaphragm, Reservoir art. 4NK-25854-00-00
По запросу
5
. .Screw art. 3D8-2589H-10-00
По запросу
6
. .Bolt, Lever art. 4NK-2589F-00-00
По запросу
7
. Nut, U art. 95604-06100-00
По запросу
8
Bracket, Master Cylinder art. 4NK-25867-00-00
По запросу
9
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
10
Plug art. 90338-06162-00
По запросу
11
Hose, Brake 1 art. 4XY-25872-00-00
По запросу
12
Bolt, Union art. 90401-10020-00
По запросу
13
Gasket art. 90430-10005-00
По запросу
14
Joint art. 4NK-25885-00-00
По запросу
15
Болт art. 91317-06020-00
По запросу
16
Hose, Brake 2 art. 4WM-25873-00-00
По запросу
17
Bolt, Union art. 90401-10020-00
По запросу
18
Gasket art. 90430-10005-00
По запросу
19
Holder, Brake Hose 1 art. 4XY-25875-00-00
По запросу
20
Clamp art. 90461-08031-00
По запросу
21
Болт с фланцем art. 95817-06012-00
По запросу
22
Holder, Brake Hose art. 4XY-25886-00-00
По запросу
23
Clamp art. 90461-08031-00
По запросу
24
Болт с фланцем art. 95817-06012-00
По запросу
25
Reflector Assy art. 11H-85110-01-00
По запросу
26
Гайка art. 95707-05500-00
По запросу
27
Bolt, Union art. 90401-10020-00
По запросу
28
Gasket art. 90430-10005-00
По запросу
