модель 2007 года
- Модель TT-R125
- Код модели TT-R125E (TTR125EW)

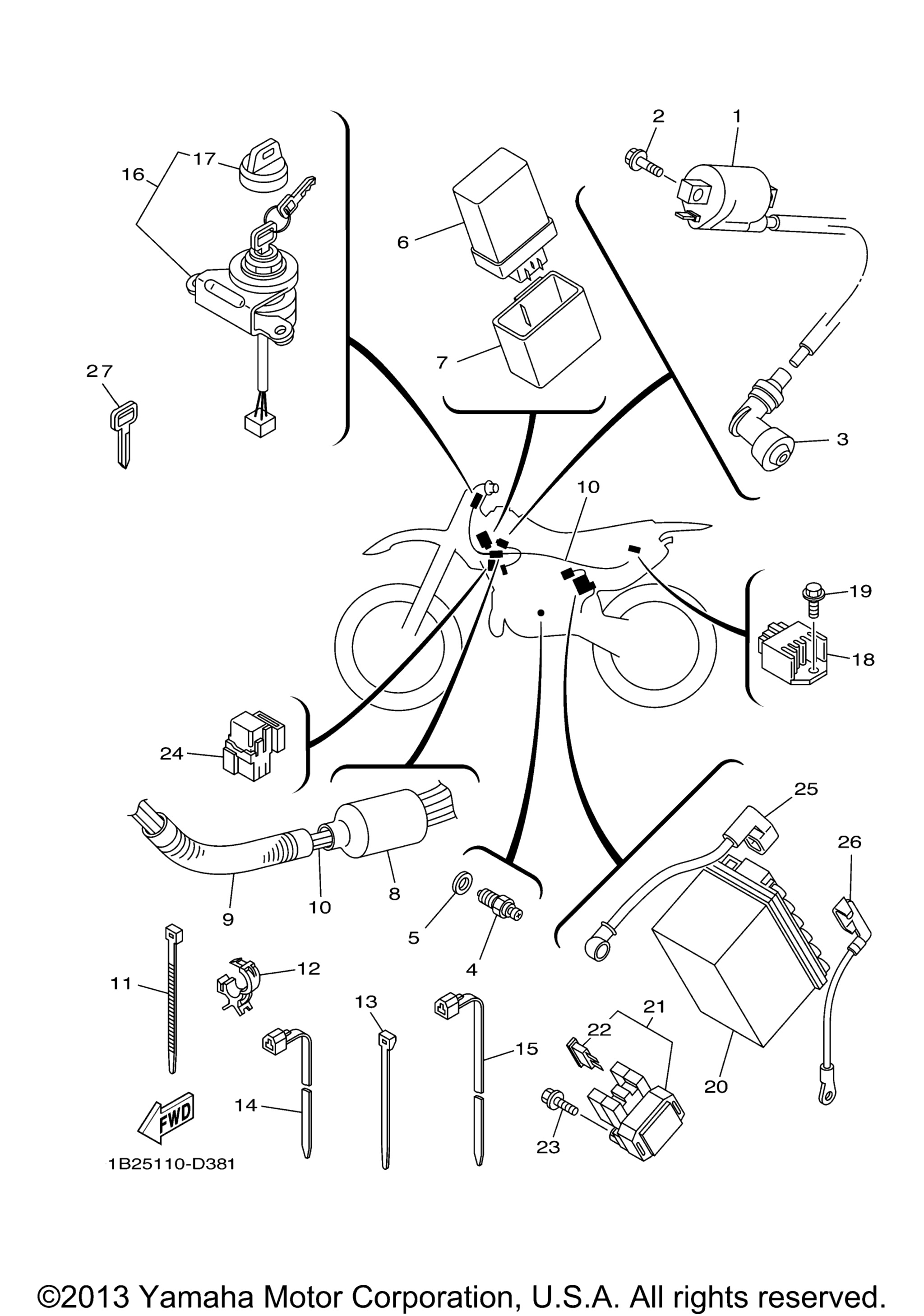

Схема электрооборудования 1 для TT-R125E (TTR125EW)
Схема
Детали
Номер
Наименование детали
Цена
1
Катушка зажигания Yamaha 3KJ-82310-12-00 art. 3KJ-82310-13-00
По запросу
2
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
3
Plug Cap Assy art. 4BP-82370-01-00
По запросу
4
Neutral Switch Assy art. 4GY-82540-10-00
По запросу
5
Прокладка art. 90430-10148-00
По запросу
6
C.D.I. Unit Assy art. 5HP-85540-01-00
По запросу
7
Band art. 1B2-H5546-00-00
По запросу
8
Cover, Connecter art. 1B2-H2599-00-00
По запросу
9
Hose, With Spring (L=130) art. 90447-19004-00
По запросу
10
Wire Harness Assy art. 1B2-H2590-10-00
По запросу
11
Clamp art. 90464-15152-00
По запросу
12
Clamp art. 90464-15192-00
По запросу
13
Clamp art. 1UA-82591-00-00
По запросу
14
Clamp (095*7.0mm) art. 90464-13077-00
По запросу
15
Зажим art. 90464-15195-00
По запросу
16
Main Switch Assy art. 5HP-82510-01-00
По запросу
17
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
18
Rectifier & Regulator Assy art. 4CK-81960-01-00
По запросу
19
Болт с фланцем art. 95027-06012-00
По запросу
20
Battery Assy (Gs Gt4l-Bs) art. GTX-4LBS0-00-00
По запросу
21
Starter Relay Assy (Rc19-028) art. 5HH-81940-02-00
По запросу
22
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
23
Болт с фланцем art. 95027-06008-00
По запросу
24
Relay Assy (8Dm-00) art. 8DM-81950-00-00
По запросу
25
Wire, Plus Lead art. 1B2-H2115-00-00
По запросу
26
Wire, Minus Lead art. 1B2-H2116-00-00
По запросу
27
Blank Key (B-Type) art. 90890-56002-00
По запросу
27
Болванка ключа зажигания Yamaha art. 90890-56001-00
По запросу
