модель 2007 года
- Модель TW 200
- Код модели TW200 (TW200W1C) CA

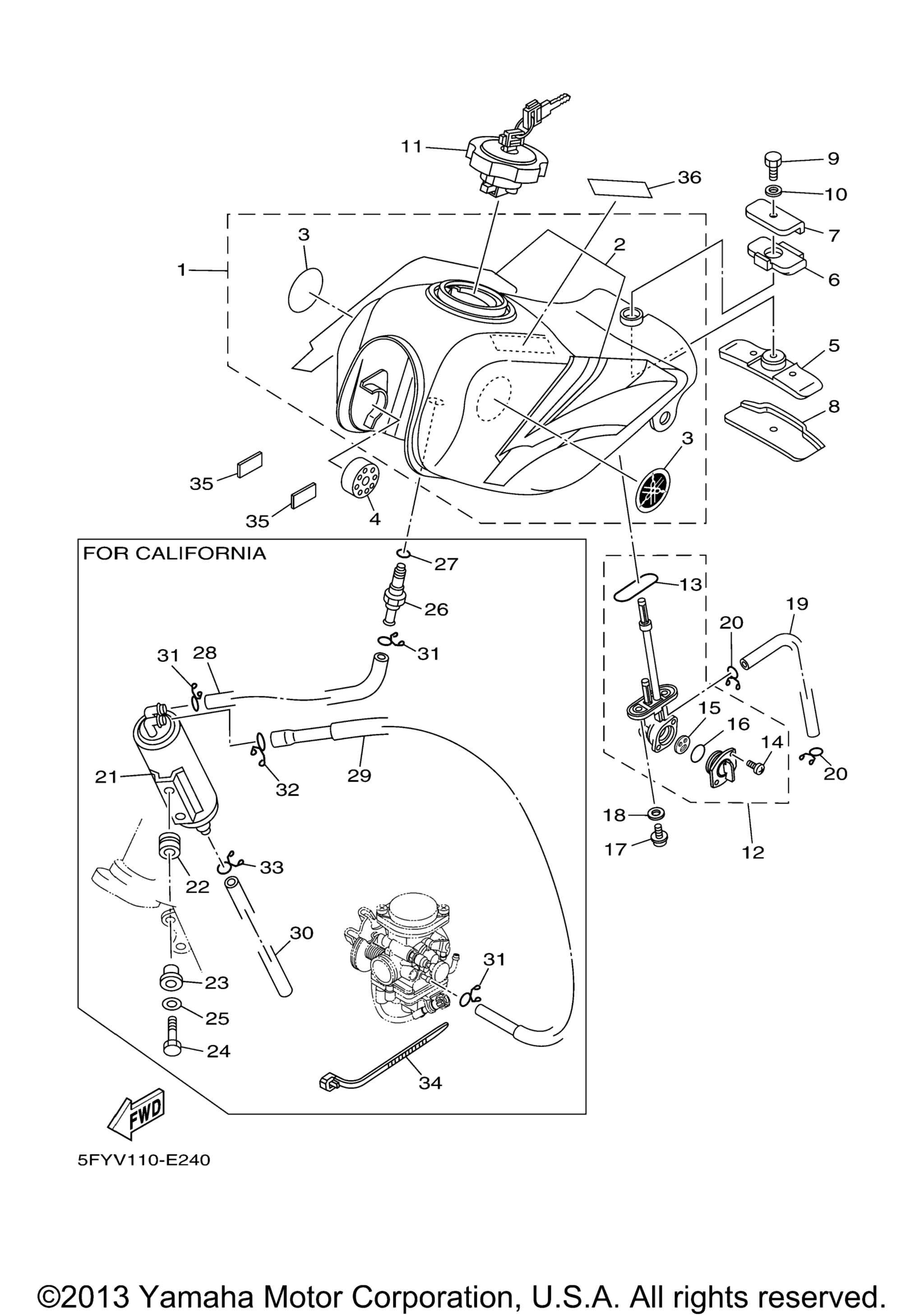

Схема топливного бака для TW200 (TW200W1C) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp CA FOR PWS1 (10D2) art. 5RS-Y2410-30-06
По запросу
1
Fuel Tank Comp U49 FOR PWS1 (10D1) art. 5RS-Y2410-10-X2
По запросу
2
. Graphic Set art. 5FY-24240-70-00
По запросу
3
. .Tuning Fork Mark art. 5VX-2411B-00-00
По запросу
4
Damper, Locating 1 art. 4L0-24181-00-00
По запросу
5
Damper, Locating 2 art. 30X-24182-01-00
По запросу
6
Damper, Locating 3 art. 30X-24183-01-00
По запросу
7
Шайба Yamaha art. 30X-24186-01-00
от 935 ₽
8
Washer, Special art. 30X-24187-00-00
По запросу
9
.Bolt art. 97017-06012-00
По запросу
10
Шайба Yamaha art. 92907-06600-00
от 221 ₽
11
Cap Assy U49 (10D1) art. 51K-24602-10-00
По запросу
11
Cap Assy CA (10D2) art. 11H-24602-10-00
По запросу
12
Fuel Cock Assy 1 art. 23F-24500-20-00
По запросу
13
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
14
. .Screw, Pan Head art. 98517-03008-00
По запросу
15
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
16
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
17
Screw art. 90149-06011-00
По запросу
18
Washer, Plate art. 90202-05187-00
По запросу
19
Hose (L110) art. 90445-10752-00
По запросу
20
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
21
Canister Assy art. 4BE-24170-00-00
По запросу
22
Grommet art. 90480-15342-00
По запросу
23
Collar art. 90387-063G3-00
По запросу
24
Bolt art. 97017-06025-00
По запросу
25
Шайба Yamaha art. 92907-06600-00
от 221 ₽
26
Roll Over Valve Assy art. 20K-24180-00-00
По запросу
27
O-Ring art. 93210-11453-00
По запросу
28
Hose art. 90445-10017-00
По запросу
29
Hose art. 90445-10045-00
По запросу
30
Hose (L240) art. 90445-11M27-00
По запросу
31
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
32
Clip art. 90467-100A1-00
По запросу
33
Clip art. 90467-11106-00
По запросу
34
Зажим art. 90464-15195-00
По запросу
35
Protector, Fuel Tank art. 18A-21778-00-00
По запросу
36
Label, Caution art. 5GK-2118K-00-00
По запросу
