модель 2007 года
- Модель V-STAR 1100
- Код модели V STAR 1100 CUSTOM MIDNIGHT (XVS11W-M)

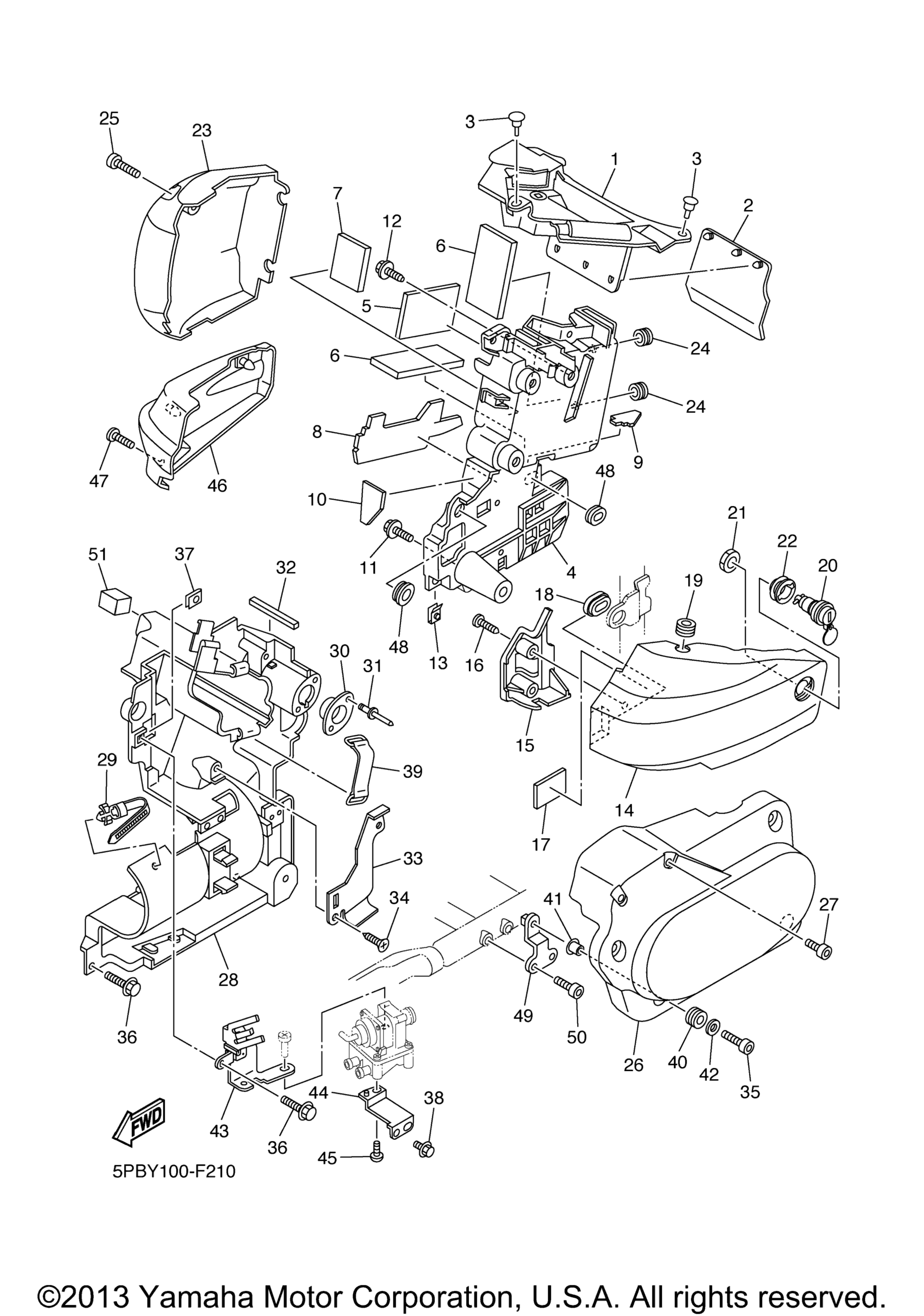

Схема боковой крышки для V STAR 1100 CUSTOM MIDNIGHT (XVS11W-M)
Схема
Детали
Номер
Наименование детали
Цена
1
Lid, Cover art. 5KS-2177B-00-00
По запросу
2
Flap art. 30X-21621-00-00
По запросу
3
Клипса Yamaha art. 90269-07077-00
от 788 ₽
4
Box, Battery art. 5KS-2177G-00-00
По запросу
5
Damper 1 art. 29N-14425-00-00
По запросу
6
Seat, Battery art. 5Y1-82122-00-00
По запросу
7
Seat, Damper A art. M12-T133A-00-00
По запросу
8
Panel 1 art. 5EL-2172A-10-00
По запросу
9
Panel 2 art. 5EL-2172F-00-00
По запросу
10
Panel 3 art. 5EL-2172G-00-00
По запросу
11
Болт с шайбой Yamaha art. 90119-06096-00
от 578 ₽
12
Bolt, With Washer art. 90119-06226-00
По запросу
13
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
14
Cover, Side 1 art. 5EL-21711-00-00
По запросу
15
Grille, Side Cover 1 art. 5EL-2171Y-00-00
По запросу
16
Винт Yamaha art. 97707-50014-00
от 830 ₽
17
Прокладка уплотнительная Yamaha art. 5H0-8235Y-M0-00
от 788 ₽
18
Втулка Yamaha art. 90480-01558-00
По запросу
19
Grommet art. 90480-12550-00
По запросу
20
Lock Assy 2 art. 55K-21708-00-00
По запросу
21
Nut art. 90170-22187-00
По запросу
22
Grommet art. 90480-24186-00
По запросу
23
Cover, Side 2 art. 5EL-21721-00-00
По запросу
24
Grommet art. 90480-12320-00
По запросу
25
Screw art. 90149-06302-00
По запросу
26
Cover, Side 3 art. 5EL-21731-10-00
По запросу
27
Bolt, Hexagon Socket Head art. 91314-06012-00
По запросу
28
Lid art. 5EL-2177E-01-00
По запросу
29
Хомут с фиксатором art. 90464-10112-00
По запросу
30
Stay, Lock art. 4TR-2175H-00-00
По запросу
31
Rivet, Blind art. 90267-40180-00
По запросу
32
Damper 2 art. 1FK-83526-00-00
По запросу
33
Guide 1 art. 5EL-2178L-00-00
По запросу
34
Винт резьбовой art. 97707-60016-00
По запросу
35
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
36
Болт с шайбой Yamaha art. 90119-06096-00
от 578 ₽
37
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
38
Болт Yamaha art. 95817-06010-00
от 578 ₽
39
Band, Battery art. 3TJ-82131-00-00
По запросу
40
Втулка Yamaha art. 90480-10289-00
По запросу
41
Collar art. 90387-066Y6-00
По запросу
42
Washer, Plate art. 90201-06062-00
По запросу
43
Bracket 1 art. 5KS-2172K-00-00
По запросу
44
Bracket 2 art. 5EL-2172L-00-00
По запросу
45
Bolt, Button Head art. 92017-06012-00
По запросу
46
Cover, Side 4 art. 5EL-21741-00-00
По запросу
47
Screw art. 90149-06302-00
По запросу
48
Втулка Yamaha art. 90480-01558-00
По запросу
49
Bracket 3 art. 5EL-2172M-00-00
По запросу
50
Болт art. 91317-06020-00
По запросу
51
Damper art. 5EL-21746-00-00
По запросу
