модель 2007 года
- Модель V-STAR 650
- Код модели V STAR 650 CUSTOM (XVS65WC) CA

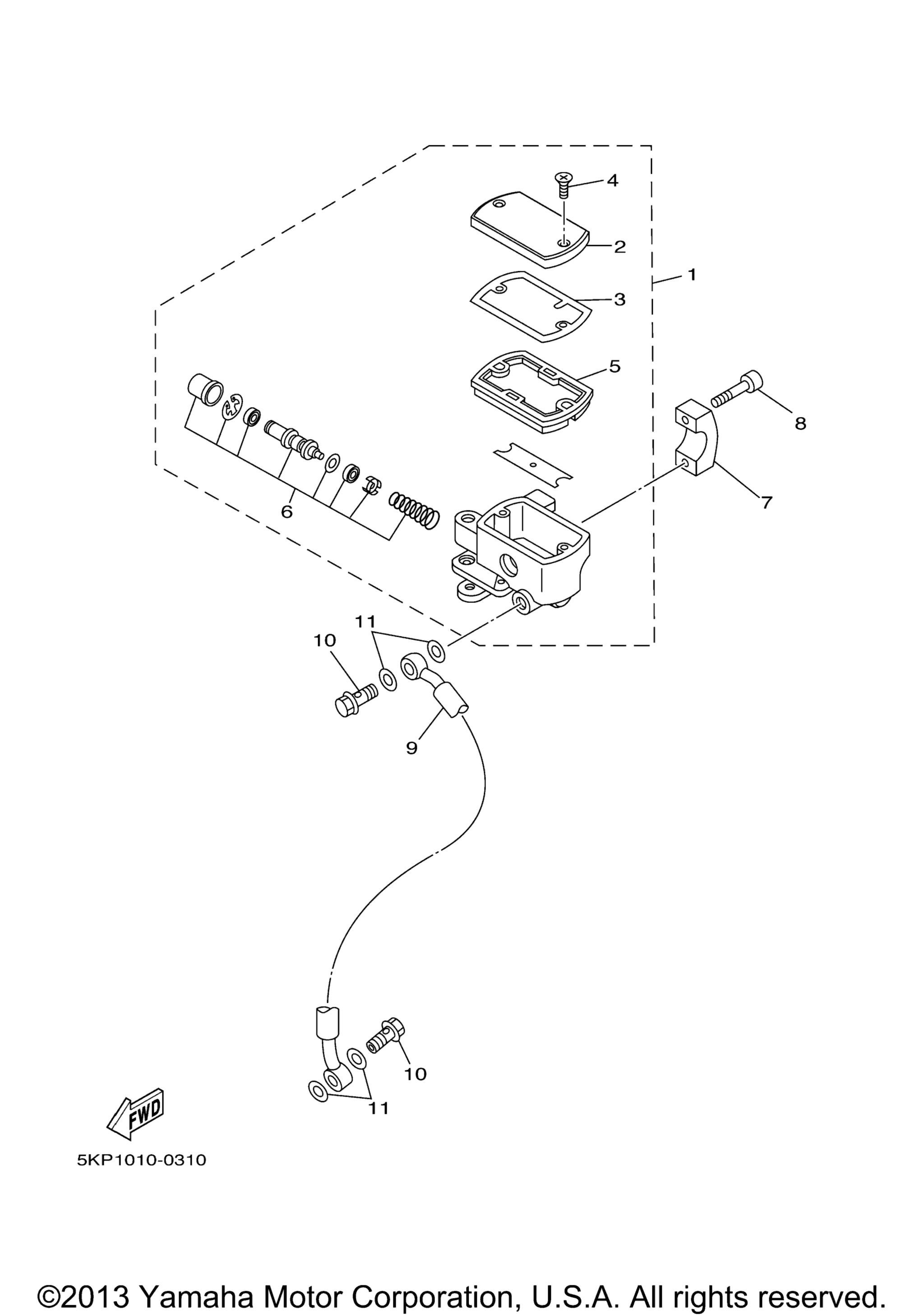

Схема переднего главного цилиндра тормоза для V STAR 650 CUSTOM (XVS65WC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 3D8-25870-11-00
По запросу
2
. Cap, Reservoir art. 4TR-25852-01-00
По запросу
3
. Seal, Piston art. 4BH-25815-00-00
По запросу
4
. Screw art. 4TR-2589H-00-00
По запросу
5
. Diaphragm, Reservoir art. 4BH-25854-02-00
По запросу
6
. .Cylinder Kit, Master art. 2KR-25807-00-00
По запросу
7
Bracket, Master Cylinder art. 4TR-25867-00-00
По запросу
8
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
9
Hose, Brake 1 art. 5KP-25872-10-00
По запросу
10
Bolt, Union art. 90401-10020-00
По запросу
11
Gasket art. 90430-10005-00
По запросу
