модель 2007 года
- Модель XT225
- Код модели XT225 (XT225W)

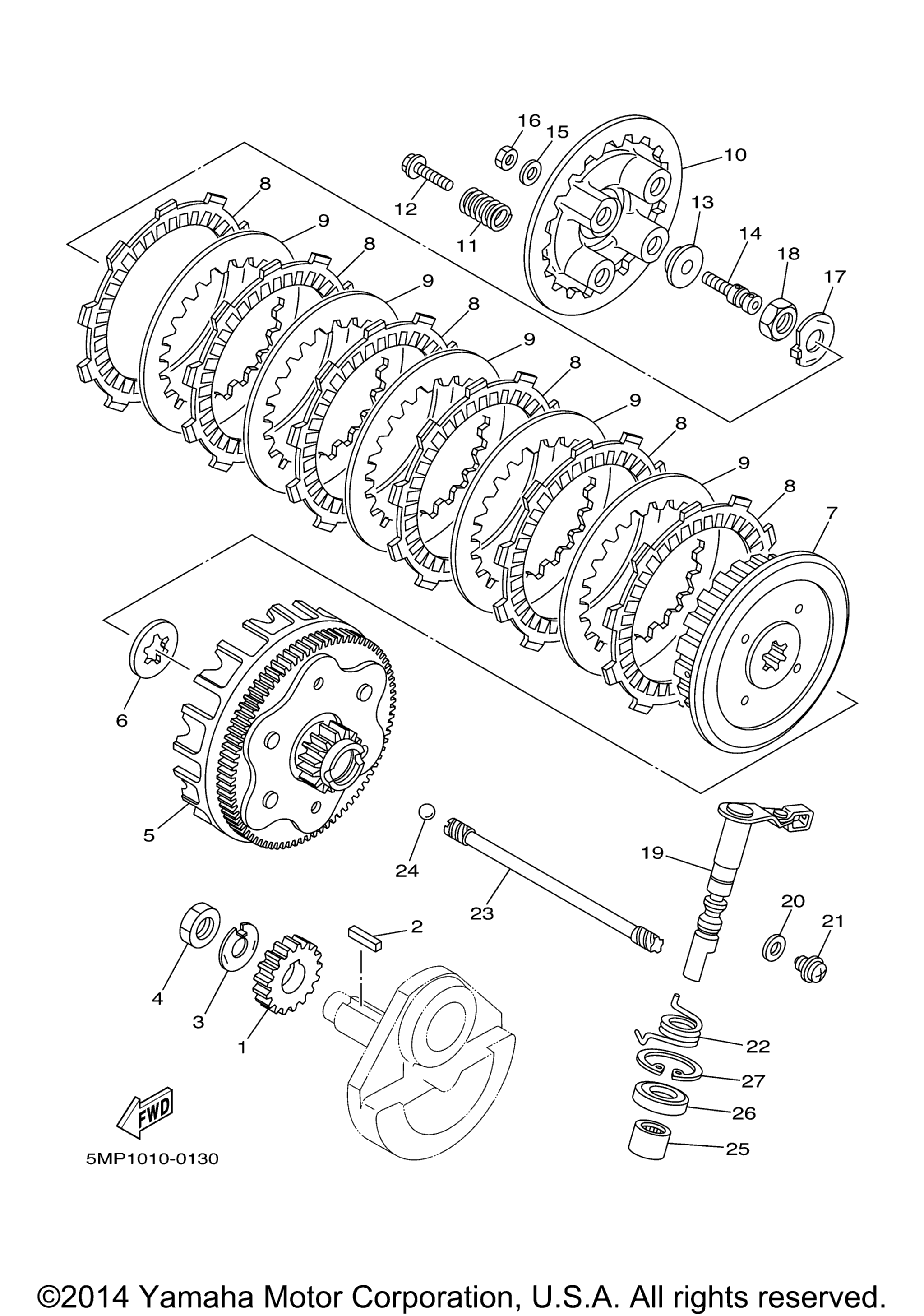

Схема сцепления для XT225 (XT225W)
Схема
Детали
Номер
Наименование детали
Цена
1
Gear, Primary Drive (22T) art. 5H0-16111-00-00
По запросу
2
Key, Straight art. 90282-05043-00
По запросу
3
Washer, Lock art. 90215-14205-00
По запросу
4
Nut art. 90170-14284-00
По запросу
5
Primary Driven Gear Comp art. 1KH-16150-00-00
По запросу
6
Plate, Thrust 1 art. 2LN-16154-00-00
По запросу
7
Boss, Clutch art. 5MP-16371-00-00
По запросу
8
Plate, Friction art. 5MP-16321-00-00
По запросу
9
Plate, Clutch 1 art. 336-16324-10-00
По запросу
10
Plate, Pressure 1 art. 5H0-16351-00-00
По запросу
11
Spring, Compression art. 90501-23700-00
По запросу
12
Screw, With Washer art. 90159-05011-00
По запросу
13
Plate, Push art. 1W1-16358-01-00
По запросу
14
Rod, Push 1 art. 4JG-16356-00-00
По запросу
15
Шайба Yamaha art. 92907-06200-00
от 168 ₽
16
Гайка Yamaha art. 95317-06600-00
По запросу
17
Washer, Lock art. 90215-14186-00
По запросу
18
Nut art. 90170-14284-00
По запросу
19
Push Lever Assy art. 4JG-16380-01-00
По запросу
20
Gasket art. 90430-08119-00
от 578 ₽
21
Screw art. 90149-08067-00
По запросу
22
Spring, Torsion art. 90508-18495-00
По запросу
23
Rod, Push 2 art. 5H0-16357-00-00
По запросу
24
Ball art. 93505-16006-00
По запросу
25
Bearing art. 93315-31428-00
По запросу
26
Сальник Yamaha art. 93102-14209-00
По запросу
27
Circlip art. 93420-28055-00
По запросу
