модель 2007 года
- Модель YZF-R1
- Код модели YFZ-R1 (YZFR1WC) CA

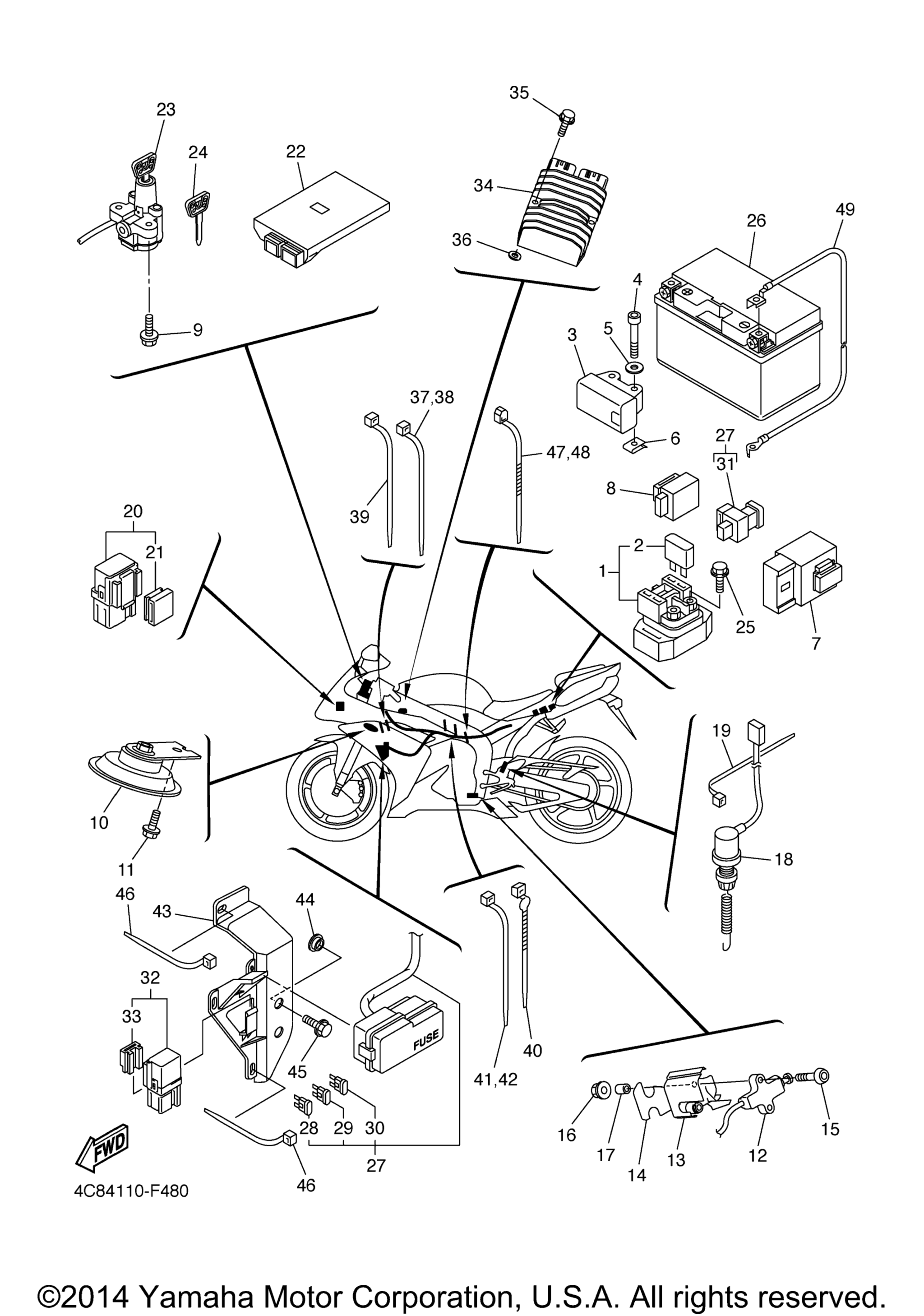

Схема электрооборудования 2 для YFZ-R1 (YZFR1WC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Starter Relay Assy (Rc19-045) art. 1D0-81940-02-00
По запросу
2
. .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
3
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
4
Bolt, Hexagon Socket Head art. 91312-04025-00
По запросу
5
Washer, Plate art. 90201-047A2-00
По запросу
6
Nut, Spring art. 90183-04039-00
По запросу
7
Relay Assy (5Vk-30) art. 5VK-81950-32-00
По запросу
8
Flasher Relay Assy art. 4C8-83350-11-00
По запросу
9
Bolt art. 90109-08196-00
По запросу
10
Horn art. 4TH-83371-00-00
По запросу
11
Болт с фланцем art. 95817-06012-00
По запросу
12
Switch, Side Stand art. 5PX-82566-51-00
По запросу
13
Cover 2 art. 4C8-27463-00-00
По запросу
14
Seat 4 art. 4C8-2175P-00-00
По запросу
15
Bolt, Button Head art. 92017-05035-00
По запросу
16
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
17
Collar art. 90387-05025-00
По запросу
18
Stop Switch Assy art. 4C8-82530-00-00
По запросу
19
Хомут Yamaha art. 90465-10098-00
от 368 ₽
20
Relay Assy (5Jj-20) art. 5JJ-81950-20-00
По запросу
21
. .Holder, Relay art. 5JJ-81952-00-00
По запросу
22
Engine Control Unit Assy art. 4C8-8591A-21-00
По запросу
23
Main Switch Steering Lock art. 4C8-82501-10-00
По запросу
24
Ключ зажигания Yamaha art. 4BH-82511-09-00
По запросу
25
Болт с фланцем art. 95027-06008-00
По запросу
26
Battery Assy (Yuasa Ytz10s) art. YTZ-10S00-00-00
По запросу
27
Wire Harness Assy art. 4C8-82590-11-00
По запросу
28
Предохранитель электрический (25A-BL) Yamaha art. 5JJ-82151-70-00
от 788 ₽
29
Предохранитель 15А art. 67F-82151-50-00
По запросу
30
. .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
31
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
32
Реле Yamaha art. 5EA-81950-20-00
от 7 500 ₽
33
. .Holder, Relay art. 5EA-81952-00-00
По запросу
34
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
35
Bolt, Flange art. 95811-06025-00
По запросу
36
Washer, Plate art. 90202-05187-00
По запросу
37
Зажим art. 90464-15195-00
По запросу
38
Зажим art. 90464-15195-00
По запросу
39
Clamp art. 90464-13077-00
По запросу
40
Хомут Yamaha art. 90465-10098-00
от 368 ₽
41
Band art. 1UA-82591-00-00
По запросу
42
Band art. 1UA-82591-00-00
По запросу
43
Stay, Fuse Box art. 4C8-82171-00-00
По запросу
44
Collar art. 90387-06040-00
По запросу
45
Bolt, With Washer art. 90119-06114-00
По запросу
46
Clamp art. 90464-13077-00
По запросу
47
Зажим art. 90464-15195-00
По запросу
48
Зажим art. 90464-15195-00
По запросу
49
Wire, Minus Lead art. 4C8-82116-00-00
По запросу
