модель 2007 года
- Модель YZF600R
- Код модели YZF600R (YZF600RWC) CA

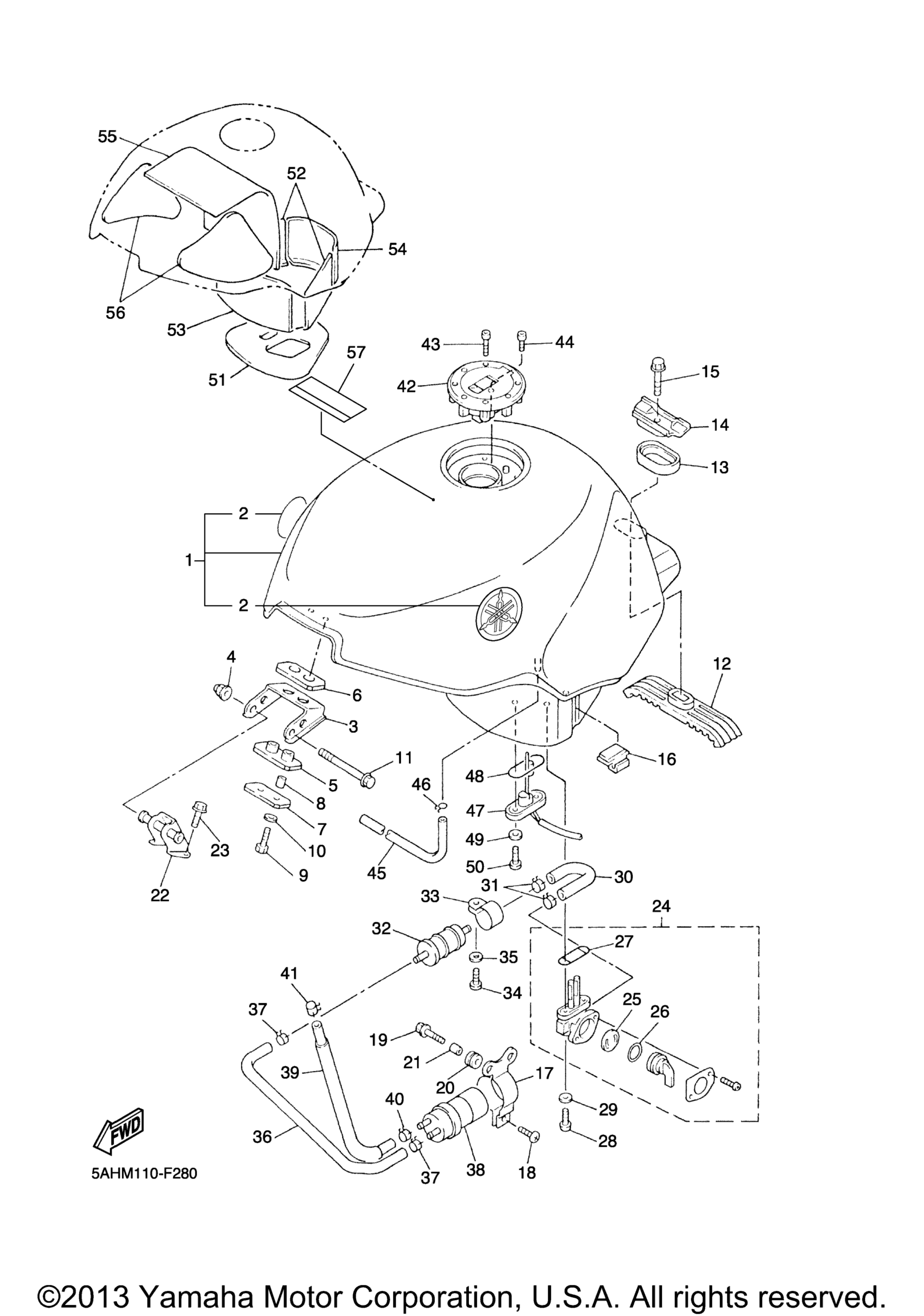

Схема топливного бака для YZF600R (YZF600RWC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp DPBMC RWC (5AHN) art. 4TV-Y2410-30-W3
По запросу
1
Fuel Tank Comp DPBMC RW (5AHM) art. 4TV-Y2410-10-W2
По запросу
2
. Emblem art. 5VX-2411B-10-00
По запросу
3
Bracket, Fuel Tank 1 art. 4FM-24191-00-00
По запросу
4
Nut, Crown art. 90176-06055-00
По запросу
5
Damper, Locating 1 art. 2GH-24181-00-00
По запросу
6
Damper, Locating 3 art. 2GH-24183-00-00
По запросу
7
Washer, Special art. 2GH-24186-00-00
По запросу
8
Втулка Yamaha art. 90387-07598-00
По запросу
9
Bolt art. 97017-06025-00
По запросу
10
Шайба Yamaha art. 92907-06600-00
от 221 ₽
11
Bolt, Flange art. 95817-06075-00
По запросу
12
Damper, Locating 2 art. 33M-24182-01-00
По запросу
13
Damper, Locating 3 art. 3Y6-24183-00-00
По запросу
14
Пластина-шайба Yamaha art. 4FM-24187-00-00
По запросу
15
Bolt, Flange art. 95817-08035-00
По запросу
16
Damper, Locating 3 art. 4TV-24183-10-00
По запросу
17
Bracket, Fuel Pump art. 3CV-24491-10-00
По запросу
18
Screw, Bind art. 98907-05010-00
По запросу
19
Болт с шайбой Yamaha art. 90119-06096-00
от 578 ₽
20
Grommet art. 90480-13163-00
По запросу
21
Втулка металлическая Yamaha art. 90387-060G7-00
от 935 ₽
22
Stay, Fuel Tank 1 art. 4TV-24115-00-00
По запросу
23
Болт с фланцем art. 90105-06696-00
По запросу
24
Fuel Cock Assy 1 art. 4TV-24500-00-00
По запросу
25
. Valve art. 3XV-24523-00-00
По запросу
26
. Seal, Cock art. 3XV-24534-00-00
По запросу
27
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
28
Screw, Special Shape art. 90149-06008-00
По запросу
29
Washer, Plate art. 90202-05187-00
По запросу
30
Pipe 3 art. 4TV-24313-00-00
По запросу
31
Clip art. 90467-14057-00
По запросу
32
Filter Assy art. 4TV-24560-00-00
от 290 ₽
33
Clamp, Fuel Pipe 1 art. 4BR-24366-00-00
По запросу
34
Болт Yamaha art. 98517-06012-00
от 500 ₽
35
Шайба Yamaha art. 92907-06600-00
от 221 ₽
36
Pipe, Fuel 1 art. 4TV-24311-00-00
По запросу
37
Clip art. 90467-14057-00
По запросу
38
Fuel Pump Comp art. 4TV-13907-01-00
По запросу
39
Hose art. 4TV-14294-00-00
По запросу
40
Clip art. 90467-13133-00
По запросу
41
Clip art. 90467-11044-00
По запросу
42
Cap Assy RW (5AHM) art. 4FM-24602-20-00
По запросу
42
Cap Assy RWC (5AHN) art. 4HM-24602-01-00
По запросу
43
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
44
Bolt, Hex. Socket Head art. 91317-05010-00
По запросу
45
Hose (L700) art. 90445-11M78-00
По запросу
46
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
47
Sender Unit Assy, Fuel Meter art. 3GM-85752-03-00
По запросу
48
Gasket, Sender Unit art. 42X-85753-00-00
По запросу
49
Washer, Plate art. 90202-05187-00
По запросу
50
Screw, Special Shape art. 90149-06008-00
По запросу
51
Damper, Side Cover art. 4TV-24145-00-00
По запросу
52
Damper, Side Cover art. 4TV-24145-10-00
По запросу
53
Damper, Side Cover art. 4TV-24145-20-00
По запросу
54
Damper, Side Cover art. 4TV-24145-30-00
По запросу
55
Damper, Side Cover art. 4TV-24145-40-00
По запросу
56
Damper, Side Cover art. 4TV-24145-50-00
По запросу
57
Label, Caution art. 5GK-2118K-00-00
По запросу
