модель 2008 года
- Модель FJR1300
- Код модели FJR1300AE (FJR13AEXCS) CA

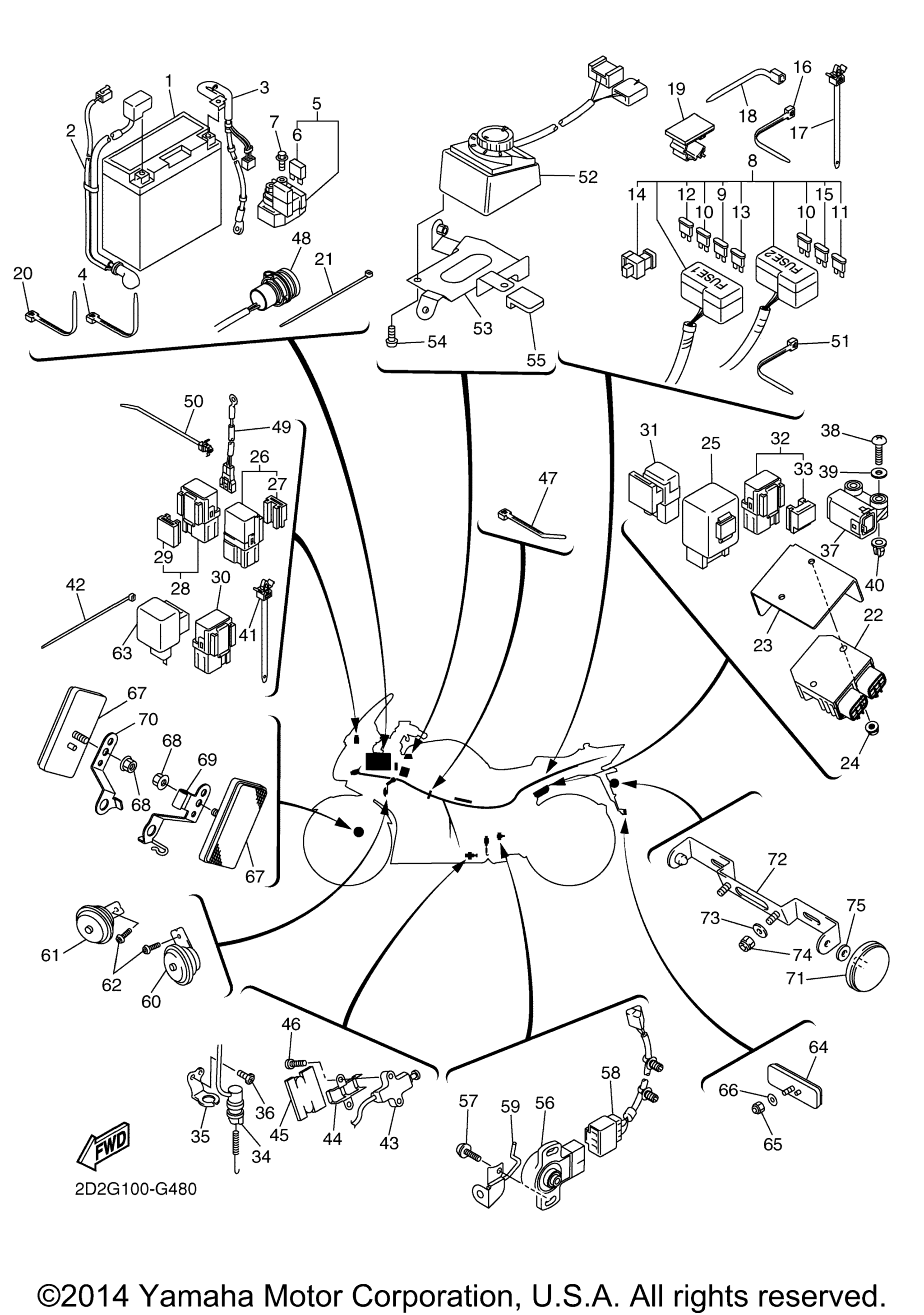

Схема электрооборудования 2 для FJR1300AE (FJR13AEXCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Assy (Gs Gt14b-4) art. YT1-4BBS0-00-00
По запросу
2
Wire, Plus Lead art. 3P6-82115-00-00
По запросу
3
Wire, Minus Lead art. 3P6-82116-10-00
По запросу
4
Band art. 1UA-82591-00-00
По запросу
5
Starter Relay Assy (Rc19-085A) art. 3P6-81940-00-00
По запросу
6
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
7
Болт Yamaha art. 95022-06008-00
от 168 ₽
8
Wire Harness Assy art. 2D2-82590-41-00
По запросу
9
Предохранитель 3А art. 67F-82151-30-00
По запросу
10
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
11
Предохранитель 15А art. 67F-82151-50-00
По запросу
12
Предохранитель электрический (25A-BL) Yamaha art. 5JJ-82151-70-00
от 788 ₽
13
. .Fuse (30A-Bl) art. 5JJ-82151-60-00
По запросу
14
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
15
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
16
Хомут Yamaha art. 90465-10098-00
от 368 ₽
17
Хомут с фиксатором art. 90464-10112-00
По запросу
18
Зажим art. 90464-15195-00
По запросу
19
Clamp art. 90464-13185-00
По запросу
20
Clamp art. 90464-15152-00
По запросу
21
Clamp 1 art. 5Y9-12491-00-00
По запросу
22
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
23
Plate, Rectifier Fitting art. 3P6-81975-00-00
По запросу
24
Nut, Self-Locking art. 95604-06200-00
По запросу
25
Relay Assy (5Vk-30) art. 5VK-81950-32-00
По запросу
26
Реле Yamaha art. 5EA-81950-20-00
от 7 500 ₽
27
. .Holder, Relay art. 5EA-81952-00-00
По запросу
28
Реле Yamaha art. 5EA-81950-20-00
от 7 500 ₽
29
. .Holder, Relay art. 5EA-81952-00-00
По запросу
30
Relay Assy (G8hn-1C4t-Dj-Y51) art. 5JJ-81950-11-00
По запросу
31
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
32
Реле Yamaha art. 5EA-81950-20-00
от 7 500 ₽
33
. .Holder, Relay art. 5EA-81952-00-00
По запросу
34
Stop Switch Assy art. 3P6-82530-00-00
По запросу
35
Stay, Stop Switch art. 5JW-2144G-00-00
По запросу
36
Screw, Bind art. 98902-05008-00
По запросу
37
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
38
Screw, Tapping art. 97702-40025-00
По запросу
39
Washer, Plate art. 90201-04030-00
По запросу
40
Nut, Adjusting art. 4B4-84334-00-00
По запросу
41
Хомут с фиксатором art. 90464-10112-00
По запросу
42
Clamp art. 1UA-82591-00-00
По запросу
43
Switch, Side Stand art. 5PX-82566-51-00
По запросу
44
Plate art. 3P6-82388-00-00
По запросу
45
Damper art. 99999-03816-00
По запросу
46
Винт Yamaha art. 98507-05016-00
По запросу
47
Хомут Yamaha art. 90465-10098-00
от 368 ₽
48
Terminal Comp art. 3P6-8254B-00-00
По запросу
49
Thermistor Assy art. 5RU-85700-00-00
По запросу
50
Clamp art. 90464-24001-00
По запросу
51
Хомут Yamaha art. 90465-10098-00
от 368 ₽
52
Control Unit Assy art. 2D2-85590-00-00
По запросу
53
Bracket art. 2D2-85542-00-00
По запросу
54
Screw, Tapping art. 97780-30110-00
По запросу
55
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
56
Sensor Angle art. 2D2-85888-10-00
По запросу
57
Screw, With Washer art. 90159-05036-00
По запросу
58
Wire, Lead art. 2D2-82583-00-00
По запросу
59
Cover, Lead Wire art. 2D2-82119-10-00
По запросу
60
Horn art. 5PS-83371-00-00
По запросу
61
Horn art. 3P6-83371-00-00
По запросу
62
Болт Yamaha art. 92012-06012-00
По запросу
63
Flasher Relay Assy art. 3GM-83350-03-00
По запросу
64
Катафот Yamaha art. 3Y6-85130-02-00
По запросу
65
Nut, U art. 95617-05100-00
По запросу
66
Washer, Plate art. 90201-05043-00
По запросу
67
Reflector Assy art. 11H-85110-01-00
По запросу
68
Nut, Flange art. 95702-05500-00
По запросу
69
Bracket, Reflector 1 art. 3P6-85112-10-00
По запросу
70
Bracket, Reflector 2 art. 3P6-85122-01-00
По запросу
71
Катафот Yamaha art. 449-85131-02-00
По запросу
72
Bracket, License art. 5JW-84751-00-00
По запросу
73
Washer, Plate art. 90201-06380-00
По запросу
74
Гайка Yamaha art. 95617-06100-00
от 368 ₽
75
Washer, Plate art. 90201-061A5-00
По запросу
