модель 2008 года
- Модель FZ1 / FZ1000
- Код модели FZ1 (FZS10XR)

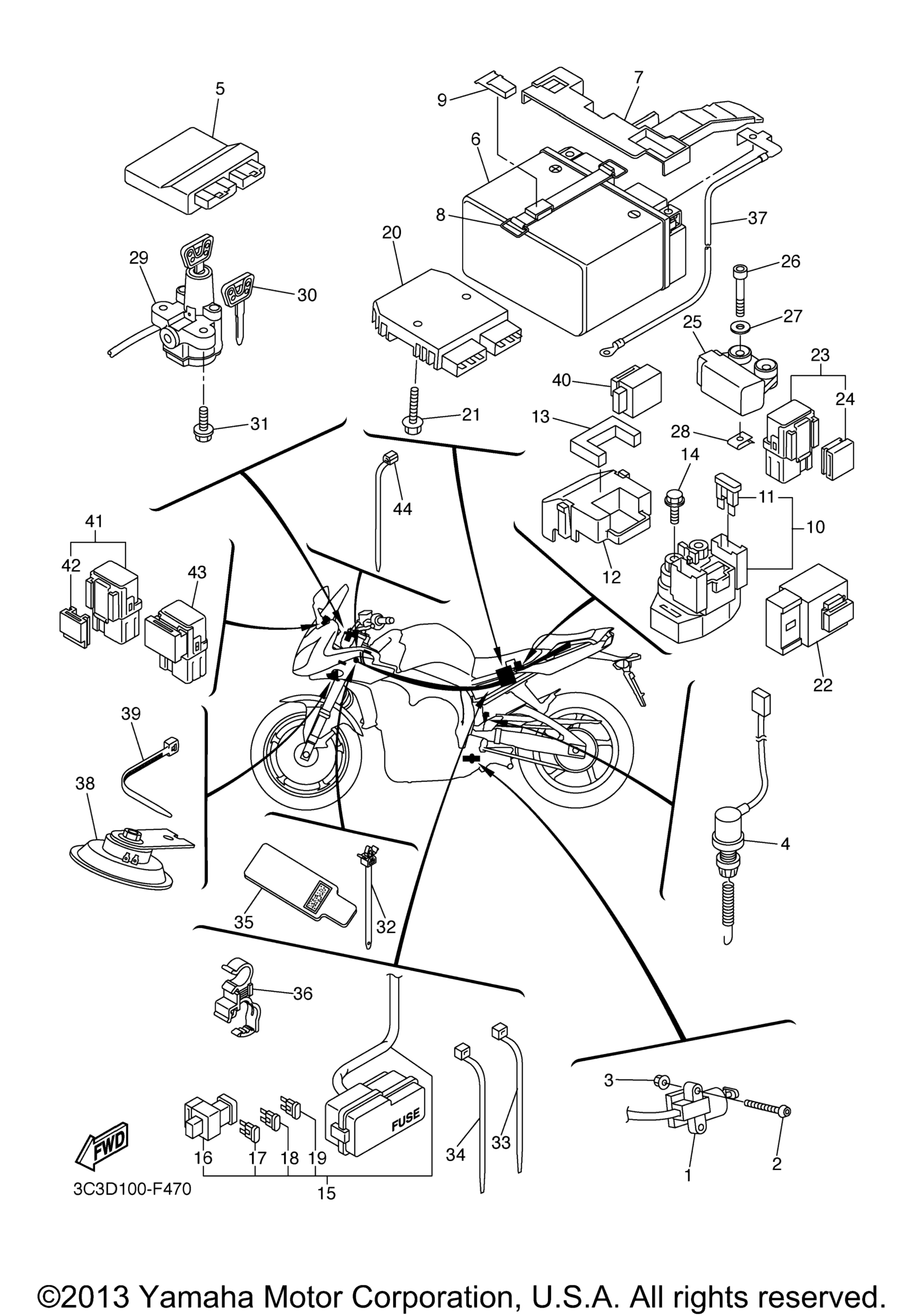

Схема электрооборудования 2 для FZ1 (FZS10XR)
Схема
Детали
Номер
Наименование детали
Цена
1
Switch, Side Stand art. 5VS-82566-61-00
По запросу
2
Bolt, Button Head art. 92012-05030-00
По запросу
3
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
4
Stop Switch Assy art. 2D1-82530-00-00
По запросу
5
Engine Control Unit Assy art. 3C3-8591A-50-00
По запросу
6
Battery Assy (Gs Yuasa Ytz14s) art. YTZ-14S00-00-00
По запросу
7
Cover, Battery art. 2D1-82129-00-00
По запросу
8
Band, Battery art. 2D1-82131-00-00
По запросу
9
Hook art. 5YU-2162A-00-00
По запросу
10
Реле стартера Yamaha art. 2C0-81940-00-00
По запросу
11
. .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
12
Cover, Lead Wire art. 5SL-82119-10-00
По запросу
13
Damper art. 2D1-82176-00-00
По запросу
14
Болт с фланцем art. 95027-06008-00
По запросу
15
Wire Harness Assy art. 3C3-82590-10-00
По запросу
16
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
17
Предохранитель электрический (25A-BL) Yamaha art. 5JJ-82151-70-00
от 788 ₽
18
Предохранитель 15А art. 67F-82151-50-00
По запросу
19
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
20
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
21
Bolt, Flange art. 95811-06025-00
По запросу
22
Relay Assy (5Vk-40) art. 5VK-81950-42-00
По запросу
23
Relay Assy (5Jj-20) art. 5JJ-81950-20-00
По запросу
24
. .Holder, Relay art. 5JJ-81952-00-00
По запросу
25
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
26
Bolt, Hex. Socket Head art. 91317-04025-00
По запросу
27
Washer, Plate art. 90201-047A2-00
По запросу
28
Nut, Spring art. 90183-04039-00
По запросу
29
Main Switch Steering Lock art. 3C3-82501-10-00
По запросу
30
Ключ зажигания Yamaha art. 4BH-82511-09-00
По запросу
31
Bolt art. 90109-08196-00
По запросу
32
Хомут с фиксатором art. 90464-10112-00
По запросу
33
Band art. 1UA-82591-00-00
По запросу
34
Зажим art. 90464-15195-00
По запросу
35
Protecter, Wire Harness art. 2D1-82589-02-00
По запросу
36
Clamp art. 90464-12012-00
По запросу
37
Wire, Minus Lead art. 2D1-82116-00-00
По запросу
38
Horn art. 2D1-83371-00-00
По запросу
39
Band art. 3MA-82591-00-00
По запросу
40
Flasher Relay Assy art. 4MY-83350-03-00
По запросу
41
Реле Yamaha art. 5EA-81950-20-00
от 7 500 ₽
42
. .Holder, Relay art. 5EA-81952-00-00
По запросу
43
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
44
Clamp art. 90464-13077-00
По запросу
