модель 2008 года
- Модель Royal Star
- Код модели ROYAL STAR TOUR DELUXE S (XVZ13CTSX)

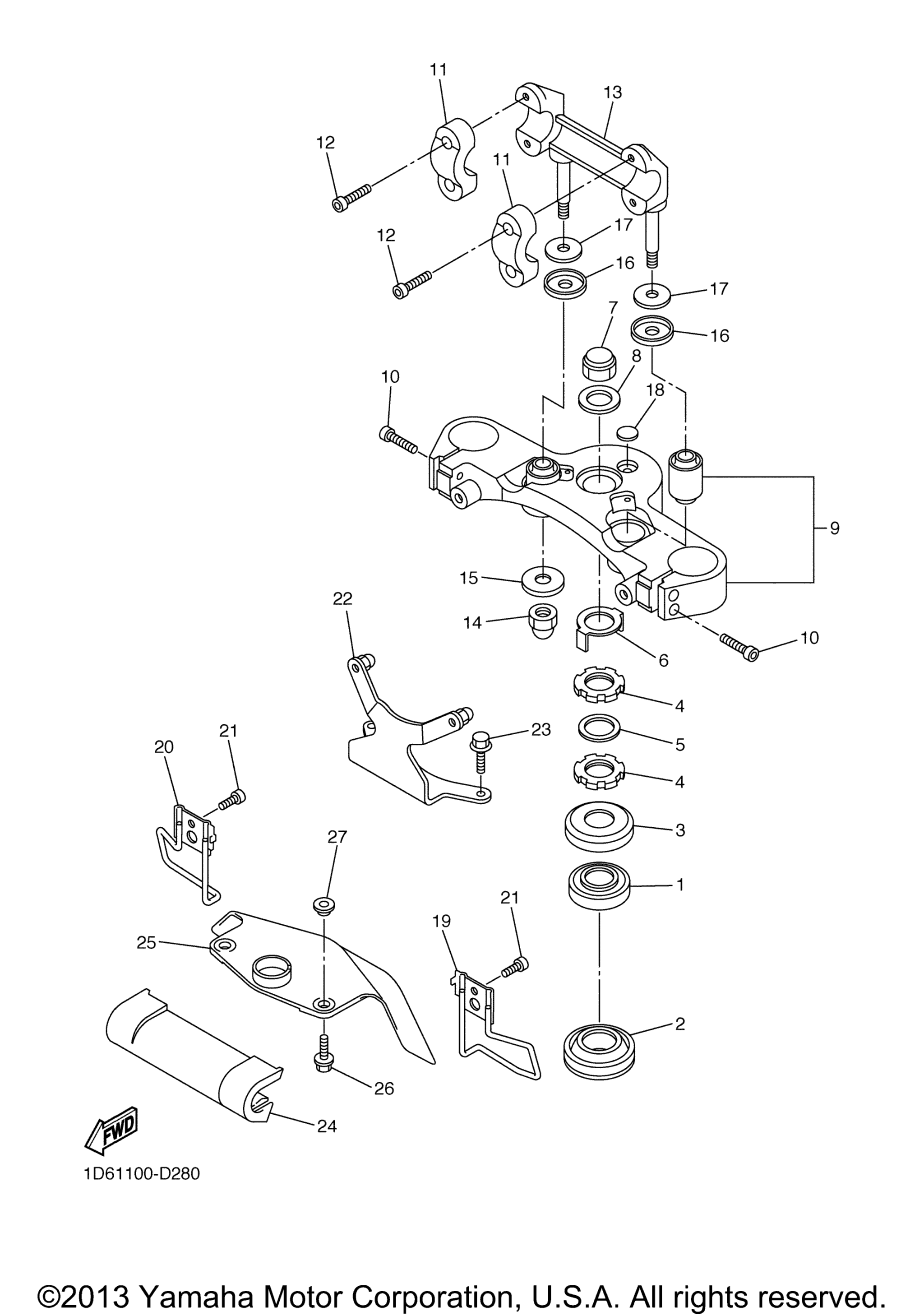

Схема рулевого управления для ROYAL STAR TOUR DELUXE S (XVZ13CTSX)
Схема
Детали
Номер
Наименование детали
Цена
1
Bearing art. 93332-00001-00
По запросу
2
Bearing art. 93332-00008-00
от 5 500 ₽
Аналог
5 500 ₽
Требуется 1 шт.
3
Cover, Ball Race 2 art. 1W1-23416-00-00
По запросу
4
Nut, Special Shape art. 90179-25004-00
По запросу
5
Washer, Plate art. 90202-26142-00
По запросу
6
Washer, Special art. 26H-23418-01-00
По запросу
7
Nut, Crown art. 90176-22081-00
По запросу
8
Washer, Plate art. 90201-22018-00
По запросу
9
Crown, Handle art. 1D6-W2341-10-00
По запросу
10
Bolt, Hexagon Socket Head art. 91314-06030-00
По запросу
11
Holder, Handle Upper art. 1D6-23441-00-00
По запросу
12
Болт Yamaha art. 91314-08025-00
от 1 092 ₽
13
Holder, Handle Lower art. 1D6-23442-01-00
По запросу
14
Nut, Crown art. 90176-12052-00
По запросу
15
Washer, Plate art. 90201-12015-00
По запросу
16
Прокладка амортизирующая Yandex art. 3DM-23445-00-00
По запросу
17
Washer, Plate art. 90201-14220-00
По запросу
18
.Emblem art. 4XV-2341B-00-00
По запросу
19
Guide, Cable art. 1D6-2331E-00-00
По запросу
20
Guide, Cable art. 1D6-23389-00-00
По запросу
21
Болт Yamaha art. 91317-06012-00
По запросу
22
Stay, Headlight art. 1D6-23174-00-00
По запросу
23
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
24
Cover, Outer 1 art. 4NK-23122-01-00
По запросу
25
Cover, Steering art. 4XY-23818-00-00
По запросу
26
Screw, With Washer art. 90159-06016-00
По запросу
27
Collar art. 90387-06681-00
По запросу
