модель 2008 года
- Модель WR450
- Код модели WR450F (WR450FX)

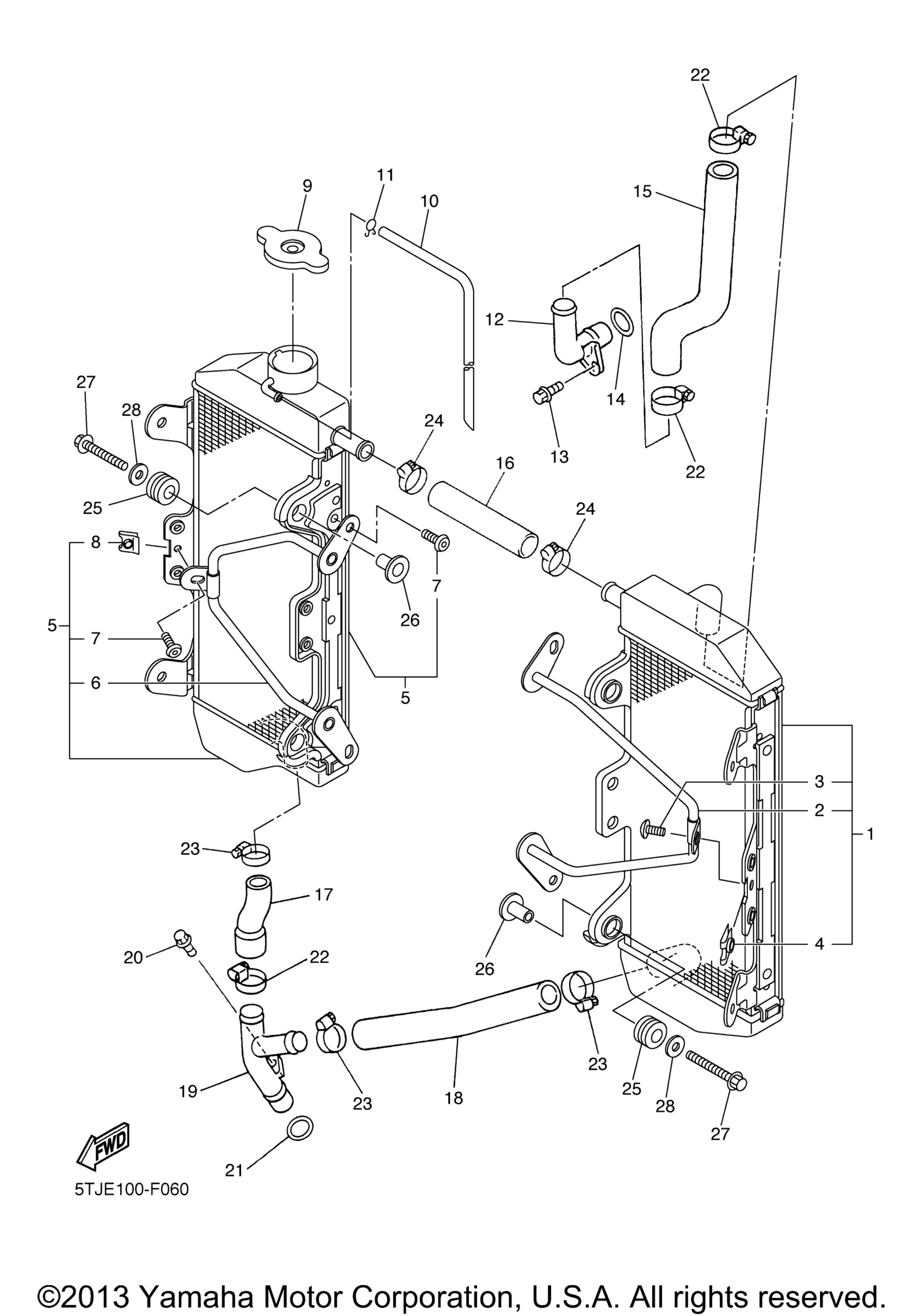

Схема шланга радиатора для WR450F (WR450FX)
Схема
Детали
Номер
Наименование детали
Цена
1
Radiator Assy art. 5TJ-1240A-E0-00
По запросу
2
. .Stay, Radiator art. 2S2-12464-70-00
По запросу
3
Болт Yamaha art. 92012-06010-00
По запросу
4
. Nut, Spring art. 90183-060A6-00
По запросу
5
Radiator Comp art. 2S2-12461-70-00
По запросу
6
. .Stay, Radiator art. 2S2-12464-70-00
По запросу
7
Болт Yamaha art. 92012-06010-00
По запросу
8
. Nut, Spring art. 90183-060A6-00
По запросу
9
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
10
Tube, Flexible Vinyl art. 91A20-05145-00
По запросу
11
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
12
Pipe 1 art. 2S2-12481-00-00
По запросу
13
Болт Yamaha art. 91317-06012-00
По запросу
14
O-Ring INC. IN BOTTOM END GASKET KIT art. 93210-16500-00
По запросу
15
Hose 1 art. 2S2-12576-00-00
По запросу
16
Pipe 2 art. 1C3-12482-00-00
По запросу
17
Hose 3 art. 2S2-12578-00-00
По запросу
18
Hose 4 art. 5TJ-12579-E0-00
По запросу
19
Pipe 2 art. 2S2-12482-00-00
По запросу
20
Болт Yamaha art. 95022-06012-00
По запросу
21
O-Ring INC. IN BOTTOM END GASKET KIT art. 93210-16500-00
По запросу
22
Hose Clamp Assy art. 90450-28001-00
По запросу
23
Hose Clamp Assy art. 90450-22M14-00
По запросу
24
Hose Clamp Assy art. 90450-18M09-00
По запросу
25
Grommet art. 90480-15528-00
По запросу
26
Collar art. 90387-06065-00
По запросу
27
Bolt, Flange art. 90105-06111-00
По запросу
28
Washer, Plate art. 90201-06571-00
По запросу
