модель 2008 года
- Модель YZF-R1
- Код модели R1 (YZFR1XCR) CA

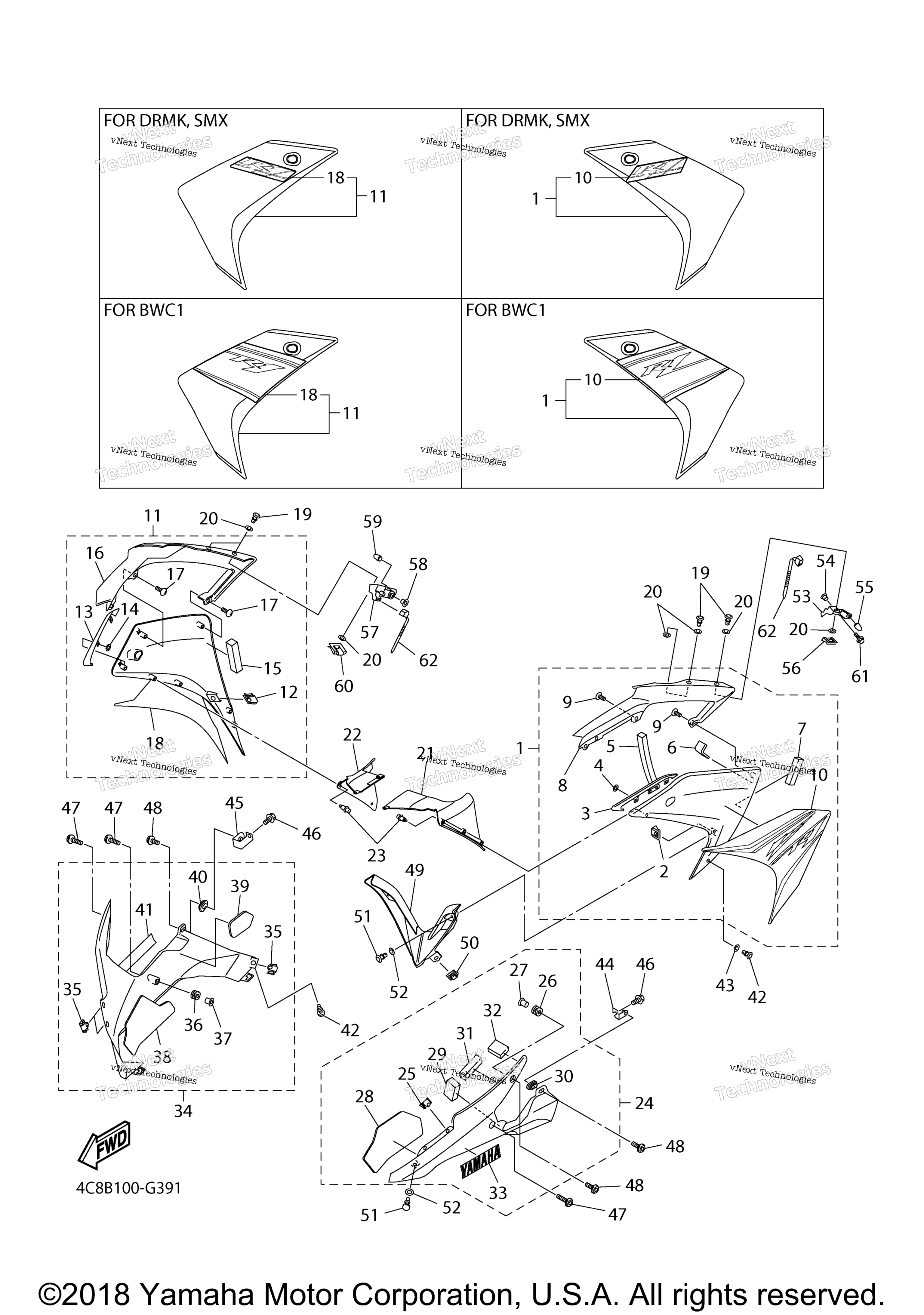

Схема обтекателя 2 для R1 (YZFR1XCR) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Panel Assembly 1 UR FOR SMX art. 4C8-Y283U-A0-P3
По запросу
1
Panel Assembly 1 UR FOR DRMK art. 4C8-Y283U-B0-P5
По запросу
1
Panel Assembly 1 UR FOR DPBMC art. 4C8-Y283U-90-P0
По запросу
2
. Plate, Spring art. 5PW-2177L-01-00
По запросу
3
. Cover 1 art. 4C8-28219-00-00
По запросу
4
. Nut, Spring art. 90183-05M02-00
По запросу
5
. Damper 3 art. 4C8-28425-00-00
По запросу
6
. Damper 4 art. 4C8-28435-00-00
По запросу
7
. Damper 1 art. 4C8-28217-00-00
По запросу
8
. Cover 7 UR FOR DPBMC art. 4C8-2117V-00-P0
По запросу
8
. Cover 7 UR FOR DRMK art. 4C8-2117V-00-P3
По запросу
8
. Cover 7 UR FOR SMX art. 4C8-2117V-00-P1
По запросу
9
Винт Yamaha art. 97702-50016-00
По запросу
10
. Emblem 1 UR FOR DRMK art. 4C8-2834C-00-00
По запросу
10
. Emblem 1 UR FOR SMX art. 4C8-2834C-10-00
По запросу
10
. Graphic 1 UR FOR DPBMC art. 4C8-28391-60-00
По запросу
11
Panel Assembly 2 UR FOR DPBMC art. 4C8-Y283V-90-P0
По запросу
11
Panel Assembly 2 UR FOR DRMK art. 4C8-Y283V-B0-P5
По запросу
11
Panel Assembly 2 UR FOR SMX art. 4C8-Y283V-A0-P3
По запросу
12
. Plate, Spring art. 5PW-2177L-01-00
По запросу
13
. Cover 2 art. 4C8-28229-00-00
По запросу
14
. Nut, Spring art. 90183-05M02-00
По запросу
15
. Damper 8 art. 4C8-2847N-00-00
По запросу
16
. Cover 8 UR FOR SMX art. 4C8-2117W-00-P1
По запросу
16
. Cover 8 UR FOR DRMK art. 4C8-2117W-00-P3
По запросу
16
. Cover 8 UR FOR DPBMC art. 4C8-2117W-00-P0
По запросу
17
Винт Yamaha art. 97702-50016-00
По запросу
18
. Graphic 2 UR FOR DPBMC art. 4C8-28392-60-00
По запросу
18
. Emblem 1 UR FOR DRMK art. 4C8-2834C-00-00
По запросу
18
. Emblem 1 UR FOR SMX art. 4C8-2834C-10-00
По запросу
19
Head art. 5PW-28386-00-00
По запросу
20
Накладка art. 2TK-21757-00-00
По запросу
21
Panel, Inner 1 art. 4C8-2836K-00-00
По запросу
22
Panel, Inner 2 art. 4C8-2836L-00-00
По запросу
23
Rivet art. 90269-06008-00
По запросу
24
Cover Assy, Under UR FOR DRMK art. 4C8-Y2808-90-P3
По запросу
24
Cover Assy, Under UR FOR DPBMC art. 4C8-Y2808-90-P1
По запросу
24
Cover Assy, Under UR FOR SMX art. 4C8-Y2808-80-P1
По запросу
25
. Plate, Spring art. 5PW-2177L-01-00
По запросу
26
. Grommet art. 90480-12596-00
По запросу
27
. .Collar art. 90387-06159-00
По запросу
28
. Seat 3 art. 4C8-2848L-00-00
По запросу
29
. Damper 5 art. 4C8-2837J-00-00
По запросу
30
. .Collar art. 5TA-21749-00-00
По запросу
31
. Damper 1 art. 4C8-28415-00-00
По запросу
32
. Damper 2 art. 4C8-28416-00-00
По запросу
33
. Emblem, Yamaha UR FOR DRMK art. 4C8-2153A-00-00
По запросу
33
. Emblem, Yamaha UR FOR SMX art. 4C8-2153E-70-00
По запросу
33
. Emblem, Yamaha UR FOR DPBMC art. 4C8-2153E-80-00
По запросу
34
Cover Assy 2, Under UR FOR SMX art. 4C8-W2809-80-P1
По запросу
34
Cover Assy 2, Under UR FOR DPBMC art. 4C8-Y2809-90-P1
По запросу
34
Cover Assy 2, Under UR FOR DRMK art. 4C8-Y2809-90-P3
По запросу
35
. Plate, Spring art. 5PW-2177L-01-00
По запросу
36
. Grommet art. 90480-12596-00
По запросу
37
. .Collar art. 90387-06159-00
По запросу
38
. Seat 4 art. 4C8-2848M-00-00
По запросу
39
. Seat 6 art. 4C8-2848P-00-00
По запросу
40
. .Collar art. 5TA-21749-00-00
По запросу
41
. Emblem, Yamaha UR FOR DPBMC art. 4C8-2153E-80-00
По запросу
41
. Emblem, Yamaha UR FOR SMX art. 4C8-2153E-70-00
По запросу
41
. Emblem, Yamaha UR FOR DRMK art. 4C8-2153A-00-00
По запросу
42
Head art. 5PW-28386-00-00
По запросу
43
Накладка art. 2TK-21757-00-00
По запросу
44
Bracket 1 art. 4C8-2836A-00-00
По запросу
45
Bracket 2 art. 4C8-2836E-00-00
По запросу
46
Болт Yamaha art. 90109-06056-00
от 788 ₽
47
Bolt, Hex. Socket Button art. 90111-06030-00
По запросу
48
Screw art. 90149-06105-00
По запросу
49
Panel, Inner 3 art. 4C8-2836M-00-00
По запросу
50
Plate, Spring art. 5PW-2177L-01-00
По запросу
51
Head art. 5PW-28386-00-00
По запросу
52
Накладка art. 2TK-21757-00-00
По запросу
53
Bracket 3 art. 4C8-2836F-01-00
По запросу
54
Collar art. 90387-06681-00
По запросу
55
Damper 2 art. 2MG-21639-00-00
По запросу
56
Plate, Spring art. 5PW-2177L-01-00
По запросу
57
Bracket 4 art. 4C8-2836G-01-00
По запросу
58
Collar art. 90387-06681-00
По запросу
59
Damper 2 art. 2MG-21639-00-00
По запросу
60
Plate, Spring art. 5PW-2177L-01-00
По запросу
61
Bolt, With Washer art. 90119-06226-00
По запросу
62
Clamp art. 90464-13077-00
По запросу
