модель 2009 года
- Модель FJR1300
- Код модели FJR 1300A (FJR13AYCB) CA

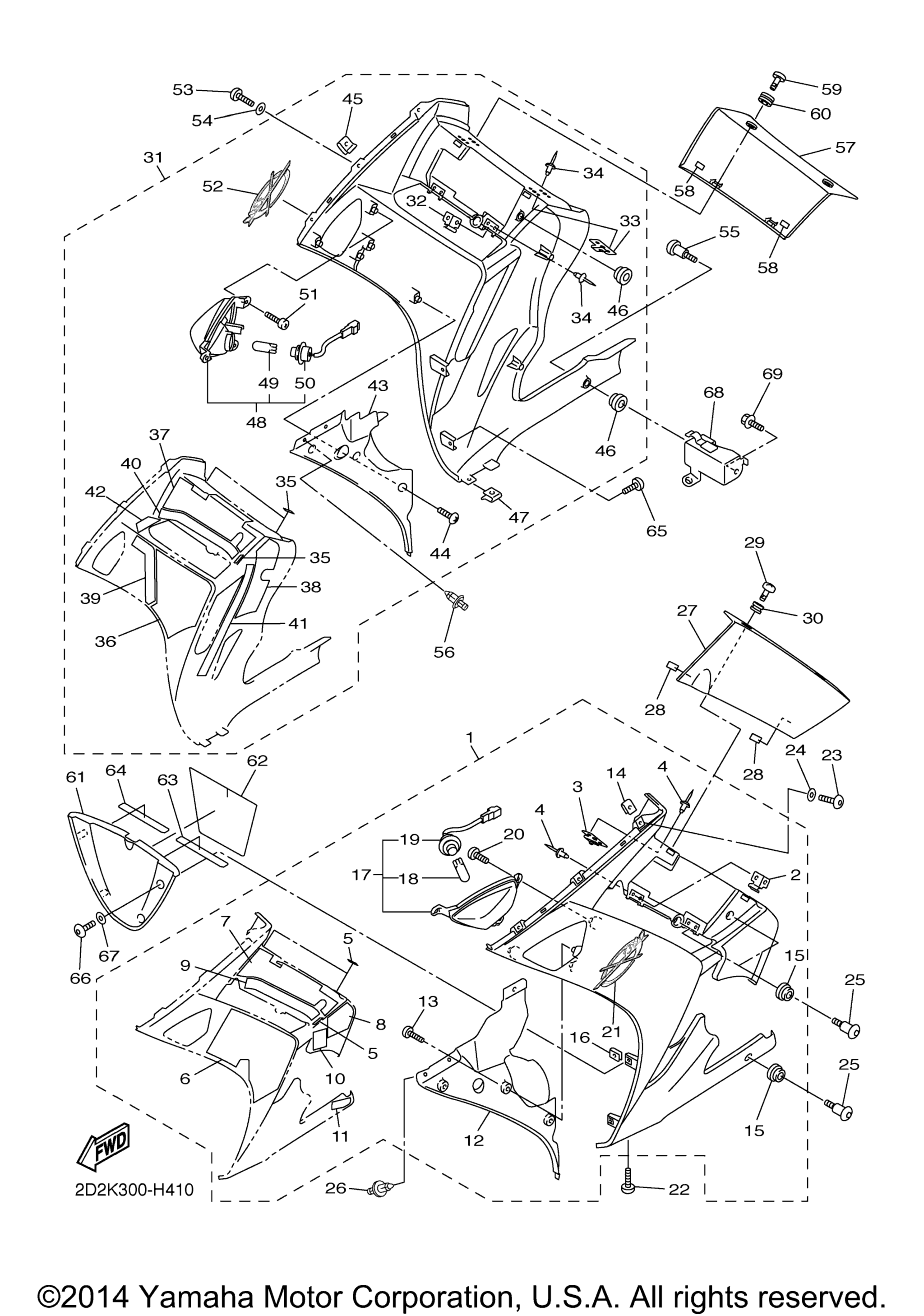

Схема обтекателя 2 для FJR 1300A (FJR13AYCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Body, Front Lower 1 SMX (CALIFORNIA) art. 3P6-Y283J-L0-P5
По запросу
1
Body, Front Lower 1 SMX art. 3P6-Y283J-K0-P7
По запросу
2
. .Hinge art. 3P6-21796-00-00
По запросу
3
. .Plate, Spring art. 3XV-2177L-00-00
По запросу
4
. .Rivet, Blind art. 90267-32103-00
По запросу
5
. .Seal art. 3P6-28307-00-00
По запросу
6
. .Damper 1 art. 3P6-28415-00-00
По запросу
7
. .Damper 2 art. 3P6-28416-00-00
По запросу
8
. .Damper 4 art. 3P6-28435-00-00
По запросу
9
. .Damper 3 art. 3P6-2834E-00-00
По запросу
10
. .Damper 5 art. 3P6-2837J-00-00
По запросу
11
. .Damper 5 art. 5VY-2837J-00-00
По запросу
12
. Panel, Inner 1 art. 3P6-2836K-00-00
По запросу
13
Винт Yamaha art. 97702-50016-00
По запросу
14
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
15
Втулка резиновая Yamaha art. 90480-13014-00
от 882 ₽
16
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
17
. .Front Flasher Light Assy 1 art. 3P6-83310-10-00
По запросу
18
. . .Bulb, Flasher (12V-21/5W) art. 3P6-83331-10-00
По запросу
19
. . ..Socket Cord Assy art. 3P6-83509-10-00
По запросу
20
Винт Yamaha art. 97702-50016-00
По запросу
21
. .Emblem 3D art. 3P6-2839B-00-00
По запросу
22
Bolt,Hex. Socket Button art. 90111-05003-00
По запросу
23
Bolt,Hex. Socket Button art. 90111-05003-00
По запросу
24
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
25
Bolt art. 90109-06037-00
По запросу
26
Rivet art. 90269-06008-00
По запросу
27
Visor, Side 1 SMX art. 3P6-2830C-01-P7
По запросу
28
Damper 1 art. 3P6-28217-00-00
По запросу
29
Head art. 3XV-28386-00-00
По запросу
30
Grommet art. 90480-09001-00
По запросу
31
Body, Front Lower 2 SMX (CALIFORNIA) art. 3P6-Y283K-L0-P5
По запросу
31
Body, Front Lower 2 SMX U49 art. 3P6-Y283K-K0-P7
По запросу
32
. .Hinge art. 3P6-21796-00-00
По запросу
33
. .Plate, Spring art. 3XV-2177L-00-00
По запросу
34
. .Rivet, Blind art. 90267-32103-00
По запросу
35
. .Seal art. 3P6-28307-00-00
По запросу
36
. .Damper 3 art. 3P6-28425-00-00
По запросу
37
. .Damper 2 art. 3P6-28416-10-00
По запросу
38
. .Damper, 4 art. 3P6-28455-00-00
По запросу
39
. .Damper art. 3P6-28371-00-00
По запросу
40
. .Damper art. 3P6-2834F-00-00
По запросу
41
. .Damper 6 art. 3P6-2837K-00-00
По запросу
42
. .Damper 8 art. 3P6-2847N-00-00
По запросу
43
. Panel, Inner 2 art. 3P6-2836L-00-00
По запросу
44
Винт Yamaha art. 97702-50016-00
По запросу
45
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
46
Втулка резиновая Yamaha art. 90480-13014-00
от 882 ₽
47
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
48
. .Front Flasher Light Assy 2 art. 3P6-83320-10-00
По запросу
49
. . .Bulb, Flasher (12V-21/5W) art. 3P6-83331-10-00
По запросу
50
. . ..Socket Assy art. 3P6-83509-00-00
По запросу
51
Винт Yamaha art. 97702-50016-00
По запросу
52
. .Emblem 3D art. 3P6-2839B-00-00
По запросу
53
Bolt,Hex. Socket Button art. 90111-05003-00
По запросу
54
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
55
Bolt art. 90109-06037-00
По запросу
56
Rivet art. 90269-06008-00
По запросу
57
Visor, Side 2 SMX art. 3P6-2830D-01-P7
По запросу
58
Damper 1 art. 3P6-28217-00-00
По запросу
59
Head art. 3XV-28386-00-00
По запросу
60
Grommet art. 90480-09001-00
По запросу
61
Cover, Lower SMX art. 3P6-28385-11-P0
По запросу
62
Seat art. 3P6-2848H-00-00
По запросу
63
Seat 2 art. 3P6-2848K-00-00
По запросу
64
Seat 3 art. 3P6-2848L-00-00
По запросу
65
Винт Yamaha art. 97702-50016-00
По запросу
66
Bolt,Hex. Socket Button art. 90111-05003-00
По запросу
67
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
68
Bracket 3 art. 5JW-2836F-00-00
По запросу
69
Болт с фланцем art. 95817-06012-00
По запросу
