модель 2009 года
- Модель FZ6
- Код модели FZ6 (FZS6YB)

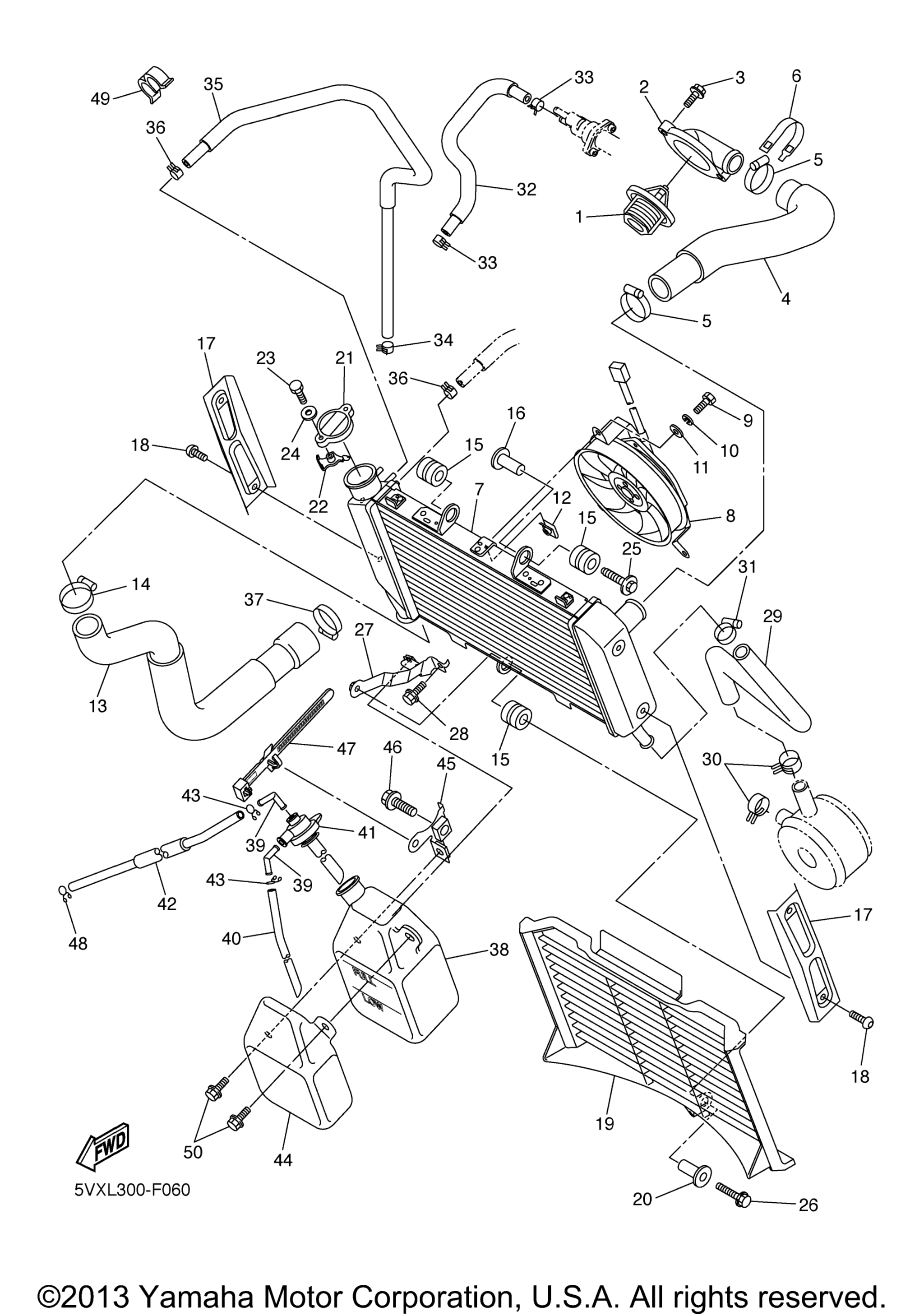

Схема шланга радиатора для FZ6 (FZS6YB)
Схема
Детали
Номер
Наименование детали
Цена
1
Термостат Yamaha art. 5SL-12410-01-00
По запросу
2
Cover, Thermostat art. 5VX-12413-00-00
По запросу
3
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
4
Hose 3 art. 4S8-12578-00-00
По запросу
5
Hose Clamp Assy art. 90450-35001-00
По запросу
6
Cover 2 art. 5GV-1246E-00-00
По запросу
7
Radiator Assy art. 4S8-12461-00-00
По запросу
8
Blower Assy art. 4S8-12405-00-00
По запросу
9
Bolt art. 97017-06012-00
По запросу
10
Шайба Yamaha art. 92907-06100-00
от 473 ₽
11
Шайба Yamaha art. 92907-06600-00
от 221 ₽
12
Plate art. 1AA-12535-00-00
По запросу
13
Hose 4 art. 4S8-12579-00-00
По запросу
14
Hose Clamp Assy art. 90450-32003-00
По запросу
15
Grommet art. 90480-15363-00
По запросу
16
Collar art. 90387-0614M-00
По запросу
17
Radiator Cover Assy1 art. 5VX-1240J-00-00
По запросу
18
Bolt, Hex. Socket Button art. 90111-06031-00
По запросу
19
Cover, Radiator art. 4S8-12467-00-00
По запросу
20
Collar art. 90387-066H4-00
По запросу
21
Крышка радиатора Yamaha art. 1B3-12462-00-00
По запросу
22
Stopper art. 5FC-12437-00-00
По запросу
23
.Bolt art. 97017-05012-00
По запросу
24
Шайба Yamaha art. 92990-05600-00
от 168 ₽
25
Bolt, With Washer art. 90119-06038-00
По запросу
26
Bolt, Flange art. 95814-06030-00
По запросу
27
Bracket 1 art. 4S8-1244E-00-00
По запросу
28
Bolt, Flange art. 95814-06012-00
По запросу
29
Hose 6 art. 4S8-12589-00-00
По запросу
30
Clip art. 90467-200A0-00
По запросу
31
Hose Clamp Assy art. 90450-22M14-00
По запросу
32
Hose 1 art. 5VX-1243A-00-00
По запросу
33
Clip art. 90467-110A2-00
По запросу
34
Clip art. 90467-10135-00
По запросу
35
Hose, 4 art. 5VX-1244G-00-00
По запросу
36
Clip art. 90467-10135-00
По запросу
37
Hose Clamp Assy art. 90450-32003-00
По запросу
38
Tank, Recovery art. 4P5-21871-00-00
По запросу
39
Elbow art. 26H-21828-00-00
По запросу
40
Hose (L200) art. 90445-08684-00
По запросу
41
Cap art. 3P6-21875-00-00
По запросу
42
Hose art. 90445-08025-00
По запросу
43
Зажим art. 90467-08021-00
По запросу
44
Cover art. 4P5-2172W-00-00
По запросу
45
Bracket, Recovery Tank art. 4P5-21873-00-00
По запросу
46
Bolt, Flange art. 95024-10020-00
По запросу
47
Clamp art. 90464-07012-00
По запросу
48
Зажим art. 90467-08021-00
По запросу
49
Clamp art. 90464-12238-00
По запросу
50
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
