модель 2009 года
- Модель FZ6
- Код модели FZ6R (FZ6RYB)

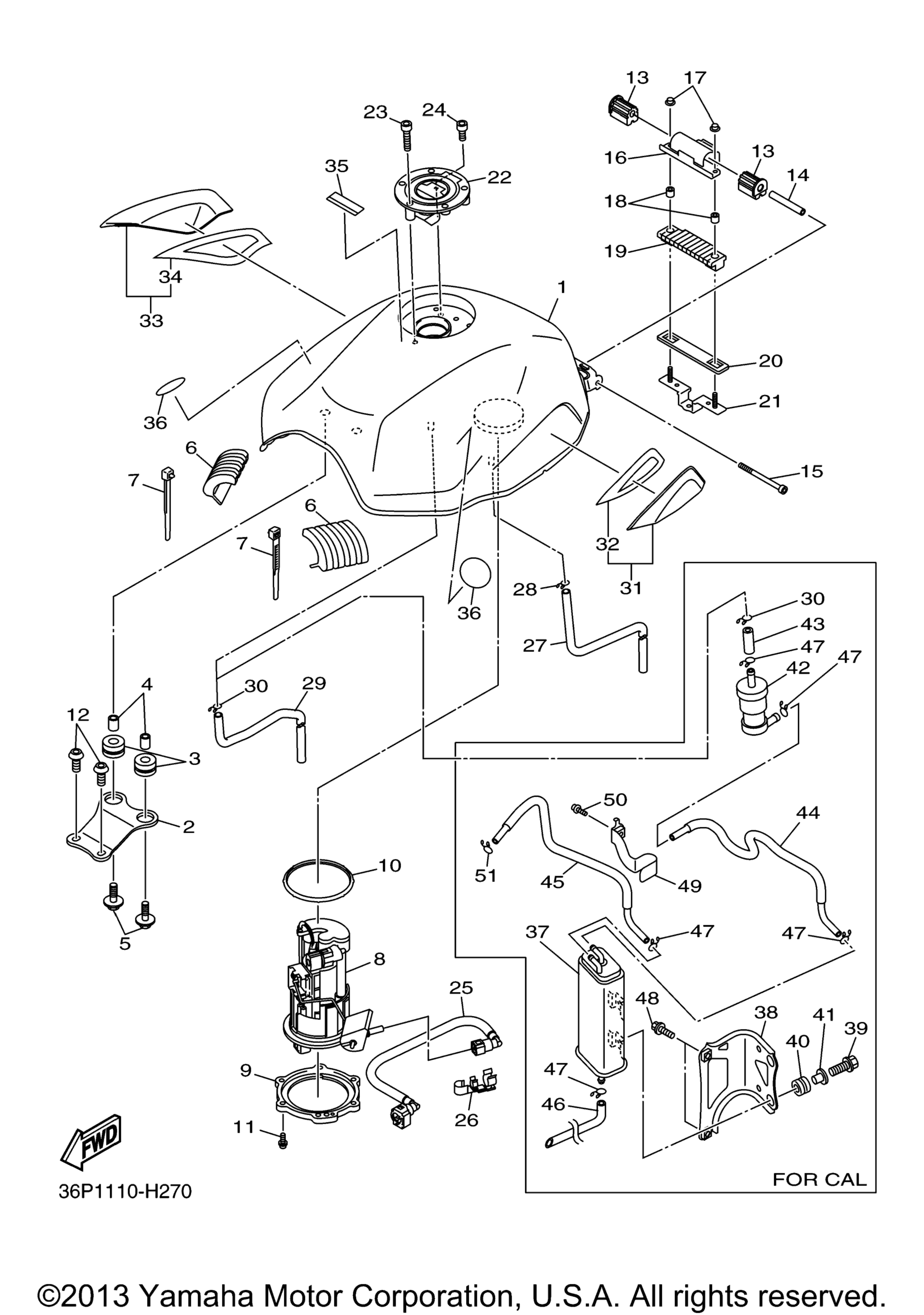

Схема топливного бака для FZ6R (FZ6RYB)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR FOR SMX art. 20S-WK241-01-P0
По запросу
1
Fuel Tank Comp UR FOR DPBMC art. 20S-YK241-00-P2
По запросу
2
Bracket, Fuel Tank 1 art. 20S-24191-00-00
По запросу
3
Grommet art. 90480-16010-00
По запросу
4
Collar art. 90387-06068-00
По запросу
5
Bolt, With Washer art. 90119-06234-00
По запросу
6
Damper, Locating 3 art. 20S-24183-00-00
По запросу
7
Clamp art. 90465-15011-00
По запросу
8
Fuel Pump Comp art. 20S-13907-03-00
По запросу
9
Bracket, Fuel Pump art. 13S-24491-00-00
По запросу
10
O-Ring art. 19B-24486-01-00
По запросу
11
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
12
Bolt, Hex. Socket Button art. 90111-06127-00
По запросу
13
Damper, Locating 1 art. 5VX-24181-00-00
По запросу
14
Collar art. 90387-061W6-00
По запросу
15
Bolt, Hexagon Socket Head art. 91314-06090-00
По запросу
16
Bracket, Tank Fitting art. 20S-2413Y-00-00
По запросу
17
Гайка Yamaha art. 95702-06500-00
По запросу
18
Втулка Yamaha art. 90387-07598-00
По запросу
19
Damper, Locating 1 art. 20S-24181-00-00
По запросу
20
Damper, Plate 1 art. 20S-2414H-00-00
По запросу
21
Nut art. 20S-21296-00-00
По запросу
22
Cap Assy art. 39P-24602-00-00
По запросу
23
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
24
Bolt,Hex.Socket Head art. 91317-05010-00
По запросу
25
Pipe, Fuel 1 art. 5VX-13971-00-00
По запросу
26
Clamp art. 90464-16005-00
По запросу
27
Hose (L650) art. 90445-105K7-00
По запросу
28
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
29
Hose (L650) art. 90445-105K7-00
По запросу
30
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
30
Clip FOR CALIFORNIA art. 90467-100A1-00
По запросу
31
Tank Side Cover Assy 1 art. 20S-24106-01-00
По запросу
32
. Tape 1 art. 20S-2173T-00-00
По запросу
33
Tank Side Cover Assy 2 art. 20S-24108-01-00
По запросу
34
. Tape 2 art. 20S-2173U-00-00
По запросу
35
Label, Caution FOR CALIFORNIA art. 5GK-2118K-00-00
По запросу
36
Emblem art. 5JW-2413B-00-00
По запросу
37
Canister Assy FOR CALIFORNIA art. 5C7-24170-00-00
По запросу
38
Bracket, Canistor FOR CALIFORNIA art. 36P-2419F-00-00
По запросу
39
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
40
Grommet FOR CALIFORNIA art. 90480-13163-00
По запросу
41
Collar FOR CALIFORNIA art. 90387-062L2-00
По запросу
42
Roll Over Valve Assy FOR CALIFORNIA art. 5RB-24180-00-00
По запросу
43
Hose (L30) FOR CALIFORNIA art. 90445-11065-00
По запросу
44
Pipe 4 FOR CALIFORNIA art. 36P-24314-00-00
По запросу
45
Pipe FOR CALIFORNIA art. 36P-14466-00-00
По запросу
46
Pipe 5 FOR CALIFORNIA art. 36P-24315-00-00
По запросу
47
Clip FOR CALIFORNIA art. 90467-100A1-00
По запросу
48
Bolt, Flange FOR CALIFORNIA art. 95814-08016-00
По запросу
49
Guide, Pipe FOR CALIFORNIA art. 36P-24667-00-00
По запросу
50
Bolt, Flange FOR CALIFORNIA art. 95812-06010-00
от 578 ₽
51
Clip FOR CALIFORNIA art. 90467-100A1-00
По запросу
