модель 2009 года
- Модель Raider
- Код модели RAIDER (XV19CYCS) CA

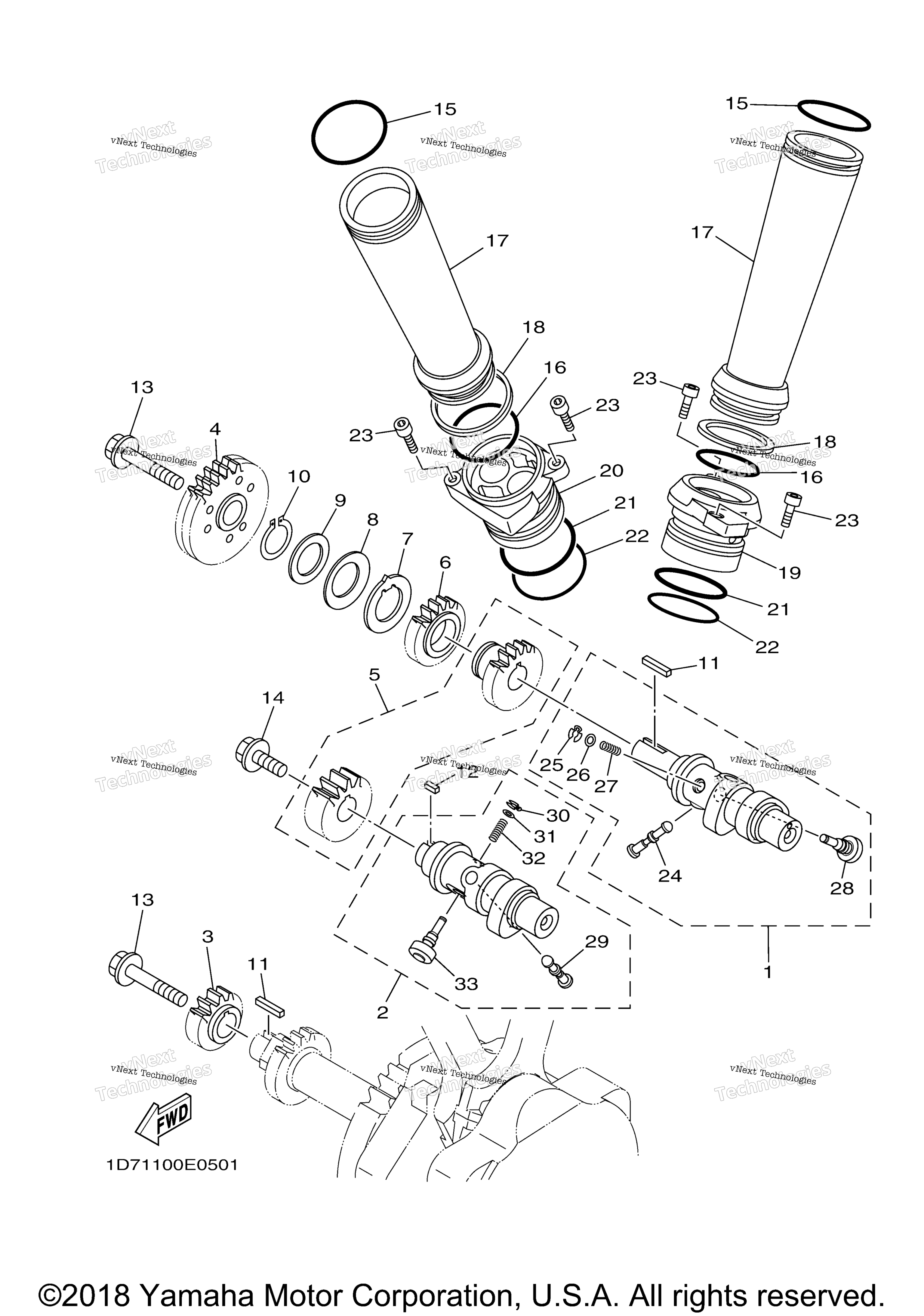

Схема цепи распредвала для RAIDER (XV19CYCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Camshaft Assy 1 art. 1D7-12170-03-00
По запросу
2
Camshaft Assy 2 art. 1D7-12180-03-00
По запросу
3
Gear, Breaker Drive art. 1D7-11534-00-00
По запросу
4
Driven Gear Comp art. 1D7-Y115B-00-00
По запросу
5
Drive Gear Set art. 1D7-W115A-00-00
По запросу
6
Gear 2 art. 4WM-11544-01-00
По запросу
7
Washer 1 art. 1D7-11557-00-00
По запросу
8
Spring art. 4WM-12216-01-00
По запросу
9
Washer, Plate art. 90201-283U6-00
По запросу
10
Circlip art. 99009-28400-00
По запросу
11
Key, Straight art. 90282-03002-00
По запросу
12
.Key, Straight art. 90282-04001-00
По запросу
13
Bolt, Flange art. 90105-10159-00
По запросу
14
.Bolt, Flange art. 90105-10445-00
По запросу
15
O-Ring art. 93210-53638-00
По запросу
16
O-Ring art. 93210-472A9-00
По запросу
17
Guide, Push Rod art. 1D7-12155-10-00
По запросу
18
Cap, Tensioner Case art. 5PX-12215-00-00
По запросу
19
Housing art. 1D7-12147-00-00
По запросу
20
Housing art. 1D7-12148-00-00
По запросу
21
O-Ring art. 93210-54175-00
По запросу
22
O-Ring art. 93210-54452-00
По запросу
23
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
24
. Pin, Decompression art. 1D7-12276-03-00
По запросу
25
. .Circlip art. 93430-04055-00
По запросу
26
. Washer, Plate art. 90201-05M04-00
По запросу
27
. .Spring, Decompression art. 1D7-12287-00-00
По запросу
28
. .Decompression Assy art. 1D7-12280-00-00
По запросу
29
. Pin, Decompression art. 1D7-12276-03-00
По запросу
30
. .Circlip art. 93430-04055-00
По запросу
31
. Washer, Plate art. 90201-05M04-00
По запросу
32
. .Spring, Decompression art. 1D7-12287-00-00
По запросу
33
. .Decompression Assy art. 1D7-12280-00-00
По запросу
