модель 2009 года
- Модель Raider
- Код модели RAIDER (XV19CYS)

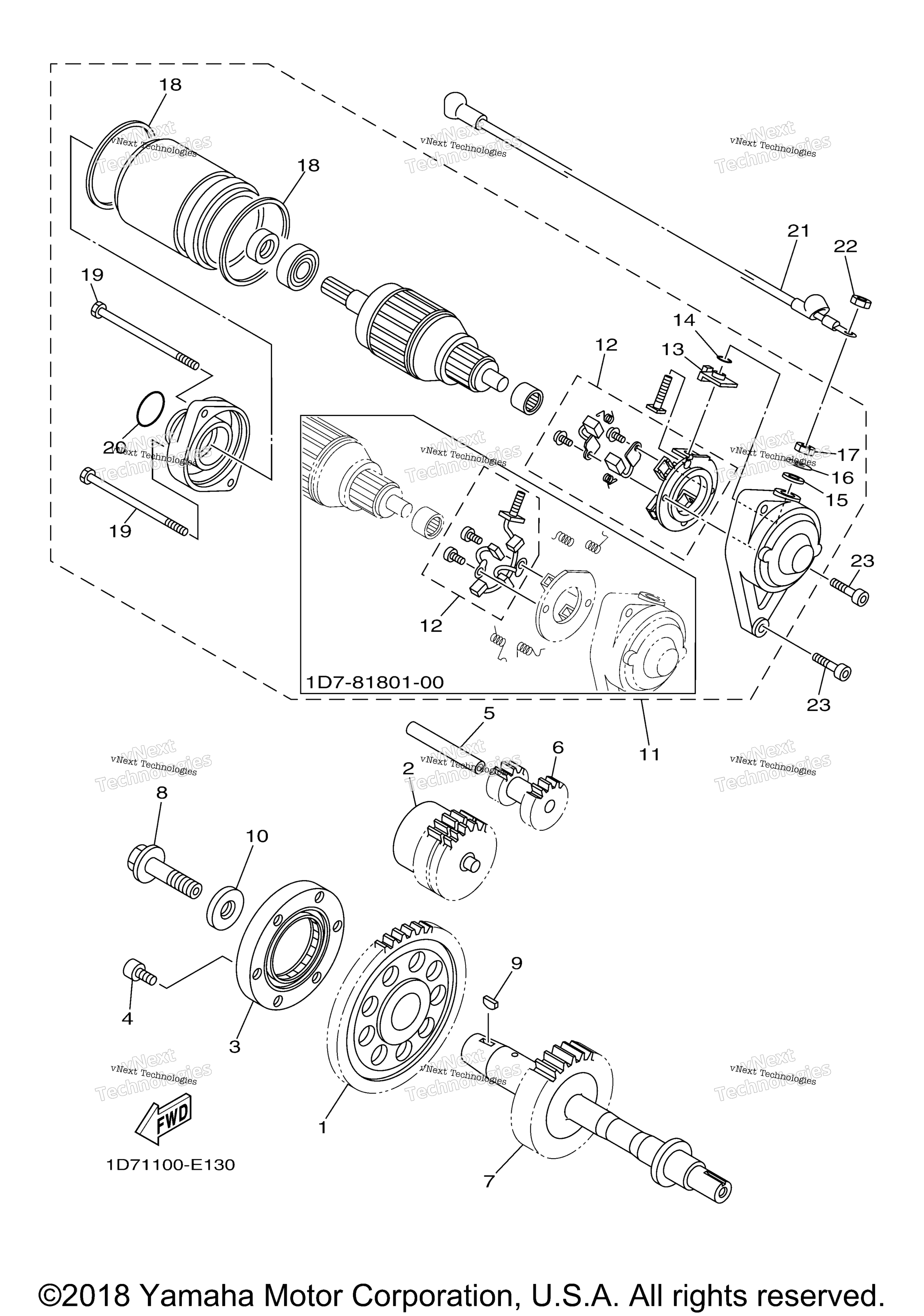

Схема стартера для RAIDER (XV19CYS)
Схема
Детали
Номер
Наименование детали
Цена
1
Gear 3 art. 1D7-15515-00-00
По запросу
2
Damper Assy art. 1D7-15560-10-00
По запросу
3
Starter One-Way Assy art. 4WM-15590-00-00
По запросу
4
Bolt, Hexagon Socket Head art. 91317-08016-00
По запросу
5
Shaft 1 art. 1D7-15521-00-00
По запросу
6
Gear, Idler 1 art. 1D7-15512-00-00
По запросу
7
Shaft art. 1D7-15659-00-00
По запросу
8
Bolt, Flange art. 90105-12005-00
По запросу
9
Шпонка коленвала Yamaha art. 90280-05001-00
от 1 438 ₽
10
Washer, Plate art. 90201-12008-00
По запросу
11
Motor Assy USE WITH 2S3-81801-00-00 art. 1D7-81890-01-00
По запросу
12
. . Brush Set art. 1D7-81801-00-00
По запросу
12
. . .Brush Set USE WITH 1D7-81890-01-00 art. 2S3-81801-00-00
По запросу
13
. .Bush, Terminal art. 5PX-8182G-00-00
По запросу
14
. .O-Ring art. 93210-06632-00
По запросу
15
. .Washer, Plain art. 5PX-8181L-00-00
По запросу
16
. .Washer, Plate art. 90201-06726-00
По запросу
17
. Nut art. 95380-06700-00
По запросу
18
. .Gasket art. 1D7-81861-00-00
По запросу
19
. .Screw art. 5PX-81846-00-00
По запросу
20
. .O-Ring art. 93210-25711-00
По запросу
21
Cord Comp art. 1D7-8183G-00-00
По запросу
22
Nut art. 95380-06700-00
По запросу
23
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
