модель 2009 года
- Модель V-max
- Код модели V MAX (VMX17YCB) CA

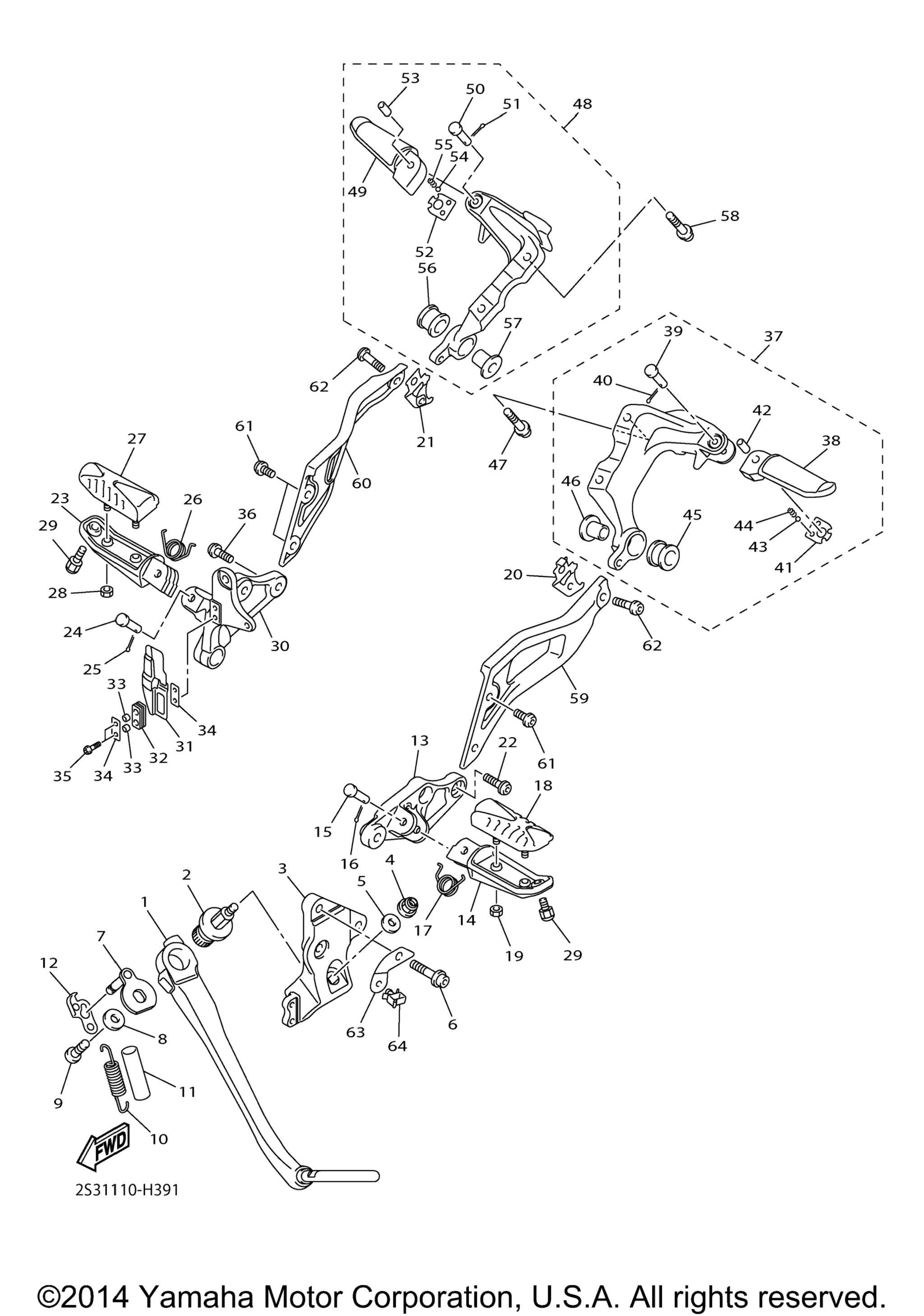

Схема подножки и подставки для V MAX (VMX17YCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Stand, Side art. 2S3-27311-00-00
По запросу
2
Guide, Side Stand art. 2S3-27351-00-00
По запросу
3
Bracket, Side Stand art. 2S3-27321-00-00
По запросу
4
Nut, Self-Locking art. 90185-10170-00
По запросу
5
Шайба, пластина art. 90201-101J1-00
По запросу
6
Bolt, Hexagon Socket Head art. 90110-08090-00
По запросу
7
Hook, Side Stand art. 2S3-27352-00-00
По запросу
8
Washer, Plate art. 90201-081R9-00
По запросу
9
Болт Yamaha art. 90111-08029-00
от 830 ₽
10
Spring, Main Stand art. 2S3-27116-00-00
По запросу
11
Hose (L60) art. 90445-197J2-00
По запросу
12
Link, Side Stand art. 2S3-27315-00-00
По запросу
13
Bracket 2 art. 2S3-27442-01-00
По запросу
14
Footrest art. 2S3-27451-00-00
По запросу
15
Pin art. 91702-08040-00
По запросу
16
Шплинт Yamaha art. 91490-25020-00
По запросу
17
Spring, Torsion art. 90508-20572-00
По запросу
18
Cover, Footrest art. 2S3-27413-00-00
По запросу
19
Nut, U art. 95604-05100-00
По запросу
20
Bracket 1 art. 2S3-2172K-00-00
По запросу
21
Bracket 2 art. 2S3-2172L-00-00
По запросу
22
Bolt art. 90109-085G6-00
По запросу
23
Footrest art. 2S3-27461-00-00
По запросу
24
Pin art. 91702-08040-00
По запросу
25
Шплинт Yamaha art. 91490-25020-00
По запросу
26
Spring, Torsion art. 90508-20572-00
По запросу
27
Cover, Footrest art. 2S3-27413-00-00
По запросу
28
Nut, U art. 95604-05100-00
По запросу
29
Bolt art. 2S3-27317-10-00
По запросу
30
Bracket 3 art. 2S3-27443-01-00
По запросу
31
Stay, Stop Switch art. 2S3-2144G-00-00
По запросу
32
Grommet art. 2S3-28187-00-00
По запросу
33
Collar art. 90387-05046-00
По запросу
34
Plate, Footrest art. 2S3-27415-00-00
По запросу
35
Bolt, Hex. Socket Button art. 92014-05020-00
По запросу
36
Bolt art. 90109-085G6-00
По запросу
37
Rear Footrest Assy 1 art. 2S3-27430-00-00
По запросу
38
. Footrest, Rear 1 art. 5JJ-27431-10-00
По запросу
39
. .Pin art. 91701-06032-00
По запросу
40
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
41
. Washer, Special art. 5JJ-27437-01-00
По запросу
42
. Collar art. 90387-06697-00
По запросу
43
. Ball art. 93501-04011-00
По запросу
44
Пружина Yamaha art. 90501-12743-00
По запросу
45
. .Damper, Muffler art. 4XV-27424-00-00
По запросу
46
. .Collar art. 90387-08005-00
По запросу
47
Bolt, Hexagon Socket Head art. 90110-08199-00
По запросу
48
Rear Footrest Assy 2 art. 2S3-27440-00-00
По запросу
49
. Footrest, Rear 2 art. 5JJ-27441-10-00
По запросу
50
. .Pin art. 91701-06032-00
По запросу
51
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
52
. Washer, Special art. 5JJ-27437-01-00
По запросу
53
. Collar art. 90387-06697-00
По запросу
54
. Ball art. 93501-04011-00
По запросу
55
Пружина Yamaha art. 90501-12743-00
По запросу
56
. .Damper, Muffler art. 4XV-27424-00-00
По запросу
57
. .Collar art. 90387-08005-00
По запросу
58
Bolt, Hexagon Socket Head art. 90110-08199-00
По запросу
59
Plate 1 art. 2S3-27445-00-00
По запросу
60
Plate 2 art. 2S3-27446-00-00
По запросу
61
.Screw art. 90149-06298-00
По запросу
62
Screw art. 90149-06302-00
По запросу
63
Bracket 1 art. 2S3-2787A-00-00
По запросу
64
Clamp art. 90464-16021-00
По запросу
