модель 2009 года
- Модель V-STAR 650
- Код модели V STAR 650 CUSTOM (XVS65YCL) CA

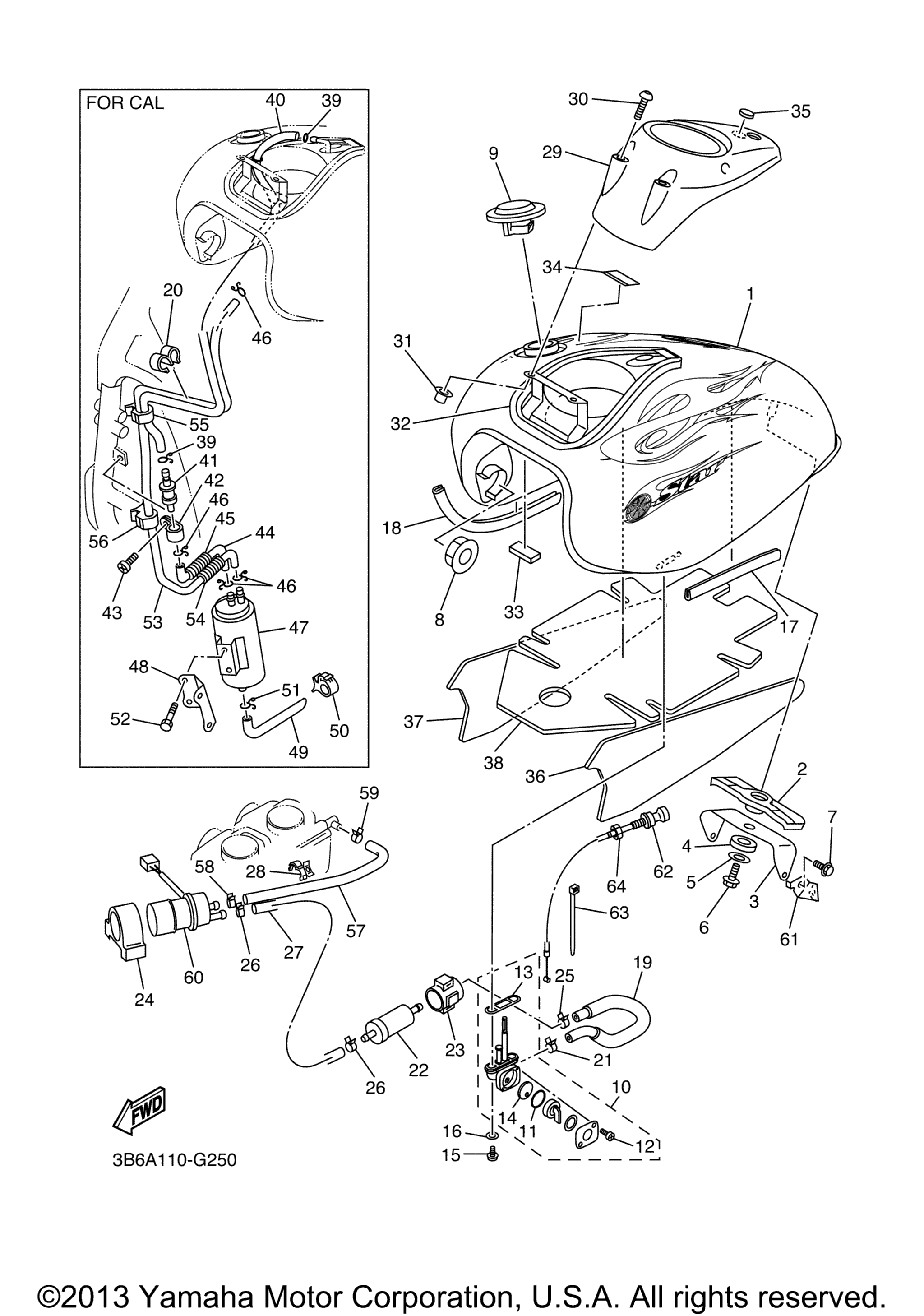

Схема топливного бака для V STAR 650 CUSTOM (XVS65YCL) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp PBM7 FOR CA art. 5SC-Y2410-10-X3
По запросу
1
Fuel Tank Comp PBM7 FOR U49 art. 5SC-Y2410-30-W4
По запросу
2
Damper, Locating 2 art. 4TR-24182-00-00
По запросу
3
Bracket, Tank Fitting art. 4TR-2413Y-00-00
По запросу
4
Damper, Locating 3 art. 4TR-24183-00-00
По запросу
5
Washer art. 90209-06011-00
По запросу
6
Bolt, Button Head art. 92017-06012-00
По запросу
7
Болт с фланцем art. 95817-08016-00
По запросу
8
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
9
Cap Assy art. 5BN-24602-10-00
По запросу
9
Cap Assy art. 4NK-24602-20-00
По запросу
10
Fuel Cock Assy 1 art. 21V-24500-20-00
По запросу
11
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
12
. .Screw, Pan Head art. 98517-03008-00
По запросу
13
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
14
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
15
Screw art. 90149-06011-00
По запросу
16
Washer, Plate art. 90202-05187-00
По запросу
17
Mole, Side Cover 1 art. 1FK-2171L-00-00
По запросу
18
Mold, Fuel Tank art. 1HX-24188-01-00
По запросу
19
Pipe 3 art. 4TR-24313-10-00
По запросу
20
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
21
Clip art. 90467-10038-00
По запросу
22
Filter Assy art. 1FK-24560-10-00
По запросу
23
Bracket, Filter art. 1FK-24566-00-00
По запросу
24
Band 1 art. 4EB-24398-00-00
По запросу
25
Clip art. 90467-11044-00
По запросу
26
Clip art. 90467-11044-00
По запросу
27
Pipe, Fuel 1 art. 4TR-24311-10-00
По запросу
28
Clamp art. 90464-15192-00
По запросу
29
Cover, Top art. 4TR-2171A-00-00
По запросу
30
Винт Yamaha art. 90149-05299-00
от 578 ₽
31
Гайка Yamaha art. 90179-05523-00
от 525 ₽
32
Seal art. 4TR-2414G-00-00
По запросу
33
Damper art. 3XV-21717-00-00
По запросу
34
Label, Caution art. 5GK-2118K-00-00
По запросу
35
Emblem art. 4TR-2413B-00-00
По запросу
36
Damper, Plate 1 art. 5SC-2414H-00-00
По запросу
37
Damper, Plate 2 art. 5SC-2414J-00-00
По запросу
38
Damper, Plate 3 art. 5SC-2414K-00-00
По запросу
39
Clip art. 90467-100A1-00
По запросу
40
Pipe 2 art. 5BN-24312-10-00
По запросу
41
Клапан опрокидывания Yamaha art. 5PX-24180-00-00
от 5 817 ₽
42
Зажим Yamaha art. 90464-15014-00
По запросу
43
Screw, Bind art. 98907-05010-00
По запросу
44
Pipe 4 art. 5BN-24314-10-00
По запросу
45
Protector, Pipe art. 5BN-24327-00-00
По запросу
46
Clip art. 90467-100A1-00
По запросу
47
Canister Assy art. 2JU-24170-00-00
По запросу
48
Bracket, Canistor art. 5BN-2419F-00-00
По запросу
49
Pipe 5 art. 5BN-24315-10-00
По запросу
50
Clamp art. 90464-15192-00
По запросу
51
Clip art. 90467-100A1-00
По запросу
52
Болт Yamaha art. 95817-06010-00
от 578 ₽
53
Pipe 3 art. 5BN-24313-10-00
По запросу
54
Protector, Pipe art. 5BN-24327-00-00
По запросу
55
Clamp art. 90464-20191-00
По запросу
56
Clamp art. 90464-15192-00
По запросу
57
Hose art. 4TR-14294-10-00
По запросу
58
Clip art. 90467-11044-00
По запросу
59
Clip art. 90467-12124-00
По запросу
60
Fuel Pump Comp art. 5KS-13907-01-00
По запросу
61
Holder, Wire art. 4TR-2637G-00-00
По запросу
62
Cable, Starter 1 art. 4TR-26331-00-00
По запросу
63
Band art. 1UA-82591-00-00
По запросу
64
Nut art. 1VJ-26333-00-00
По запросу
