модель 2009 года
- Модель V star 950
- Код модели V STAR 950 (XVS95YCB) CA

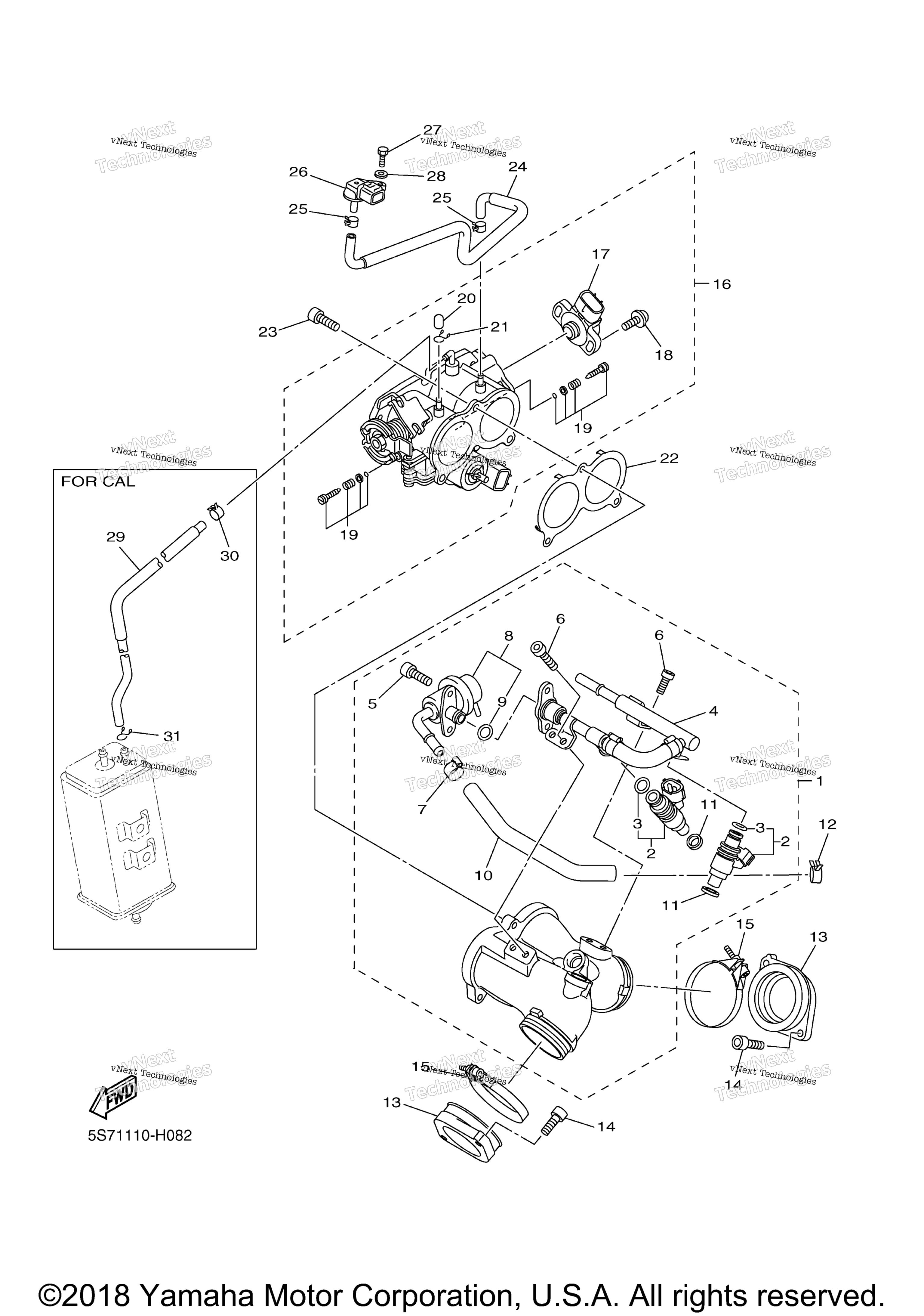

Схема впускной системы 1 для V STAR 950 (XVS95YCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Joint Assy art. 5S7-13590-20-00
По запросу
2
. .Injector art. 5S7-13761-00-00
По запросу
3
Кольцо резиновое Yamaha art. 5PS-14147-00-00
По запросу
4
. .Pipe Inlet Assembly art. 5S7-13930-00-00
По запросу
5
Болт Yamaha art. 91312-05010-00
от 630 ₽
6
. Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
7
. .Clip art. 68V-24387-00-00
По запросу
8
. .Regulator, Pressure art. 5S7-13906-00-00
По запросу
9
. . O-Ring art. 5S7-13769-00-00
По запросу
10
. .Pipe 2 art. 5S7-24312-00-00
По запросу
11
Прокладка Yamaha art. 8FP-13556-00-00
от 1 701 ₽
12
Clip art. 90467-12003-00
По запросу
13
Joint, Carburetor 1 art. 5S7-13586-00-00
По запросу
14
Болт Yamaha art. 91314-06020-00
от 263 ₽
15
Hose Clamp Assy art. 90450-54006-00
По запросу
16
Throttle Body Assy U49 (YB) art. 5S7-13750-01-00
По запросу
16
Throttle Body Assy FOR CALIFORNIA (YCB) art. 5S7-13750-10-00
По запросу
17
. .Throttle Sensor Assy art. 8GL-85885-01-00
По запросу
18
. .Screw art. 4KM-24453-00-00
По запросу
19
. .Air Screw Set art. 3D8-14104-00-00
По запросу
20
. .Cap art. 895-14169-00-00
По запросу
21
. .Clip, Pipe art. 8A7-14139-00-00
По запросу
22
Seal art. BL3-14467-00-00
По запросу
23
Болт Yamaha art. 91314-06020-00
от 263 ₽
24
Hose, Air art. 5S7-13895-00-00
По запросу
25
Clip art. 90467-07093-00
По запросу
26
Датчик давления воздуха Yamaha art. 5S7-82380-00-00
По запросу
27
Bolt art. 97027-05020-00
По запросу
28
Шайба Yamaha art. 92990-05600-00
от 168 ₽
29
Pipe FOR CALIFORNIA (YCB) art. 5S7-14148-00-00
По запросу
30
Clip FOR CALIFORNIA (YCB) art. 90467-09120-00
По запросу
31
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
