модель 2009 года
- Модель YZF-R1
- Код модели YZF-R1 (YZFR1YB)

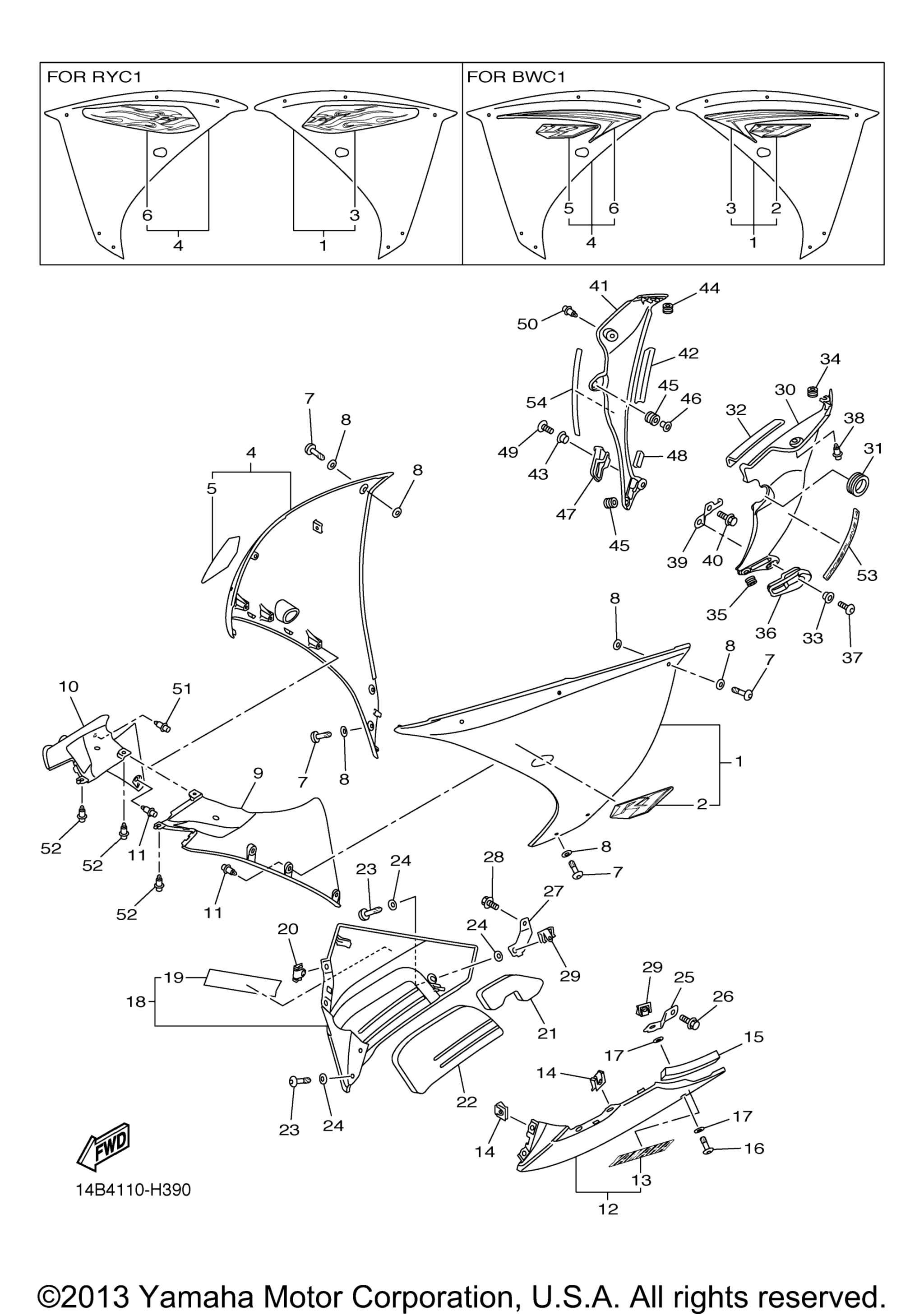

Схема обтекателя 2 для YZF-R1 (YZFR1YB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel Assy 1 UR SMX FOR RYC1 art. 14B-W283U-59-P3
По запросу
1
Panel Assy 1 UR FOR BWC1 art. 14B-W283U-69-P1
По запросу
1
Panel Assy 1 UR MBL2 FOR SMX art. 14B-W283U-39-P4
По запросу
2
. . Emblem UR FOR BWC1 art. 14B-28328-50-00
По запросу
2
. . Emblem UR FOR SMX art. 14B-28368-30-00
По запросу
3
. . Graphic, 1 UR FOR BWC1 art. 14B-28391-50-00
По запросу
3
. . Graphic, 1 UR FOR RYC1 art. 14B-28391-40-00
По запросу
4
Panel Assy 2 UR MBL2 FOR SMX art. 14B-W283V-39-P4
По запросу
4
Panel Assy 2 UR FOR BWC1 art. 14B-W283V-69-P1
По запросу
4
Panel Assy 2 UR SMX FOR RYC1 art. 14B-W283V-59-P3
По запросу
5
. . Emblem UR FOR SMX art. 14B-28368-30-00
По запросу
5
. . Emblem UR FOR BWC1 art. 14B-28338-50-00
По запросу
6
. . Graphic, 2 UR FOR RYC1 art. 14B-28392-40-00
По запросу
6
. . Graphic, 2 UR FOR BWC1 art. 14B-28392-50-00
По запросу
7
Винт Yamaha art. 14B-28386-00-00
По запросу
8
Накладка art. 2TK-21757-00-00
По запросу
9
Panel, Inner 1 art. 14B-2836K-00-00
По запросу
10
Panel, Inner 2 art. 14B-2836L-00-00
По запросу
11
Rivet art. 90269-06008-00
По запросу
12
Under Cover Comp. 1 UR VRC1 FOR BWC1 art. 14B-W2838-F0-P6
По запросу
12
Under Cover Comp. 1 UR FOR RYC1 art. 14B-W2838-E0-P5
По запросу
12
Under Cover Comp. 1 UR FOR SMX art. 14B-W2838-D0-P4
По запросу
13
. . Emblem, Yamaha UR FOR RYC1 art. 14B-2153E-40-00
По запросу
13
. . Emblem, Yamaha UR FOR BWC1 art. 14B-2153E-50-00
По запросу
13
. . Emblem, Yamaha UR FOR SMX art. 14B-2153E-30-00
По запросу
14
Plate, Spring art. 5PW-2177L-01-00
По запросу
15
.Damper 3 art. 14B-2834E-00-00
По запросу
16
Винт Yamaha art. 14B-28386-00-00
По запросу
17
Накладка art. 2TK-21757-00-00
По запросу
18
Under Cover Comp. 2 UR FOR RYC1 art. 14B-W2839-E0-P5
По запросу
18
Under Cover Comp. 2 UR FOR SMX art. 14B-W2839-D0-P4
По запросу
18
Under Cover Comp. 2 UR VRC1 FOR BWC1 art. 14B-W2839-F0-P6
По запросу
19
. . Emblem, Yamaha UR FOR SMX art. 14B-2153E-30-00
По запросу
19
. . Emblem, Yamaha UR FOR RYC1 art. 14B-2153E-40-00
По запросу
19
. . Emblem, Yamaha UR FOR BWC1 art. 14B-2153E-50-00
По запросу
20
Plate, Spring art. 5PW-2177L-01-00
По запросу
21
.Damper art. 14B-28371-00-00
По запросу
22
.Seat 4 art. 14B-2848M-00-00
По запросу
23
Винт Yamaha art. 14B-28386-00-00
По запросу
24
Накладка art. 2TK-21757-00-00
По запросу
25
Bracket 1 art. 14B-2836A-00-00
По запросу
26
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
27
Bracket 2 art. 14B-2836E-00-00
По запросу
28
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
29
Plate, Spring art. 5PW-2177L-01-00
По запросу
30
Panel, Inner 3 UR VRC1 FOR BWC1 art. 14B-2836M-10-P7
По запросу
30
Panel, Inner 3 UR DRMK FOR SMX art. 14B-2836M-10-P3
По запросу
30
Panel, Inner 3 UR FOR RYC1 art. 14B-2836M-10-P6
По запросу
31
Damper, Locating 1 art. 14B-2836T-00-00
По запросу
32
Damper, Plate art. 90520-05011-00
По запросу
33
Spacer art. 90387-08079-00
По запросу
34
Grommet art. 90480-08006-00
По запросу
35
Grommet art. 90480-12596-00
По запросу
36
Stopper, Rubber 1 art. 14B-283C1-00-00
По запросу
37
Bolt, Hex. Socket Button art. 90111-06051-00
По запросу
38
Клипса Yamaha art. 90269-07077-00
от 788 ₽
39
Stay 1 art. 14B-28321-00-00
По запросу
40
Болт с фланцем art. 95817-06012-00
По запросу
41
Panel, Inner 4 UR DRMK FOR SMX art. 14B-2836N-10-P3
По запросу
41
Panel, Inner 4 UR FOR RYC1 art. 14B-2836N-10-P6
По запросу
41
Panel, Inner 4 UR VRC1 FOR BWC1 art. 14B-2836N-10-P7
По запросу
42
Seal 1 art. 3NU-21732-00-00
По запросу
43
Spacer art. 90387-08079-00
По запросу
44
Grommet art. 90480-08006-00
По запросу
45
Grommet art. 90480-12596-00
По запросу
46
.Collar art. 90387-06159-00
По запросу
47
Stopper, Rubber 2 art. 14B-283C2-00-00
По запросу
48
Seal 5 art. 4B5-2847F-00-00
По запросу
49
Bolt, Hex. Socket Button art. 90111-06051-00
По запросу
50
Клипса Yamaha art. 90269-07077-00
от 788 ₽
51
Rivet art. 90269-06008-00
По запросу
52
Rivet art. 90269-06008-00
По запросу
53
Emblem 1, L UR FOR SMX art. 14B-2834C-30-00
По запросу
53
Emblem 1, L UR FOR RYC1 art. 14B-2834C-40-00
По запросу
53
Emblem 1, L UR FOR BWC1 art. 14B-2834C-50-00
По запросу
54
Emblem 2, R UR FOR SMX art. 14B-2835C-30-00
По запросу
54
Emblem 2, R UR FOR RYC1 art. 14B-2835C-40-00
По запросу
54
Emblem 2, R UR FOR BWC1 art. 14B-2835C-50-00
По запросу
