модель 2009 года
- Модель YZF R6
- Код модели YZFR6S (YZFR6SYCB) CA

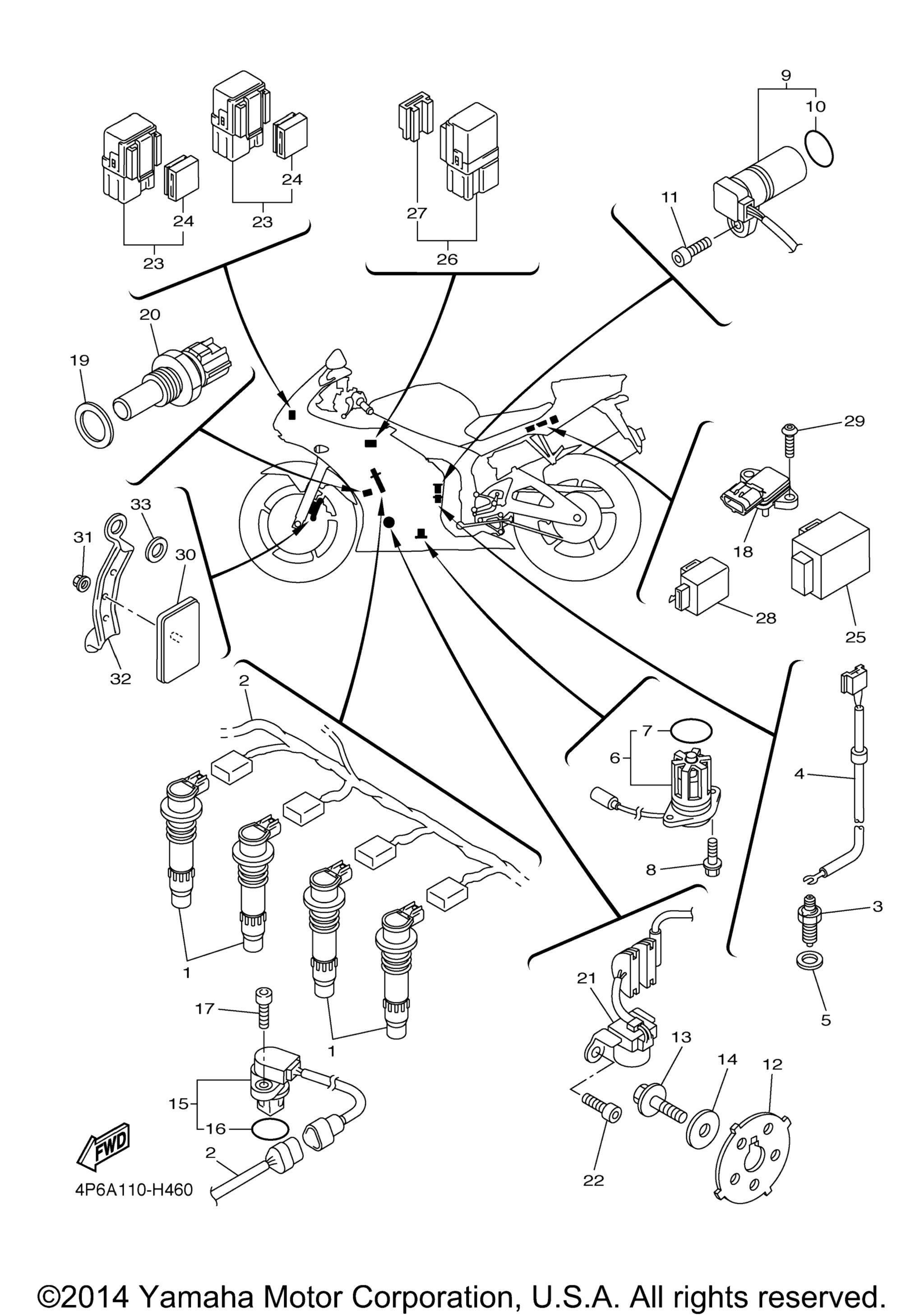

Схема электрооборудования 1 для YZFR6S (YZFR6SYCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Ignition Coil Assy art. 5SL-82310-20-00
По запросу
2
Wire, Sub Lead art. 5SL-82309-12-00
По запросу
3
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
4
Wire, Lead art. 2C0-82541-00-00
По запросу
5
Прокладка art. 90430-10148-00
По запросу
6
Oil Level Gauge Assy art. 5SL-85720-01-00
По запросу
7
. .O-Ring art. 5VY-8A8E0-00-00
По запросу
8
Болт с фланцем art. 90105-06696-00
По запросу
9
Sensor, Speed art. 5EB-83755-02-00
По запросу
10
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
11
Болт Yamaha art. 91317-06016-00
По запросу
12
Rotor art. 5SL-81673-00-00
По запросу
13
Bolt, Flange art. 90105-08113-00
По запросу
14
Washer, Plate art. 90201-081R9-00
По запросу
15
Sensor, Cam Position art. 5PW-85896-12-00
По запросу
16
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
17
Болт art. 91317-06020-00
По запросу
18
Sensor, Pressure art. 5VX-82380-00-00
По запросу
19
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
20
Датчик температуры Yamaha art. 8CC-85790-01-00
от 7 193 ₽
21
Pick-Up Assy art. 5SL-81670-00-00
По запросу
22
Болт Yamaha art. 91317-06016-00
По запросу
23
Relay Assy (5Jj-20) art. 5JJ-81950-20-00
По запросу
24
. .Holder, Relay art. 5JJ-81952-00-00
По запросу
25
Relay Assy (5Vk-40) art. 5VK-81950-42-00
По запросу
26
Реле Yamaha art. 5EA-81950-20-00
от 7 500 ₽
27
. .Holder, Relay art. 5EA-81952-00-00
По запросу
28
Flasher Relay Assy art. 4MY-83350-03-00
По запросу
29
Bolt, Button Head art. 92017-05016-00
По запросу
30
Reflector Assy art. 23V-85110-00-00
По запросу
31
Гайка art. 95707-05500-00
По запросу
32
Bracket, Reflector 1 art. 5SL-85112-00-00
По запросу
33
Washer, Plate art. 90201-08759-00
По запросу
