модель 2010 года
- Модель YZF-R1
- Код модели YZF-R1 (YZFR1ZW)

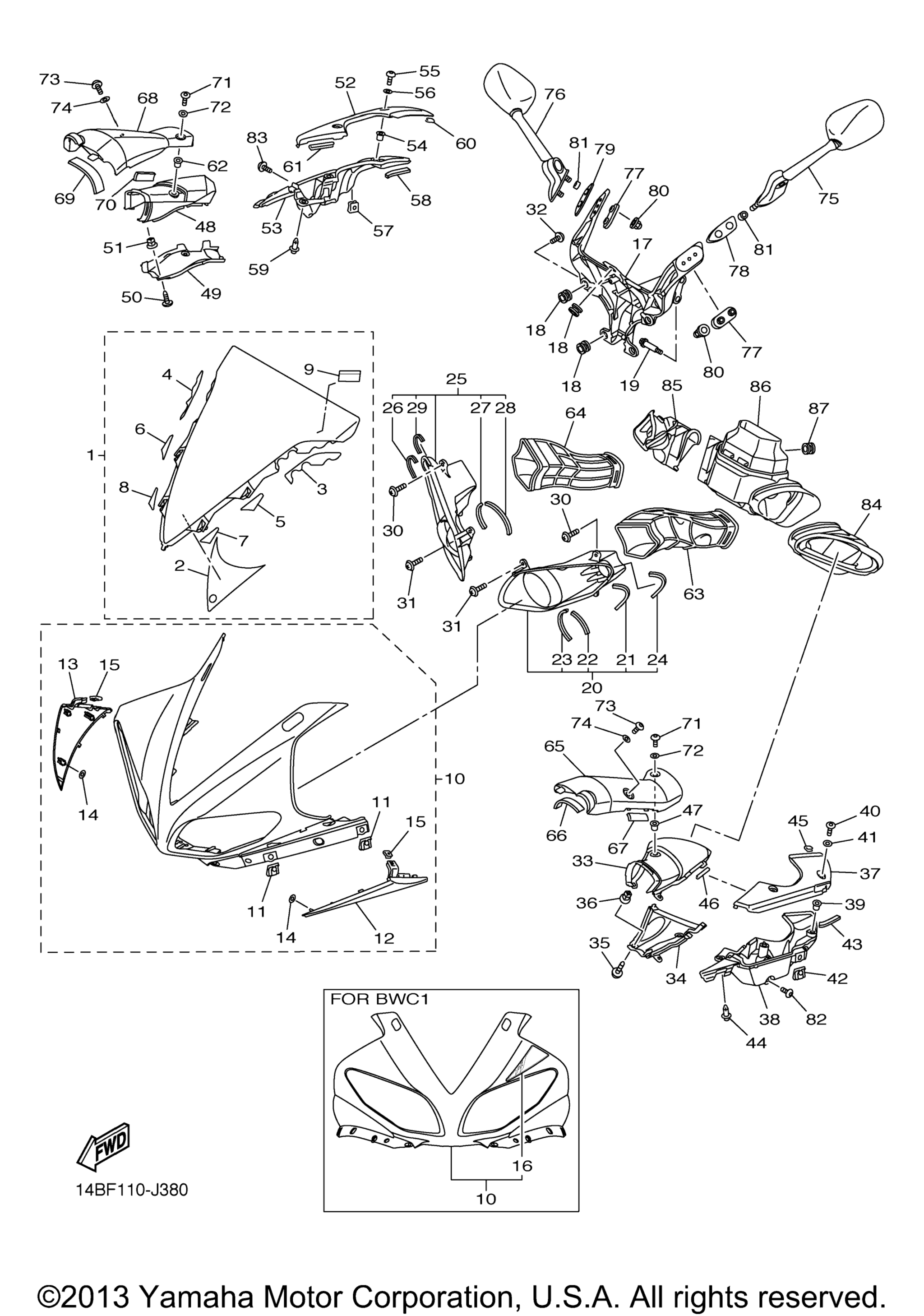

Схема обтекателя 1 для YZF-R1 (YZFR1ZW)
Схема
Детали
Номер
Наименование детали
Цена
1
Screen art. 14B-Y283P-10-00
По запросу
2
. .Graphic, 18 art. 14B-2832P-00-00
По запросу
3
. .Seal 1 art. 14B-28428-00-00
По запросу
4
. .Seal 2 art. 14B-28429-00-00
По запросу
5
. .Seal 3 art. 14B-2844E-00-00
По запросу
6
. .Seal 4 art. 14B-2846F-00-00
По запросу
7
. .Seal 5 art. 14B-2847F-00-00
По запросу
8
. .Seal 6 art. 14B-2848F-00-00
По запросу
9
. .Label, Notice Windshield 1 art. 4B5-2815K-00-00
По запросу
10
Body, Front Upper 1 UR FOR SMX art. 14B-Y283G-00-P3
По запросу
10
Body, Front Upper 1 UR FOR BWC1 art. 14B-Y283G-70-P1
По запросу
10
Body, Front Upper 1 UR FOR DPBMC art. 14B-Y283G-00-P2
По запросу
11
. Plate, Spring art. 5PW-2177L-01-00
По запросу
12
. Cover 1 UR FOR SMX art. 14B-28219-00-P0
По запросу
12
. . Cover 1 UR FOR BWC1, DPBMC art. 14B-28219-00-P3
По запросу
13
. . Cover 2 UR FOR BWC1, DPBMC art. 14B-28229-00-P3
По запросу
13
. Cover 2 UR FOR SMX art. 14B-28229-00-P0
По запросу
14
. Nut, Spring art. 90183-05M02-00
По запросу
15
. Nut, Spring art. 90183-050A6-00
По запросу
16
. . Graphic, 13 FOR BWC1 art. 14B-2832L-70-00
По запросу
17
Stay 1 art. 14B-28356-00-00
По запросу
18
.Damper art. 4XV-83513-00-00
По запросу
19
Bolt, Flange art. 90105-08052-00
По запросу
20
Grill Assy art. 14B-2838B-00-00
По запросу
21
. .Damper art. 14B-28372-00-00
По запросу
22
. Seal 4 art. J44-78248-00-00
По запросу
23
. .Damper, Plate art. 90520-03001-00
По запросу
24
Прокладка уплотнительная Yamaha art. 1TX-28267-00-00
от 830 ₽
25
Grill Assy art. 14B-2838B-10-00
По запросу
26
. .Damper art. 14B-28372-00-00
По запросу
27
. Seal 4 art. J44-78248-00-00
По запросу
28
. .Damper, Plate art. 90520-03001-00
По запросу
29
Прокладка уплотнительная Yamaha art. 1TX-28267-00-00
от 830 ₽
30
Screw, Round Tapping art. 90160-05007-00
По запросу
31
Винт Yamaha art. 97707-50012-00
от 168 ₽
32
Screw, Round Tapping art. 90160-05006-00
По запросу
33
Duct 1 UR FOR DPBMC art. 14B-2838N-00-P6
По запросу
33
Duct 1 UR FOR SMX, BWC1 art. 14B-2838N-00-P5
По запросу
34
Duct 3 art. 14B-2838T-00-00
По запросу
35
Винт Yamaha art. 97707-50012-00
от 168 ₽
36
Втулка резиновая Yamaha art. 90480-08005-00
от 987 ₽
37
Lid 1 UR FOR SMX, BWC1 art. 14B-2839K-00-P5
По запросу
37
Lid 1 UR FOR DPBMC art. 14B-2839K-00-P6
По запросу
38
Box 3 art. 14B-2838V-00-00
По запросу
39
Гайка Yamaha art. 90179-05523-00
от 525 ₽
40
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
41
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
42
Plate, Spring art. 5PW-2177L-01-00
По запросу
43
Seal 4 art. J44-78248-00-00
По запросу
44
Клипса Yamaha art. 90269-07077-00
от 788 ₽
45
Damper, Plate art. 90520-01001-00
По запросу
46
Damper, Plate art. 90520-03005-00
По запросу
47
Гайка Yamaha art. 90179-05523-00
от 525 ₽
48
Duct 2 UR FOR SMX, BWC1 art. 14B-2838R-00-P5
По запросу
48
Duct 2 UR FOR DPBMC art. 14B-2838R-00-P6
По запросу
49
Duct 4 art. 14B-2838U-00-00
По запросу
50
Винт Yamaha art. 97707-50012-00
от 168 ₽
51
Втулка резиновая Yamaha art. 90480-08005-00
от 987 ₽
52
Lid 2 UR FOR DPBMC art. 14B-2839L-00-P6
По запросу
52
Lid 2 UR FOR SMX, BWC1 art. 14B-2839L-00-P5
По запросу
53
Box 4 art. 14B-2838W-00-00
По запросу
54
Гайка Yamaha art. 90179-05523-00
от 525 ₽
55
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
56
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
57
Plate, Spring art. 5PW-2177L-01-00
По запросу
58
Seal 4 art. J44-78248-00-00
По запросу
59
Клипса Yamaha art. 90269-07077-00
от 788 ₽
60
Damper, Plate art. 90520-01001-00
По запросу
61
Damper, Plate art. 90520-03005-00
По запросу
62
Гайка Yamaha art. 90179-05523-00
от 525 ₽
63
Duct 5 art. 14B-2838J-01-00
По запросу
64
Duct 6 art. 14B-2838P-01-00
По запросу
65
Panel, Console 1 UR FOR SMX, BWC1 art. 14B-2837L-00-P5
По запросу
65
Panel, Console 1 UR FOR DPBMC art. 14B-2837L-00-P6
По запросу
66
Damper, 3 art. 4C8-2112D-00-00
По запросу
67
Seal 1 art. 2S3-2111D-00-00
По запросу
68
Panel, Console 2 UR FOR SMX, BWC1 art. 14B-2837M-00-P5
По запросу
68
Panel, Console 2 UR FOR DPBMC art. 14B-2837M-00-P6
По запросу
69
Damper, 3 art. 4C8-2112D-00-00
По запросу
70
Seal 1 art. 2S3-2111D-00-00
По запросу
71
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
72
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
73
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
74
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
75
Rear View Mirror Assy (Left) art. 14B-26280-00-00
По запросу
76
Rear View Mirror Assy (Right) art. 14B-26290-00-00
По запросу
77
.Plate, Mirror Fitting 1 art. 4C8-26298-00-00
По запросу
78
Base, Mirror (Left) art. 14B-2628N-00-00
По запросу
79
Base, Mirror (Right) art. 14B-2628R-00-00
По запросу
80
Nut, Crown art. 90176-06055-00
По запросу
81
Collar art. 90387-064T3-00
По запросу
82
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
83
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
84
Box, Side 1 art. 14B-2846C-00-00
По запросу
85
Box, Side 2 art. 14B-2846D-01-00
По запросу
86
Box, Front art. 14B-2845D-10-00
По запросу
87
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
Другие схемы модели
Обтекатель 1
