модель 2011 года
- Модель FZ8
- Код модели FZ8 (FZ8NAB)

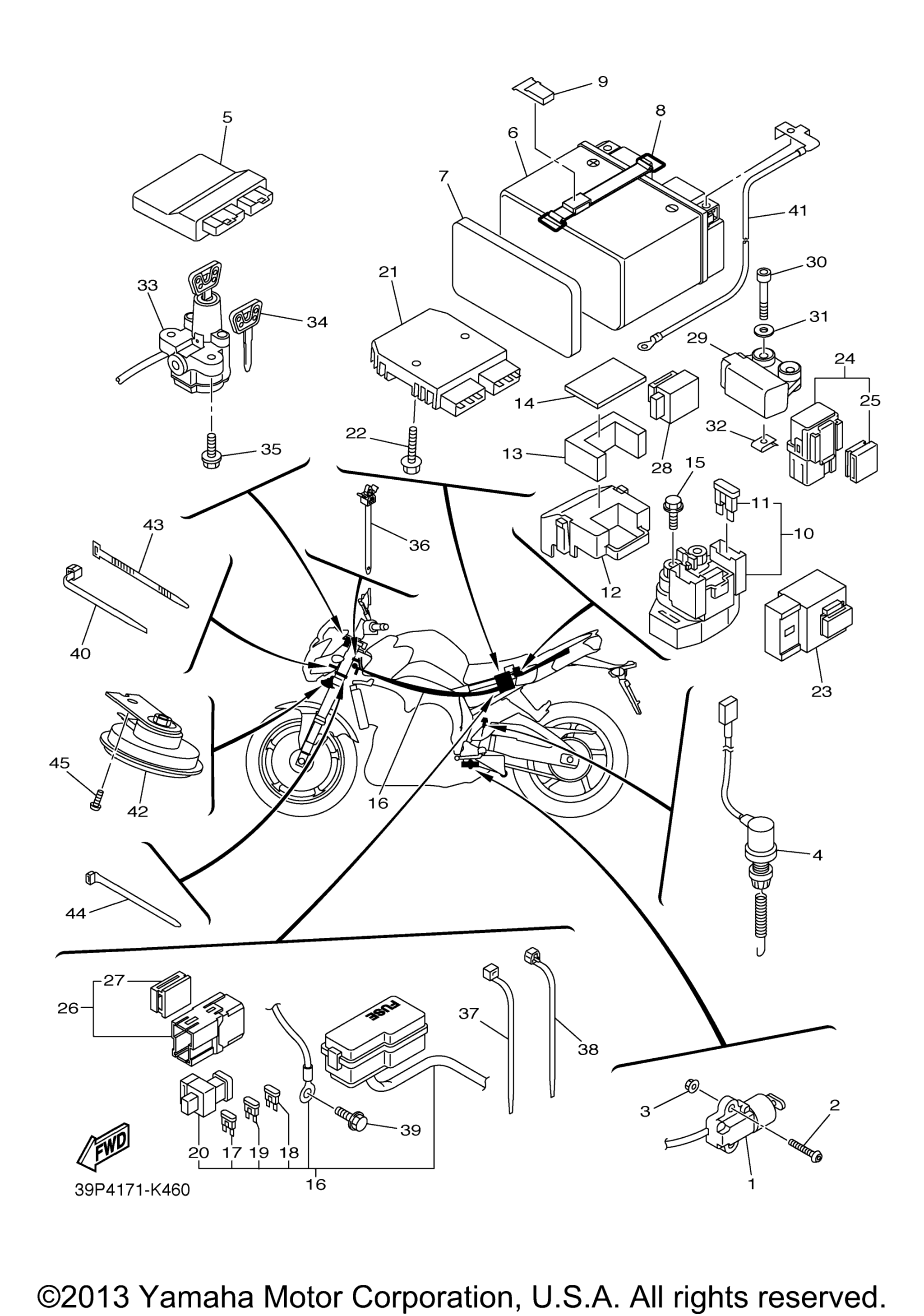

Схема электрооборудования 2 для FZ8 (FZ8NAB)
Схема
Детали
Номер
Наименование детали
Цена
1
Switch, Side Stand art. 23P-82566-60-00
По запросу
2
Bolt, Button Head art. 92012-05030-00
По запросу
3
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
4
Stop Switch Assy art. 39P-82530-01-00
По запросу
5
Engine Control Unit Assy art. 39P-8591A-10-00
По запросу
6
Battery Assy (Yuasa Ytz10s) art. YTZ-10S00-00-00
По запросу
7
Spacer art. 39P-8246K-00-00
По запросу
8
Band, Battery art. 2D1-82131-00-00
По запросу
9
Hook art. 5YU-2162A-00-00
По запросу
10
Реле стартера Yamaha art. 2C0-81940-00-00
По запросу
11
. .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
12
Cover, Lead Wire art. 5SL-82119-10-00
По запросу
13
Damper art. 39P-82176-00-00
По запросу
14
Damper art. 39P-82157-00-00
По запросу
15
Болт Yamaha art. 95022-06008-00
от 168 ₽
16
Wire Harness Assy FOR U49 art. 39P-82590-11-00
По запросу
16
Wire Harness Assy FOR CALIFORNIA art. 39P-82590-21-00
По запросу
17
Предохранитель 15А art. 67F-82151-50-00
По запросу
18
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
19
. .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
20
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
21
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
22
Bolt, Flange art. 95811-06025-00
По запросу
23
Relay Assy (5Vk-40) art. 5VK-81950-42-00
По запросу
24
Relay Assy (5Jj-20) art. 5JJ-81950-20-00
По запросу
25
. .Holder, Relay art. 5JJ-81952-00-00
По запросу
26
Relay Assy (5Jj-20) art. 5JJ-81950-20-00
По запросу
27
. .Holder, Relay art. 5JJ-81952-00-00
По запросу
28
Flasher Relay Assy art. 4MY-83350-03-00
По запросу
29
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
30
Bolt, Hexagon Socket Head art. 91312-04025-00
По запросу
31
Washer, Plate art. 90201-04030-00
По запросу
32
Nut, Spring art. 90183-04039-00
По запросу
33
Main Switch Steering Lock art. 39P-82501-10-00
По запросу
34
Ключ зажигания Yamaha art. 4BH-82511-09-00
По запросу
35
Bolt art. 90109-08196-00
По запросу
36
Хомут с фиксатором art. 90464-10112-00
По запросу
37
Зажим art. 90464-15195-00
По запросу
38
Зажим art. 90464-15195-00
По запросу
39
Болт art. 91380-06010-00
По запросу
40
Clamp art. 90464-13077-00
По запросу
41
Wire, Minus Lead art. 2D1-82116-00-00
По запросу
42
Horn art. 39P-83371-00-00
По запросу
43
Хомут Yamaha art. 90465-10098-00
от 368 ₽
44
Clamp art. 90464-59001-00
По запросу
45
Bolt, Button Head art. 92012-06014-00
По запросу
