модель 2011 года
- Модель FZ8
- Код модели FZ8 (FZ8NACB) CA

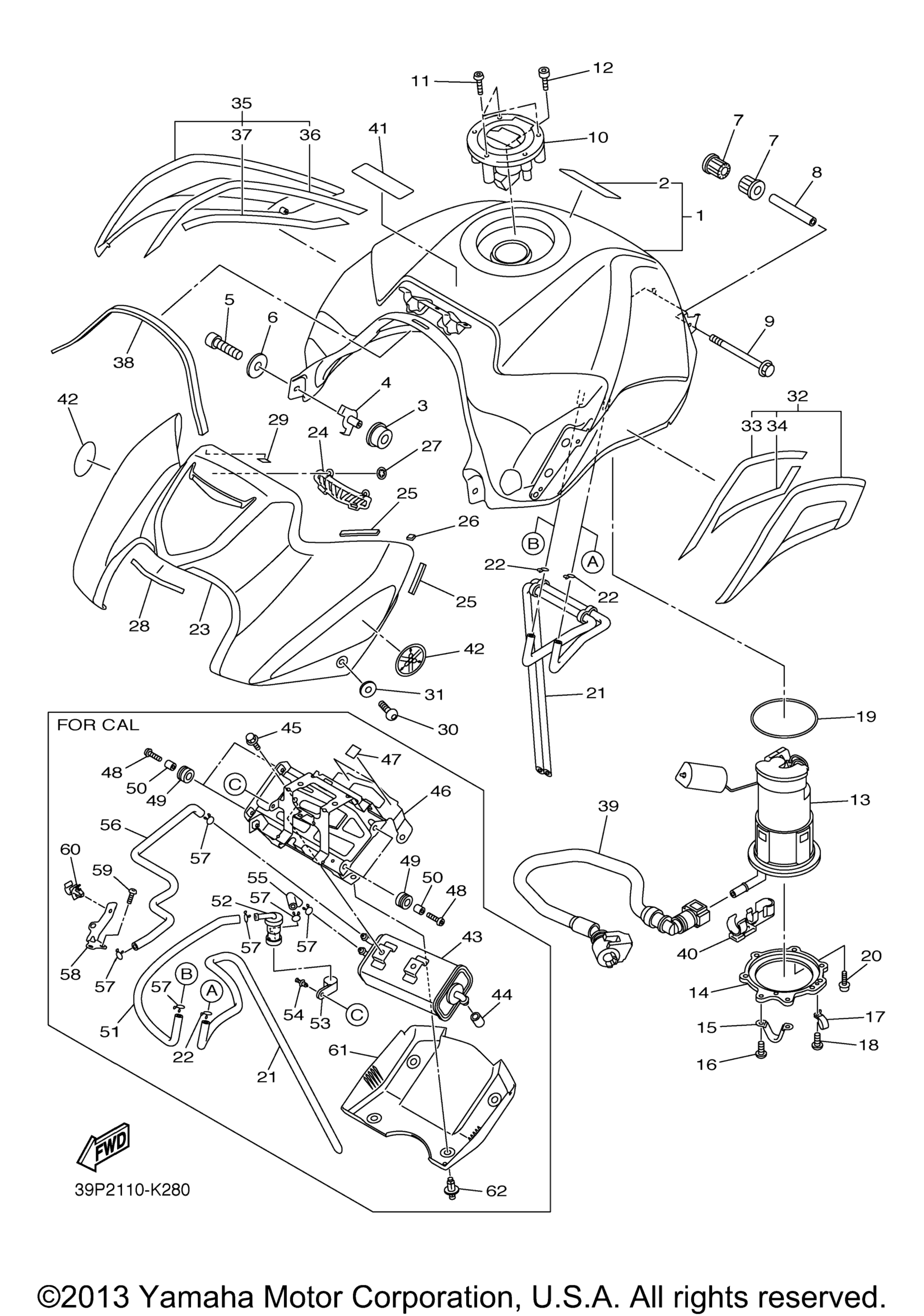

Схема топливного бака для FZ8 (FZ8NACB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp SMX art. 39P-W2410-01-01
По запросу
2
. .Emblem 1 art. 39P-24161-00-00
По запросу
3
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
4
Collar art. 2D1-2412G-00-00
По запросу
5
Болт Yamaha art. 91312-06016-00
от 788 ₽
6
Washer, Plate art. 90201-06086-00
По запросу
7
Damper, Locating 3 art. 5SL-24183-00-00
По запросу
8
Collar art. 90387-06055-00
По запросу
9
Bolt, Flange art. 95022-06090-00
По запросу
10
Cap Assy art. 39P-24602-00-00
По запросу
11
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
12
Болт Yamaha art. 91312-05010-00
от 630 ₽
13
Fuel Pump Comp art. 39P-13907-02-00
По запросу
14
Bracket, Fuel Pump art. 39P-24491-00-00
По запросу
15
.Bracket, Fuel Tank 2 art. 2D1-24192-00-00
По запросу
16
Screw, Bind art. 98902-05008-00
По запросу
17
Clamp art. 90461-10010-00
По запросу
18
Screw, Binding art. 98902-05008-00
По запросу
19
O-Ring art. 19B-24486-01-00
По запросу
20
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
21
Pipe 7 art. 39P-24317-00-00
По запросу
21
Pipe 5 FOR CALIFORNIA art. 39P-24315-00-00
По запросу
22
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
23
Cover, Top SMX art. 99999-04001-00
По запросу
24
Cover, Tank art. 39P-241B1-00-00
По запросу
25
.Damper 3 art. 4XV-2834E-00-00
По запросу
26
Damper, Locating 1 art. 14B-24181-00-00
По запросу
27
Nut, Spring art. 90183-05M02-00
По запросу
28
Seal art. 39P-28307-00-00
По запросу
29
Seal art. 1D7-15379-00-00
По запросу
30
Bolt, Hex. Socket Button art. 90111-05019-00
По запросу
31
Washer, Plate art. 90202-05224-00
По запросу
32
Tank Side Cover Assy 1 art. 39P-24106-00-00
По запросу
33
. .Seal 3 art. 39P-241A3-00-00
По запросу
34
. .Seal 5 art. 39P-241A5-00-00
По запросу
35
Tank Side Cover Assy 2 art. 39P-24108-00-00
По запросу
36
. .Seal 4 art. 39P-241A4-00-00
По запросу
37
. .Seal 6 art. 39P-241A6-00-00
По запросу
38
Прокладка амортизирующая Yamaha art. 2D1-2414P-00-00
от 1 029 ₽
39
Pipe, Fuel 1 art. 39P-13971-00-00
По запросу
40
Clamp art. 90464-16005-00
По запросу
41
Label, Caution art. 5GK-2118K-00-00
По запросу
42
Emblem art. 5SL-2413B-00-00
По запросу
43
Canister Assy FOR CALIFORNIA art. 39P-24170-00-00
По запросу
44
Шланг Yamaha art. 90445-112E0-00
от 935 ₽
45
Bolt, Flange FOR CALIFORNIA art. 95812-06010-00
от 578 ₽
46
Bracket, Canistor FOR CALIFORNIA art. 39P-2419F-00-00
По запросу
47
Damper 2 FOR CALIFORNIA art. 5YU-21639-00-00
По запросу
48
Bolt, Button Head FOR CALIFORNIA art. 92012-06020-00
По запросу
49
Grommet FOR CALIFORNIA art. 90480-14030-00
По запросу
50
Collar FOR CALIFORNIA art. 90387-06026-00
По запросу
51
Pipe 3 FOR CALIFORNIA art. 39P-24313-00-00
По запросу
52
Roll Over Valve Assy FOR CALIFORNIA art. 2C0-24180-00-00
По запросу
53
Зажим Yamaha art. 90464-15014-00
По запросу
54
Rivet FOR CALIFORNIA art. 90269-05005-00
По запросу
55
Pipe 4 FOR CALIFORNIA art. 39P-24314-00-00
По запросу
56
Pipe FOR CALIFORNIA art. 39P-1444J-00-00
По запросу
57
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
58
Stay FOR CALIFORNIA art. 39P-24216-00-00
По запросу
59
Bolt, Button Head FOR CALIFORNIA art. 92012-06016-00
По запросу
60
Clamp FOR CALIFORNIA art. 90464-10M32-00
По запросу
61
Cover FOR CALIFORNIA art. 5D0-2172W-00-00
По запросу
62
Клипса Yamaha art. 90269-07077-00
от 788 ₽
