модель 2011 года
- Модель Raider
- Код модели RAIDER S (XV19CSAB)

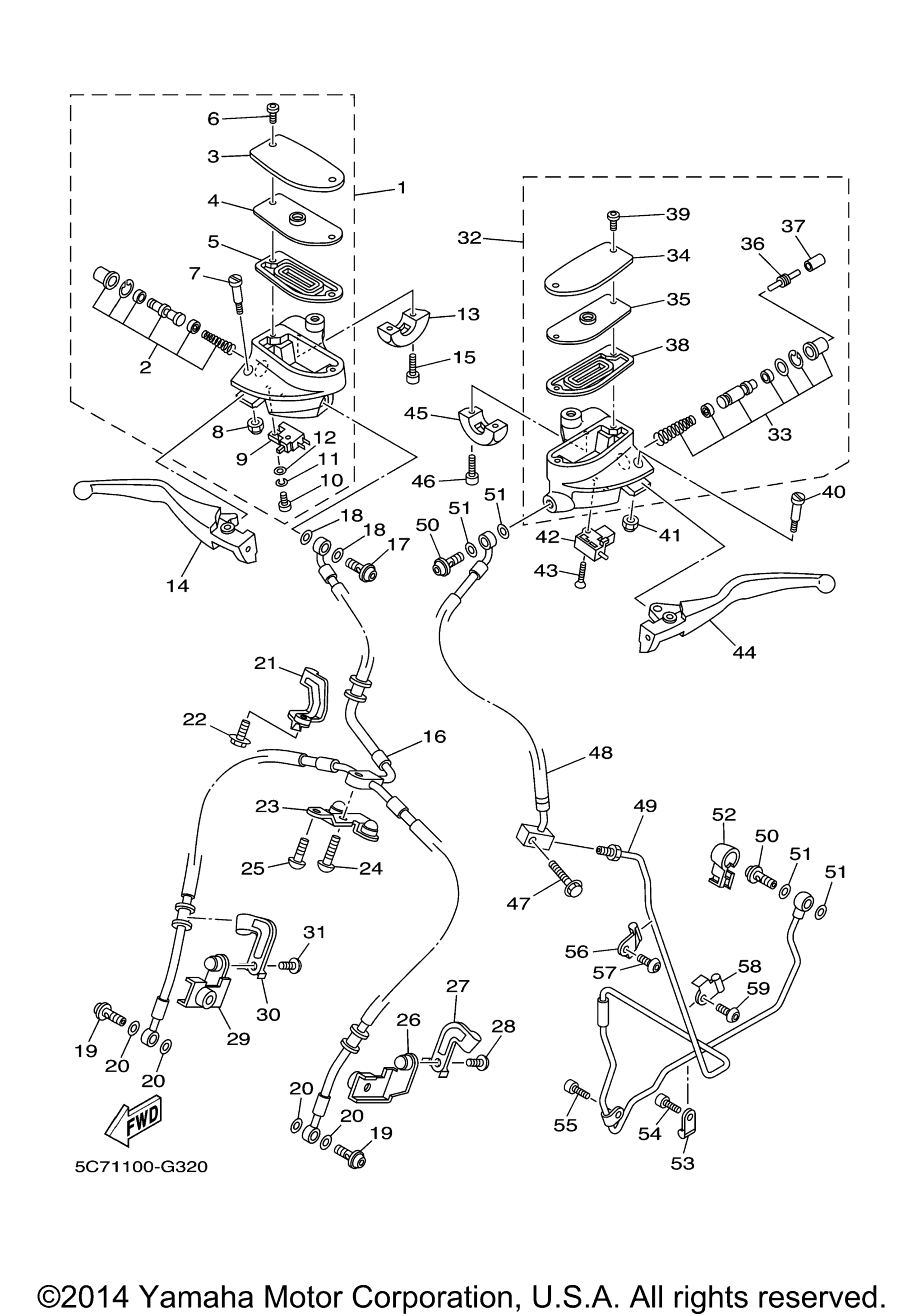

Схема переднего главного цилиндра тормоза для RAIDER S (XV19CSAB)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 1D7-W2587-10-00
По запросу
2
. .Cylinder Kit, Master art. 5PX-W0041-00-00
По запросу
3
. .Cap, Reservoir art. 1D7-25852-10-00
По запросу
4
. .Plate, Diaphragm art. 1D7-2585B-00-00
По запросу
5
. .Diaphragm, Reservoir art. 1D7-25854-01-00
По запросу
6
. .Screw art. 1D7-2589H-00-00
По запросу
7
. Bolt, Lever art. 1D7-2589F-00-00
По запросу
8
. Nut, U art. 95604-06100-00
По запросу
9
Выключатель стоп-сигнала Yamaha art. 4HM-83980-00-00
По запросу
10
. Screw, Pan Head art. 98511-04012-00
По запросу
11
. .Washer, Spring art. 92907-04100-00
По запросу
12
Шайба металлическая art. 92907-04600-00
По запросу
13
Holder art. 1D7-26467-10-00
По запросу
14
Lever 2 art. 1D7-83922-10-00
По запросу
15
Болт Yamaha art. 91317-06025-00
от 368 ₽
16
Hose, Brake 1 art. 5C7-25872-00-00
По запросу
17
Bolt, Union art. 90401-10172-00
По запросу
18
Gasket art. 90430-10005-00
По запросу
19
Bolt, Union art. 90401-10172-00
По запросу
20
Gasket art. 90430-10005-00
По запросу
21
Holder, Brake Hose art. 5C7-25886-00-00
По запросу
22
Болт Yamaha art. 95024-06016-00
По запросу
23
Holder, Brake Hose art. 5C7-25887-00-00
По запросу
24
Bolt, Button Head art. 92012-06020-00
По запросу
25
Bolt, Flange art. 90105-06090-00
По запросу
26
Holder, Brake Hose 1 art. 5C7-25875-00-00
По запросу
27
Stay art. 5C7-25192-00-00
По запросу
28
Bolt, Hex. Socket Button art. 90111-06031-00
По запросу
29
Holder, Brake Hose 2 art. 5C7-25876-00-00
По запросу
30
Stay 2 art. 5C7-2519F-00-00
По запросу
31
Bolt, Hex. Socket Button art. 90111-06031-00
По запросу
32
Master Cylinder Sub Assy art. 1D7-W2645-10-00
По запросу
33
. .Cylinder Kit, Master (Clutch art. 5JW-W0099-00-00
По запросу
34
. .Cap, Reservoir art. 1D7-25852-60-00
По запросу
35
. .Plate, Diaphragm art. 1D7-2585B-10-00
По запросу
36
. .Rod, Push art. 1D7-26464-00-00
По запросу
37
. .Bush art. 3GM-26455-00-00
По запросу
38
. .Diaphragm, Reservoir art. 1D7-25854-11-00
По запросу
39
. .Screw art. 1D7-2589H-00-00
По запросу
40
Bolt, Lever art. 1D7-2589F-00-00
По запросу
41
Nut, U art. 95604-06100-00
По запросу
42
Switch art. 3YX-82917-01-00
По запросу
43
Винт Yamaha art. 90151-03003-00
от 725 ₽
44
Lever 1 art. 1D7-83912-10-00
По запросу
45
Holder art. 1D7-26467-60-00
По запросу
46
Болт Yamaha art. 91317-06025-00
от 368 ₽
47
Bolt, Flange art. 90105-06791-00
По запросу
48
Hose, Clutch 1 art. 5C7-26472-00-00
По запросу
49
Hose, Clutch 2 art. 5C7-26473-00-00
По запросу
50
Bolt, Union art. 90401-10172-00
По запросу
51
Gasket art. 90430-10005-00
По запросу
52
Cover art. 1D7-26477-00-00
По запросу
53
Holder art. 1D7-26475-00-00
По запросу
54
Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
55
Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
56
Holder, 2 art. 5C7-26481-00-00
По запросу
57
Bolt, Hex. Socket Button art. 90111-06103-00
По запросу
58
Holder, 3 art. 5C7-26482-00-00
По запросу
59
Bolt, Hex. Socket Button art. 90111-06103-00
По запросу
