модель 2011 года
- Модель Raider
- Код модели RAIDER S (XV19CSACB) CA

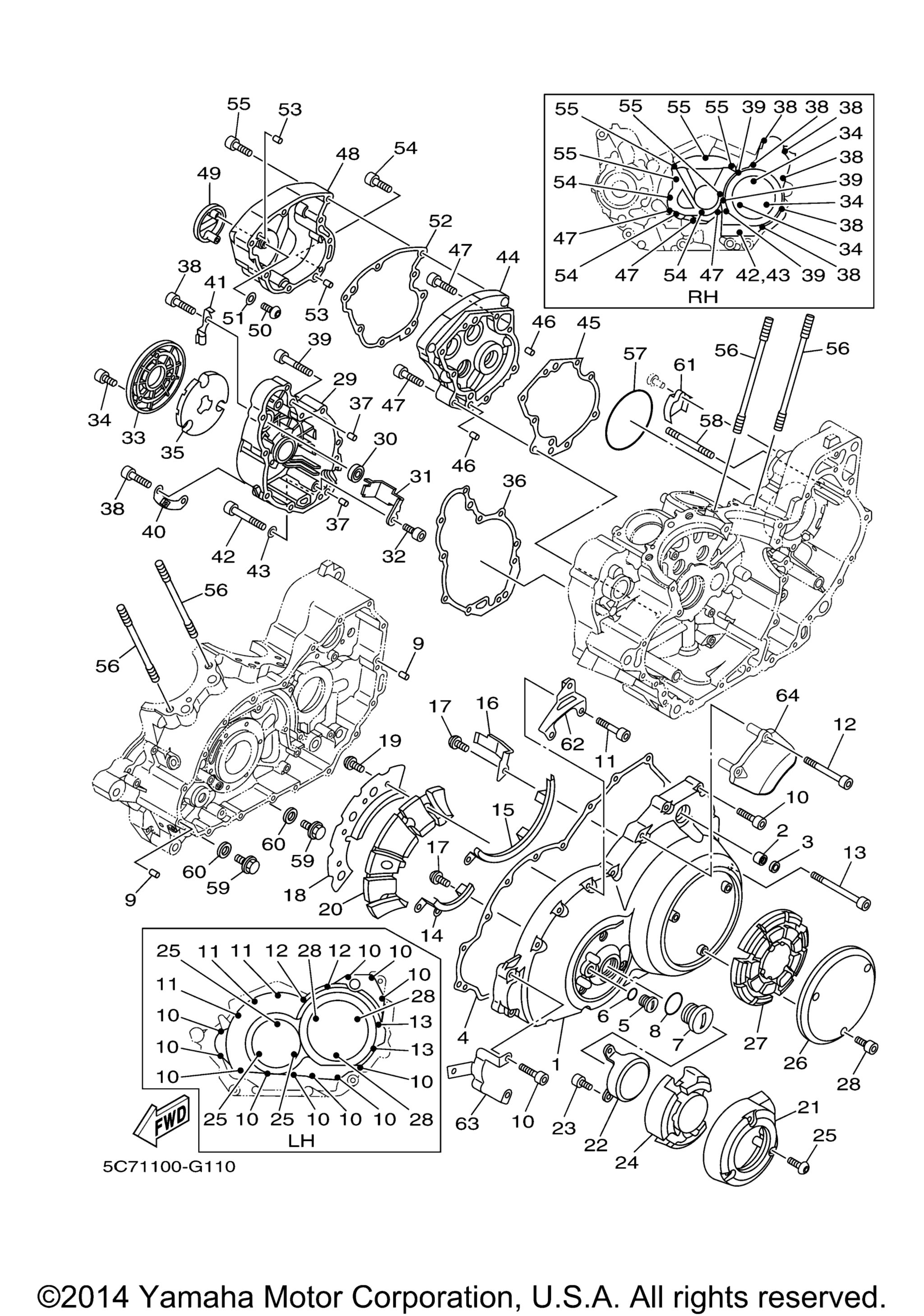

Схема крышки картера 1 для RAIDER S (XV19CSACB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Crankcase 1 art. 1D7-15411-00-00
По запросу
2
Bearing art. 93317-11287-00
По запросу
3
Сальник Yamaha art. 93102-12224-00
По запросу
4
Gasket, Crankcase Cover 1 art. 1D7-15451-00-00
По запросу
5
Заглушка, прямой винт art. 90340-14117-00
По запросу
6
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
7
Plug, Straight Screw art. 90340-32140-00
По запросу
8
Уплотнительное кольцо Yamaha art. 93210-32172-00
от 882 ₽
9
Палец Yamaha art. 99530-08012-00
от 882 ₽
10
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
11
Bolt, Hexagon Socket Head art. 91314-06045-00
По запросу
12
Bolt, Hexagon Socket Head art. 91314-06080-00
По запросу
13
Bolt, Hexagon Socket Head art. 91314-06100-00
По запросу
14
Guide 1 art. 1D7-15142-00-00
По запросу
15
Guide art. 1D7-15143-00-00
По запросу
16
Clamp 2 art. 5C7-15484-00-00
По запросу
17
Болт Yamaha art. 90149-06068-00
от 473 ₽
18
Plate art. 1D7-15645-01-00
По запросу
19
Болт Yamaha art. 90149-06068-00
от 473 ₽
20
Damper 2 art. 1D7-1542B-01-00
По запросу
21
Cover 2 art. 1D7-15423-00-00
По запросу
22
Cover, Generator 2 art. 5C7-15425-00-00
По запросу
23
Болт Yamaha art. 91312-05010-00
от 630 ₽
24
Damper 1 art. 1D7-15316-00-00
По запросу
25
.Bolt, Button Head art. 92014-06040-00
По запросу
26
Cover, Generator art. 1D7-15415-00-00
По запросу
27
Damper 1 art. 1D7-1542A-00-00
По запросу
28
Bolt, Hexagon Socket Head art. 91314-06012-00
По запросу
29
Cover, Crankcase 2 art. 1D7-15421-00-00
По запросу
30
Подшипник вала помпы Yamaha art. 93306-00004-00
от 4 490 ₽
31
Guide, Inlet art. 4WM-15377-00-00
По запросу
32
Screw art. 90149-06156-00
По запросу
33
Cover art. 1D7-15492-00-00
По запросу
34
Bolt, Hexagon Socket Head art. 91314-05010-00
По запросу
35
Damper 2 art. 1D7-15326-00-00
По запросу
36
Gasket, Crankcase Cover 2 art. 1D7-15461-00-00
По запросу
37
Палец Yamaha art. 99530-08012-00
от 882 ₽
38
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
39
Bolt, Hexagon Socket Head art. 91314-06055-00
По запросу
40
Plate, Mirror Fitting 1 art. 1D7-26298-00-00
По запросу
41
Bracket art. 1D7-2612E-00-00
По запросу
42
Bolt, Hexagon Socket Head art. 91314-06065-00
По запросу
43
Шайба Yamaha art. 90430-06014-00
По запросу
44
Crankcase Cover Assy 3 art. 1D7-15430-01-00
По запросу
45
Gasket, Crankcase Cover 3 art. 1D7-15462-00-00
По запросу
46
Палец Yamaha art. 99530-08012-00
от 882 ₽
47
Bolt, Hexagon Socket Head art. 90110-06299-00
По запросу
48
Cover, Shifter art. 1D7-15429-00-00
По запросу
49
Cover, Cap 2 art. 1D7-15427-00-00
По запросу
50
Болт Yamaha art. 90149-06068-00
от 473 ₽
51
Шайба Yamaha art. 90430-06014-00
По запросу
52
Gasket, Decompression art. 1D7-12286-00-00
По запросу
53
Палец Yamaha art. 99530-08012-00
от 882 ₽
54
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
55
Bolt, Hexagon Socket Head art. 91314-06040-00
По запросу
56
Bolt, Stud art. 90116-12240-00
По запросу
57
O-Ring art. 93210-85075-00
По запросу
58
Bolt, Stud art. 90116-10028-00
По запросу
59
Plug, Straight Screw art. 90340-14005-00
По запросу
60
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
61
Cover art. 1D7-15413-00-00
По запросу
62
Stay art. 5C7-24364-00-00
По запросу
63
Plate FOR U49 art. 5C7-24396-00-00
По запросу
64
Крышка защитная Yamaha art. 5C7-15499-00-00
от 25 158 ₽
