модель 2011 года
- Модель Royal Star
- Код модели ROYAL STAR VENTURE S (XVZ13TFSAC) CA

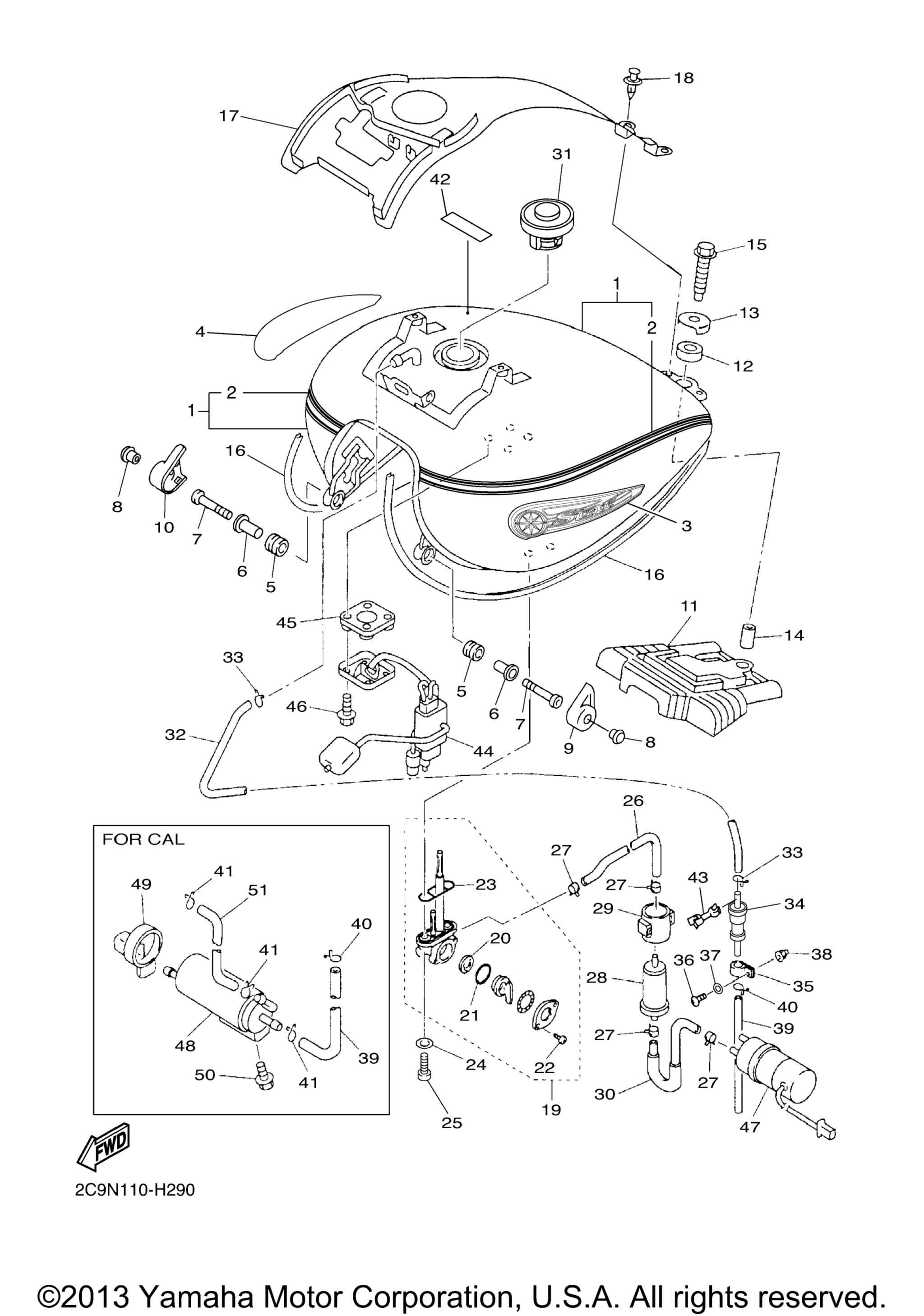

Схема топливного бака для ROYAL STAR VENTURE S (XVZ13TFSAC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp VPBC5/DPBMX art. 4XY-Y2410-10-X9
По запросу
2
. .Graphic Set art. 2C9-24240-50-00
По запросу
3
Emblem art. 2C9-2416B-40-00
По запросу
4
Emblem art. 2C9-2417B-40-00
По запросу
5
Grommet art. 90480-18549-00
По запросу
6
.Collar art. 90387-06091-00
По запросу
7
Bolt art. 91317-06035-00
По запросу
8
Cap, Bolt art. 90338-05010-00
По запросу
9
Cover, Side 1 art. 1D6-24129-00-00
По запросу
10
Cover, Side 2 art. 1D6-24139-00-00
По запросу
11
Damper, Locating 2 art. 4XY-24182-00-00
По запросу
12
Шайба резиновая демпфирующая Yamaha art. 4XY-24183-00-00
от 830 ₽
13
Washer, Special art. 42X-24186-00-00
По запросу
14
Collar art. 90387-0813V-00
По запросу
15
Bolt art. 90109-08002-00
По запросу
16
Mold, Fuel Tank art. 4XY-24188-00-00
По запросу
17
Cover, Top art. 4XY-2171A-00-00
По запросу
18
Заклепка Yamaha art. 90269-07076-00
По запросу
19
Fuel Cock Assy 1 art. 4WM-24500-10-00
По запросу
20
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
21
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
22
. .Screw, Pan Head art. 98580-03008-00
По запросу
23
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
24
Washer, Plate art. 90202-05187-00
По запросу
25
Screw art. 90149-06011-00
По запросу
26
Pipe, Fuel 1 art. 4XY-24311-10-00
По запросу
27
Clip art. 90467-11044-00
По запросу
28
Filter Assy art. 1FK-24560-10-00
По запросу
29
Bracket, Filter art. 1FK-24566-00-00
По запросу
30
Pipe 2 art. 4NK-24312-10-00
По запросу
31
Cap Assy art. 4NK-24602-20-00
По запросу
32
Pipe 10 art. 1D6-24321-10-00
По запросу
33
Clip art. 90467-09002-00
По запросу
34
Клапан опрокидывания Yamaha art. 5PX-24180-00-00
от 5 817 ₽
35
Зажим Yamaha art. 90464-15014-00
По запросу
36
Болт Yamaha art. 98517-05012-00
По запросу
37
Washer, Plate art. 92907-05600-00
По запросу
38
Nut, Crown art. 90176-05054-00
По запросу
39
Hose (L400) art. 90445-11053-00
По запросу
40
Clip art. 90467-100A1-00
По запросу
41
Clip FOR CALIFORNIA art. 90467-100A1-00
По запросу
42
Label, Caution art. 5GK-2118K-00-00
По запросу
43
Clamp art. 90464-13103-00
По запросу
44
Sender Unit Assy, Fuel Meter art. 4XY-85752-11-00
По запросу
45
Gasket, Sender Unit art. 5G3-85753-00-00
По запросу
46
Болт с шайбой Yamaha art. 90119-05071-00
от 830 ₽
47
Fuel Pump Comp art. 4NK-13907-01-00
По запросу
48
Canister Assy FOR CALIFORNIA art. 4XY-24170-00-00
По запросу
49
Cover, Canister FOR CALIFORNIA art. 2JU-2419E-00-00
По запросу
50
Болт Yamaha art. 95817-06010-00
от 578 ₽
51
Hose (L560) FOR CALIFORNIA art. 90445-11054-00
По запросу
