модель 2011 года
- Модель WR450
- Код модели WR450F (WR450FA)

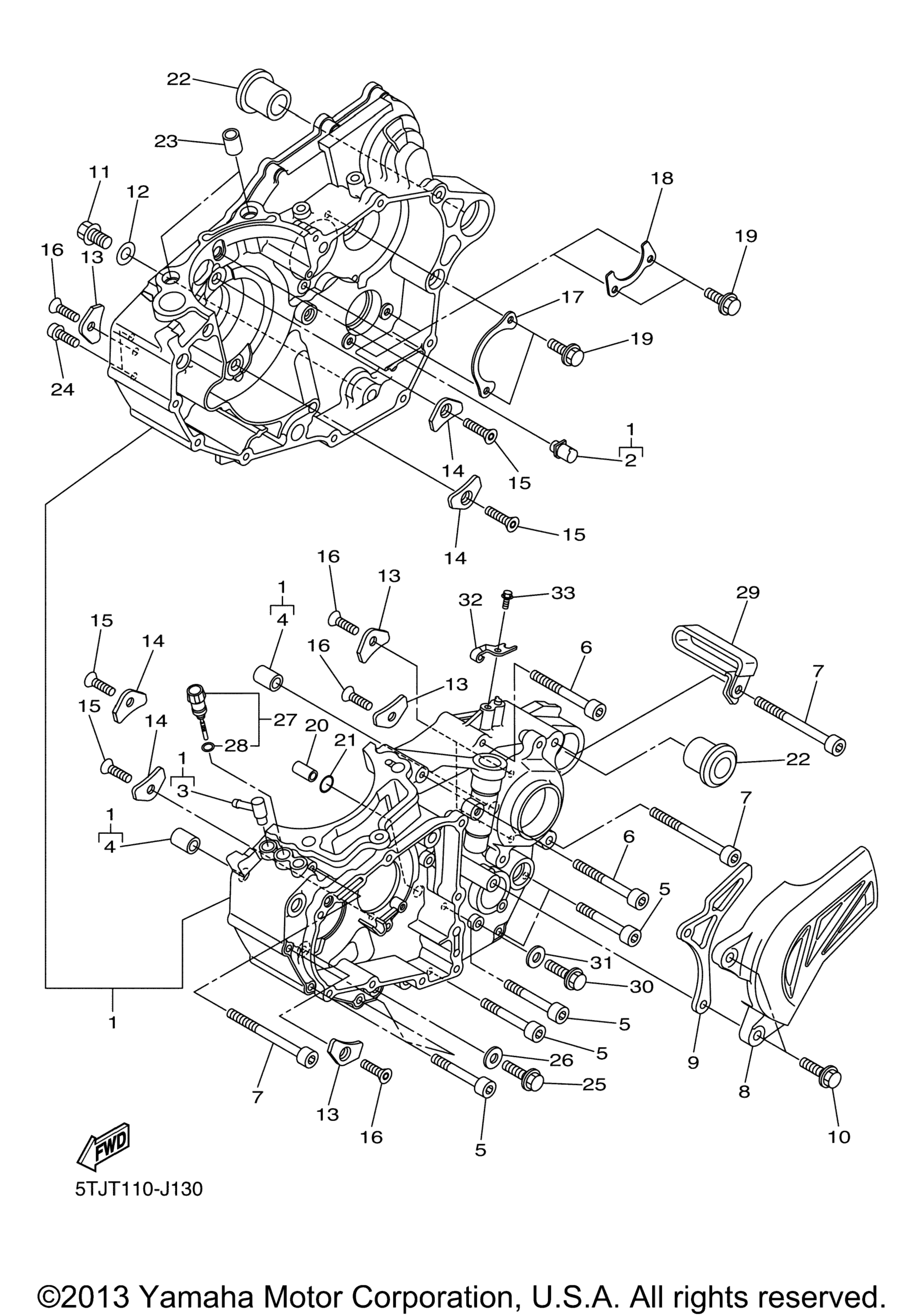

Схема картера для WR450F (WR450FA)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 2S2-15100-17-00
По запросу
2
. Nozzle 3 art. 2S2-15155-10-00
По запросу
3
. Pipe, Breather art. 5XC-15373-00-00
По запросу
4
Направляющая цилиндра Yamaha art. 99530-14016-00
По запросу
5
Bolt art. 91312-06050-00
По запросу
6
Bolt art. 91312-06060-00
По запросу
7
Bolt art. 91314-06080-00
По запросу
8
Cover, Crankcase 2 art. 2S2-15421-10-00
По запросу
9
Guide, Chain art. 2S2-17466-00-00
По запросу
10
Bolt, Flange art. 90105-06189-00
По запросу
11
Bolt, Flange art. 95022-10016-00
По запросу
12
Шайба Yamaha art. 90430-10188-00
По запросу
13
Plate, Bearing Cover art. 4JT-15381-01-00
По запросу
14
Plate, Bearing Cover art. 5BE-15383-01-00
По запросу
15
Screw, Countersunk art. 90151-06071-00
По запросу
16
Screw art. 90151-06052-00
По запросу
17
Plate, Bearing Cover art. 2S2-15388-00-00
По запросу
18
Plate, Stopper 2 art. 2S2-18562-00-00
По запросу
19
Болт Yamaha art. 95022-06012-00
По запросу
20
Палец Yamaha art. 99530-10114-00
По запросу
21
Уплотнительное кольцо Yamaha art. 93210-10197-00
По запросу
22
Collar art. 90387-18007-00
По запросу
23
Направляющая цилиндра Yamaha art. 99530-14016-00
По запросу
24
Болт Yamaha art. 90110-06138-00
По запросу
25
Bolt, Flange art. 95814-08016-00
По запросу
26
Gasket INC. IN BOTTOM END GASKET KIT art. 90430-08119-00
от 578 ₽
27
Plug, Oil Level art. 2S2-1536A-00-00
По запросу
28
. O-Ring art. 93210-09350-00
По запросу
29
Clamp art. 90461-10136-00
По запросу
30
Болт Yamaha art. 95022-06012-00
По запросу
31
Шайба Yamaha art. 90430-06014-00
По запросу
32
Holder, Clutch Cable art. 5TA-15441-01-00
По запросу
33
Болт Yamaha art. 95022-06016-00
По запросу
