модель 2011 года
- Модель YZ450
- Код модели YZ450F (YZ450FAB)

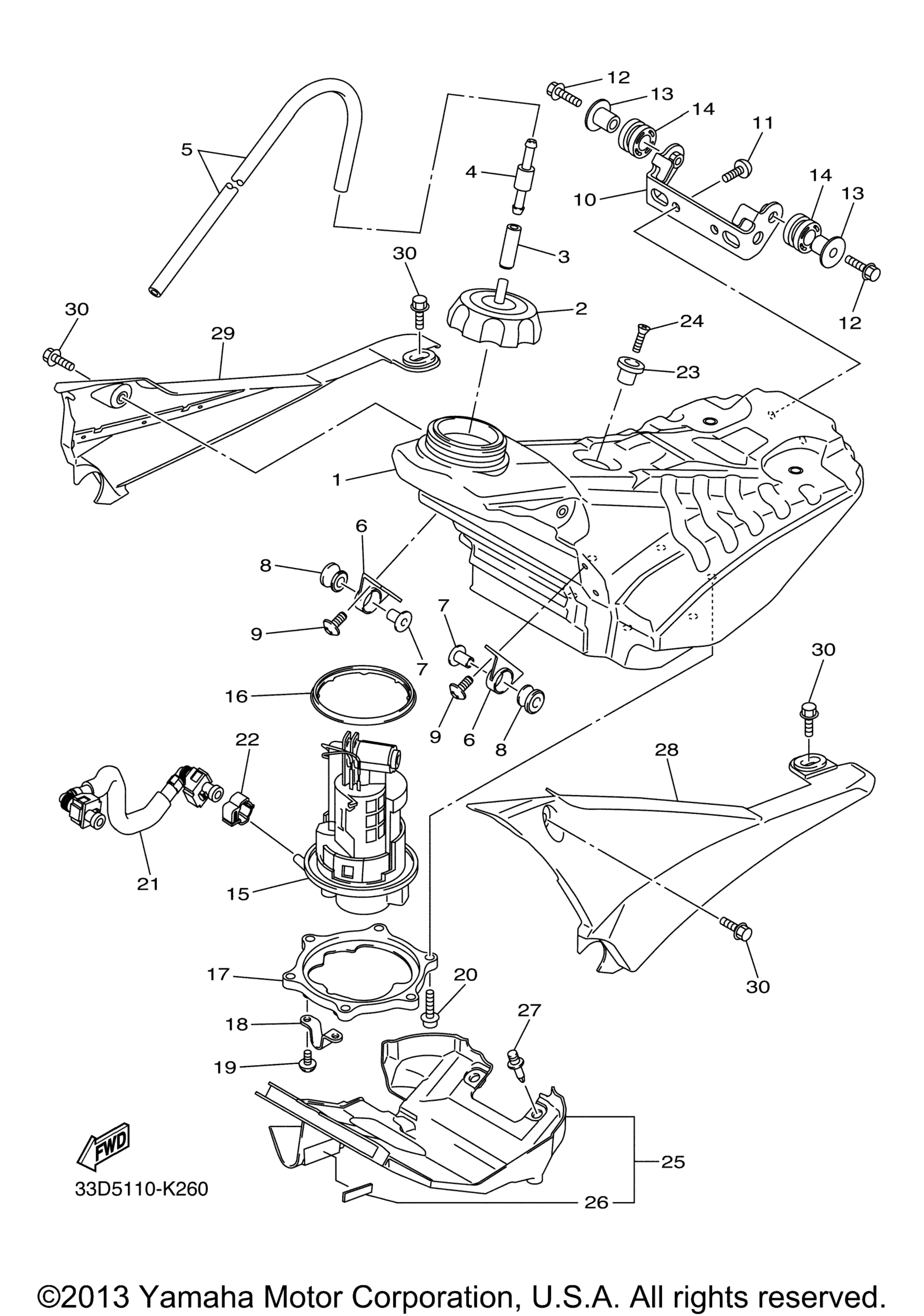

Схема топливного бака для YZ450F (YZ450FAB)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. 33D-24110-50-00
По запросу
2
Cap Assy art. 5NY-24610-10-00
По запросу
3
Hose (L30) art. 5RB-24315-00-00
По запросу
4
Pipe Joint Assy art. 3XJ-24380-00-00
По запросу
5
Hose (L350) art. 90445-092K1-00
По запросу
6
Holder, Damper art. 33D-24144-00-00
По запросу
7
Collar art. 90387-06091-00
По запросу
8
Grommet art. 90480-18549-00
По запросу
9
Bolt,Hex. Socket Button art. 92017-06016-00
По запросу
10
Holder art. 33D-2419A-00-00
По запросу
11
Bolt,Hex. Socket Button art. 92017-06016-00
По запросу
12
Bolt, Flange art. 95022-06025-00
По запросу
13
Collar art. 90387-06236-00
По запросу
14
Grommet art. 90480-01023-00
По запросу
15
Fuel Pump Comp art. 33D-13907-02-00
По запросу
16
O-Ring art. 33D-24486-00-00
По запросу
17
Bracket, Fuel Pump art. 33D-24491-00-00
По запросу
18
Bracket, Fuel Tank 2 art. 33D-24192-00-00
По запросу
19
Screw, Binding art. 98907-05008-00
По запросу
20
Bolt, Hexagon Socket Head art. 90110-05058-00
По запросу
21
Pipe, Fuel 1 art. 33D-13971-01-00
По запросу
22
Clamp 1 art. 33D-24135-00-00
По запросу
23
Bracket, Seat art. 4EW-2412F-00-00
По запросу
24
Screw, Flat Head art. 98702-06025-00
По запросу
25
Cover art. 33D-24217-00-00
По запросу
26
. .Damper art. 33D-24665-00-00
По запросу
27
Rivet art. 90269-07001-00
По запросу
28
Tank Side Cover Assy 1 UR FOR DPBSE art. 33D-24106-50-00
По запросу
28
Tank Side Cover Assy 1 UR FOR YB art. 33D-24106-60-00
По запросу
29
Tank Side Cover Assy 2 UR FOR DPBSE art. 33D-24108-50-00
По запросу
29
Tank Side Cover Assy 2 UR FOR YB art. 33D-24108-60-00
По запросу
30
.Bolt, Flange art. 90105-06064-00
По запросу
