модель 2011 года
- Модель YZF-R1
- Код модели YZF-R1 (YZFR1AR)

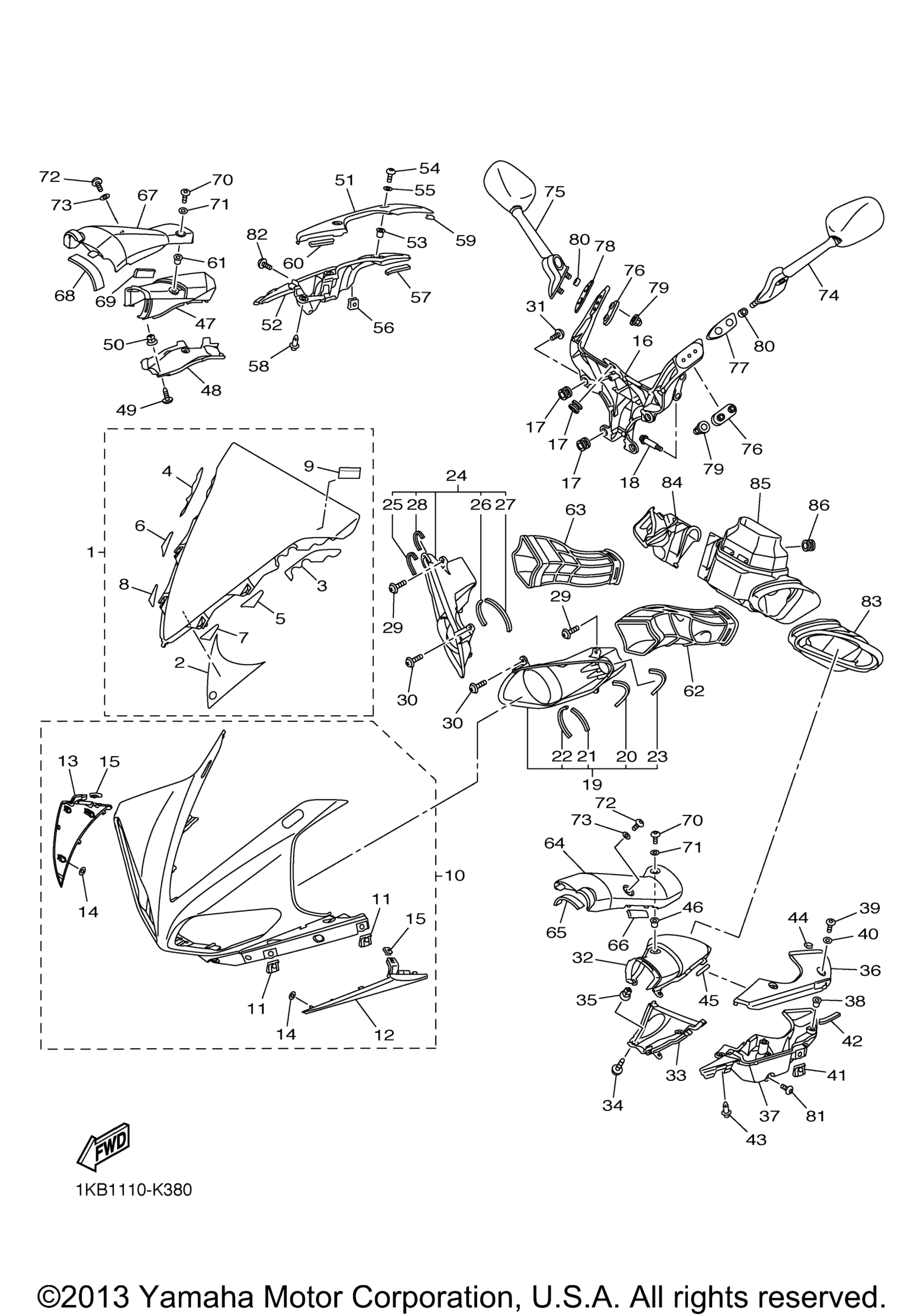

Схема обтекателя 1 для YZF-R1 (YZFR1AR)
Схема
Детали
Номер
Наименование детали
Цена
1
Screen art. 14B-Y283P-10-00
По запросу
2
. .Graphic, 18 art. 14B-2832P-00-00
По запросу
3
. .Seal 1 art. 14B-28428-00-00
По запросу
4
. .Seal 2 art. 14B-28429-00-00
По запросу
5
. .Seal 3 art. 14B-2844E-00-00
По запросу
6
. .Seal 4 art. 14B-2846F-00-00
По запросу
7
. .Seal 5 art. 14B-2847F-00-00
По запросу
8
. .Seal 6 art. 14B-2848F-00-00
По запросу
9
. .Label, Notice Windshield 1 art. 4B5-2815K-00-00
По запросу
10
Body, Front Upper 1 DRMK art. 14B-Y283G-00-P5
По запросу
11
. Plate, Spring art. 5PW-2177L-01-00
По запросу
12
. Cover 1 SMX art. 14B-28219-00-P0
По запросу
13
. Cover 2 SMX art. 14B-28229-00-P0
По запросу
14
. Nut, Spring art. 90183-05M02-00
По запросу
15
. Nut, Spring art. 90183-050A6-00
По запросу
16
Stay 1 art. 14B-28356-00-00
По запросу
17
.Damper art. 4XV-83513-00-00
По запросу
18
Bolt, Flange art. 90105-08052-00
По запросу
19
Grill Assy art. 14B-2838B-00-00
По запросу
20
. .Damper art. 14B-28372-00-00
По запросу
21
. Seal 4 art. J44-78248-00-00
По запросу
22
. .Damper, Plate art. 90520-03001-00
По запросу
23
Прокладка уплотнительная Yamaha art. 1TX-28267-00-00
от 830 ₽
24
Grill Assy art. 14B-2838B-10-00
По запросу
25
. .Damper art. 14B-28372-00-00
По запросу
26
. Seal 4 art. J44-78248-00-00
По запросу
27
. .Damper, Plate art. 90520-03001-00
По запросу
28
Прокладка уплотнительная Yamaha art. 1TX-28267-00-00
от 830 ₽
29
Винт-саморез Yamaha art. 90167-05078-00
от 788 ₽
30
Винт Yamaha art. 97707-50012-00
от 168 ₽
31
Screw, Round Tapping art. 90160-05006-00
По запросу
32
Duct 1 DRMK art. 14B-2838N-00-P2
По запросу
33
Duct 3 art. 14B-2838T-00-00
По запросу
34
Винт Yamaha art. 97707-50012-00
от 168 ₽
35
Втулка резиновая Yamaha art. 90480-08005-00
от 987 ₽
36
Lid 1 DRMK art. 14B-2839K-00-P2
По запросу
37
Box 3 art. 14B-2838V-00-00
По запросу
38
Гайка Yamaha art. 90179-05523-00
от 525 ₽
39
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
40
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
41
Plate, Spring art. 5PW-2177L-01-00
По запросу
42
Seal 4 art. J44-78248-00-00
По запросу
43
Клипса Yamaha art. 90269-07077-00
от 788 ₽
44
Damper, Plate art. 90520-01001-00
По запросу
45
Damper, Plate art. 90520-03005-00
По запросу
46
Гайка Yamaha art. 90179-05523-00
от 525 ₽
47
Duct 2 DRMK art. 14B-2838R-00-P2
По запросу
48
Duct 4 art. 14B-2838U-00-00
По запросу
49
Винт Yamaha art. 97707-50012-00
от 168 ₽
50
Втулка резиновая Yamaha art. 90480-08005-00
от 987 ₽
51
Lid 2 DRMK art. 14B-2839L-00-P2
По запросу
52
Box 4 art. 14B-2838W-00-00
По запросу
53
Гайка Yamaha art. 90179-05523-00
от 525 ₽
54
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
55
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
56
Plate, Spring art. 5PW-2177L-01-00
По запросу
57
Seal 4 art. J44-78248-00-00
По запросу
58
Клипса Yamaha art. 90269-07077-00
от 788 ₽
59
Damper, Plate art. 90520-01001-00
По запросу
60
Damper, Plate art. 90520-03005-00
По запросу
61
Гайка Yamaha art. 90179-05523-00
от 525 ₽
62
Duct 5 art. 14B-2838J-01-00
По запросу
63
Duct 6 art. 14B-2838P-01-00
По запросу
64
Panel, Console 1 DRMK art. 14B-2837L-00-P2
По запросу
65
Damper, 3 art. 4C8-2112D-00-00
По запросу
66
Seal 1 art. 2S3-2111D-00-00
По запросу
67
Panel, Console 2 DRMK art. 14B-2837M-00-P2
По запросу
68
Damper, 3 art. 4C8-2112D-00-00
По запросу
69
Seal 1 art. 2S3-2111D-00-00
По запросу
70
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
71
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
72
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
73
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
74
Rear View Mirror Assy (Left) art. 14B-26280-00-00
По запросу
75
Rear View Mirror Assy (Right) art. 14B-26290-00-00
По запросу
76
.Plate, Mirror Fitting 1 art. 4C8-26298-00-00
По запросу
77
Base, Mirror (Left) art. 14B-2628N-00-00
По запросу
78
Base, Mirror (Right) art. 14B-2628R-00-00
По запросу
79
Nut, Crown art. 90176-06055-00
По запросу
80
Collar art. 90387-064T3-00
По запросу
81
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
82
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
83
Box, Side 1 art. 14B-2846C-00-00
По запросу
84
Box, Side 2 art. 14B-2846D-01-00
По запросу
85
Box, Front art. 14B-2845D-10-00
По запросу
86
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
