модель 2012 года
- Модель FZ1 / FZ1000
- Код модели FZ1 (FZS10BCW) CA

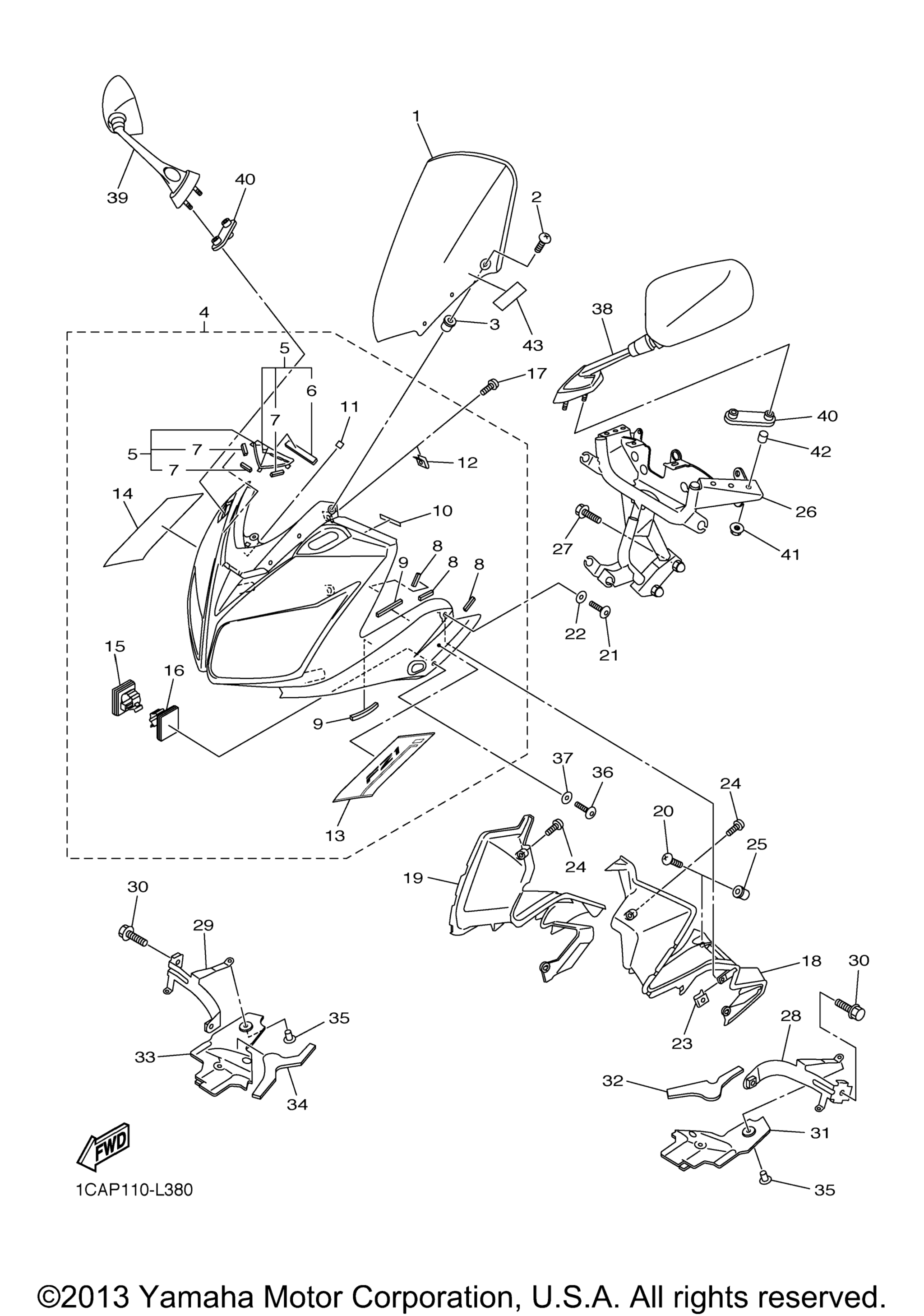

Схема обтекателя 1 для FZ1 (FZS10BCW) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Windshield art. 3C3-28381-10-00
По запросу
2
Болт Yamaha art. 90150-05024-00
от 528 ₽
3
Гайка Yamaha art. 90179-05523-00
от 525 ₽
4
Body, Front Upper 1 BWC1 art. 3C3-W283G-21-P6
По запросу
5
. .Cover Assy art. 3C3-Y283W-10-00
По запросу
6
. . ..Damper art. 3C3-28371-01-00
По запросу
7
. . Damper art. 3C3-28372-00-00
По запросу
8
. Damper 5 art. 3C3-2837J-00-00
По запросу
9
. .Damper 3 art. 4XV-2834E-00-00
По запросу
10
. .Seal art. 3P6-28307-00-00
По запросу
11
. Seal art. 5JW-23844-00-00
По запросу
12
. Nut, Spring art. 90183-050A6-00
По запросу
13
. .Graphic 1 art. 1CA-28391-30-00
По запросу
14
. .Graphic 2 art. 1CA-28392-30-00
По запросу
15
. Clamp art. 90464-62085-00
По запросу
16
. Clamp art. 90464-20021-00
По запросу
17
Болт Yamaha art. 90154-05007-00
По запросу
18
Panel, Inner 1 art. 3C3-2836K-00-00
По запросу
19
Panel, Inner 2 art. 3C3-2836L-00-00
По запросу
20
Болт Yamaha art. 90154-05007-00
По запросу
21
Болт Yamaha art. 90110-06200-00
По запросу
22
Washer, Plate art. 90202-06170-00
По запросу
23
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
24
Болт Yamaha art. 90154-05007-00
По запросу
25
Гайка Yamaha art. 90179-05523-00
от 525 ₽
26
Stay 1 art. 3C3-28356-00-00
По запросу
27
Bolt, Flange art. 95822-08035-00
По запросу
28
Bracket 1 art. 3C3-2836A-00-00
По запросу
29
Bracket 2 art. 3C3-2836E-00-00
По запросу
30
Bolt, Flange art. 95812-06010-00
от 578 ₽
31
Panel 1 art. 3C3-2835U-00-00
По запросу
32
Damper 3 art. 3C3-2834E-00-00
По запросу
33
Panel 2 art. 3C3-2835V-00-00
По запросу
34
Damper art. 3C3-2834F-00-00
По запросу
35
Rivet art. 90269-06008-00
По запросу
36
Болт Yamaha art. 90110-06200-00
По запросу
37
Washer, Plate art. 90202-06170-00
По запросу
38
Rear View Mirror Assy (Left) art. 3C3-26280-10-00
По запросу
39
Rear View Mirror Assy (Right) art. 3C3-26290-11-00
По запросу
40
Plate, Mirror Fitting 1 art. 3C3-26298-00-00
По запросу
41
Гайка Yamaha art. 95702-06500-00
По запросу
42
Collar art. 90387-064T3-00
По запросу
43
.Label, Notice Windshield 1 art. 4B5-2815K-00-00
По запросу
