модель 2012 года
- Модель Raider
- Код модели RAIDER SCL (XV19COC) CA

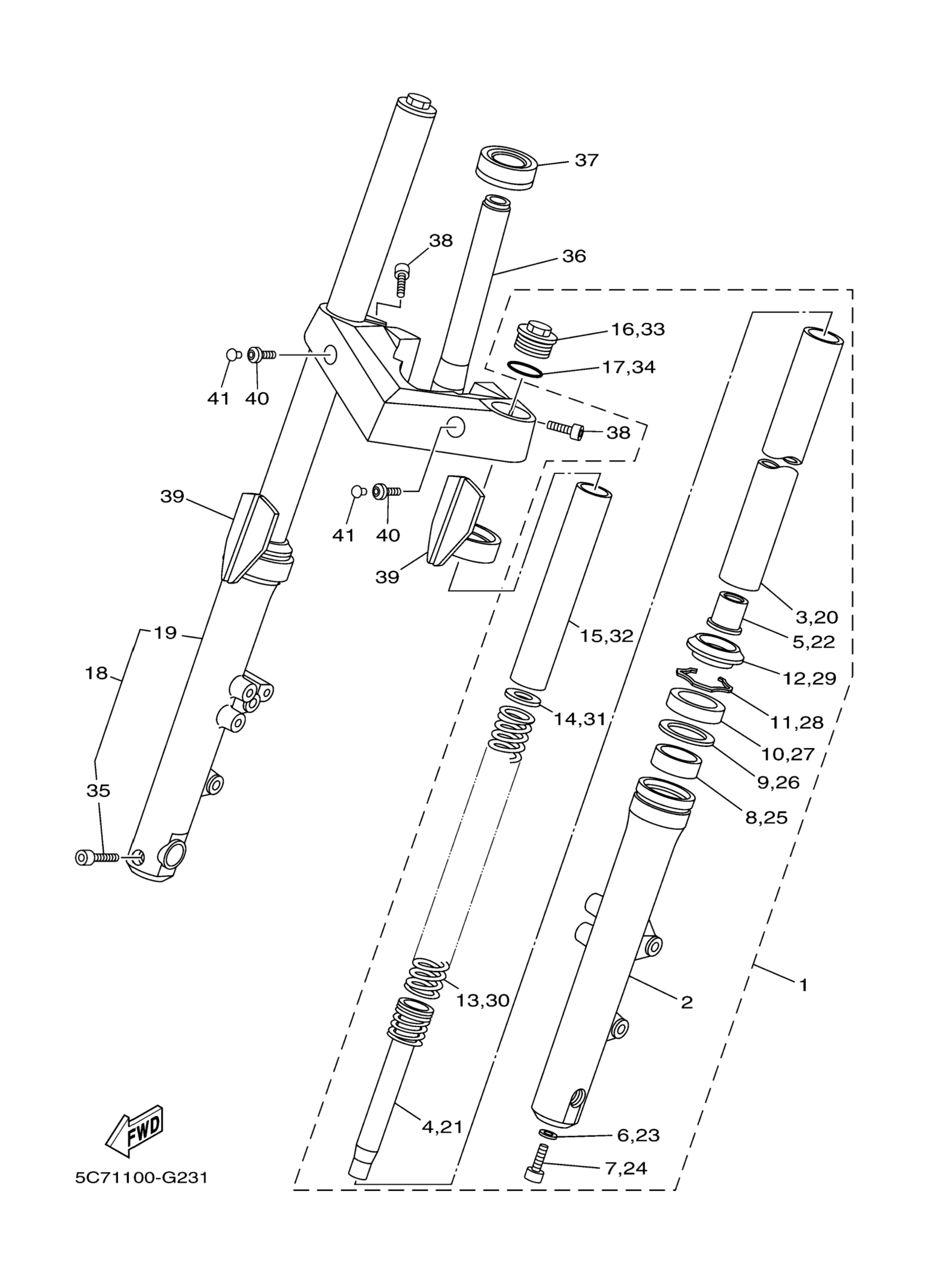

Схема передней вилки для RAIDER SCL (XV19COC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assy (L.H) art. 5C7-23102-00-00
По запросу
2
. .Tube, Outer (Left) art. 5C7-23126-01-00
По запросу
3
. Inner Tube Comp. 1 art. 5C7-23110-00-00
По запросу
4
. Cylinder Comp, Front Fork art. 5C7-23170-00-00
По запросу
5
. .Spindle, Taper art. 1D7-23173-00-00
По запросу
6
. .Gasket art. 2K8-23158-L0-00
По запросу
7
. .Bolt, Hexagon Socket Head art. 3R4-23181-L0-00
По запросу
8
. .Metal, Slide 1 art. 5TJ-23125-50-00
По запросу
9
Шайба Yamaha art. 4SS-23146-L0-00
от 935 ₽
10
. .Oil Seal art. 1D7-23145-00-00
По запросу
11
. .Ring, Snap art. 4SS-23153-L0-00
По запросу
12
. .Seal, Dust art. 1D7-23144-00-00
По запросу
13
. .Spring, Front Fork art. 5C7-23141-00-00
По запросу
14
. .Washer, Spring Upper art. 1D7-23149-00-00
По запросу
15
. .Spacer art. 1D7-23118-00-00
По запросу
16
. .Bolt, Cap art. 1D7-23111-00-00
По запросу
17
. .O-Ring art. 1D7-23188-00-00
По запросу
18
Front Fork Assy (R.H) art. 5C7-23103-00-00
По запросу
19
. .Tube, Outer (Right) art. 5C7-23136-01-00
По запросу
20
. Inner Tube Comp. 1 art. 5C7-23110-00-00
По запросу
21
. Cylinder Comp, Front Fork art. 5C7-23170-00-00
По запросу
22
. .Spindle, Taper art. 1D7-23173-00-00
По запросу
23
. .Gasket art. 2K8-23158-L0-00
По запросу
24
. .Bolt, Hexagon Socket Head art. 3R4-23181-L0-00
По запросу
25
. .Metal, Slide 1 art. 5TJ-23125-50-00
По запросу
26
Шайба Yamaha art. 4SS-23146-L0-00
от 935 ₽
27
. .Oil Seal art. 1D7-23145-00-00
По запросу
28
. .Ring, Snap art. 4SS-23153-L0-00
По запросу
29
. .Seal, Dust art. 1D7-23144-00-00
По запросу
30
. .Spring, Front Fork art. 5C7-23141-00-00
По запросу
31
. .Washer, Spring Upper art. 1D7-23149-00-00
По запросу
32
. .Spacer art. 1D7-23118-00-00
По запросу
33
. .Bolt, Cap art. 1D7-23111-00-00
По запросу
34
. .O-Ring art. 1D7-23188-00-00
По запросу
35
. .Bolt, Hexagon Socket Head art. 91314-08040-00
По запросу
36
Under Bracket Comp. art. 5C7-23340-00-00
По запросу
37
.Bearing art. 93332-00096-00
По запросу
38
Болт Yamaha art. 91314-08025-00
от 1 092 ₽
39
Cover art. 5C7-2331G-00-00
По запросу
40
Bolt, Hex. Socket Button art. 90111-08010-00
По запросу
41
Plug art. 90338-08163-00
По запросу
