модель 2012 года
- Модель Royal Star
- Код модели ROYAL STAR VENTURE S (XVZ13TFSBB)

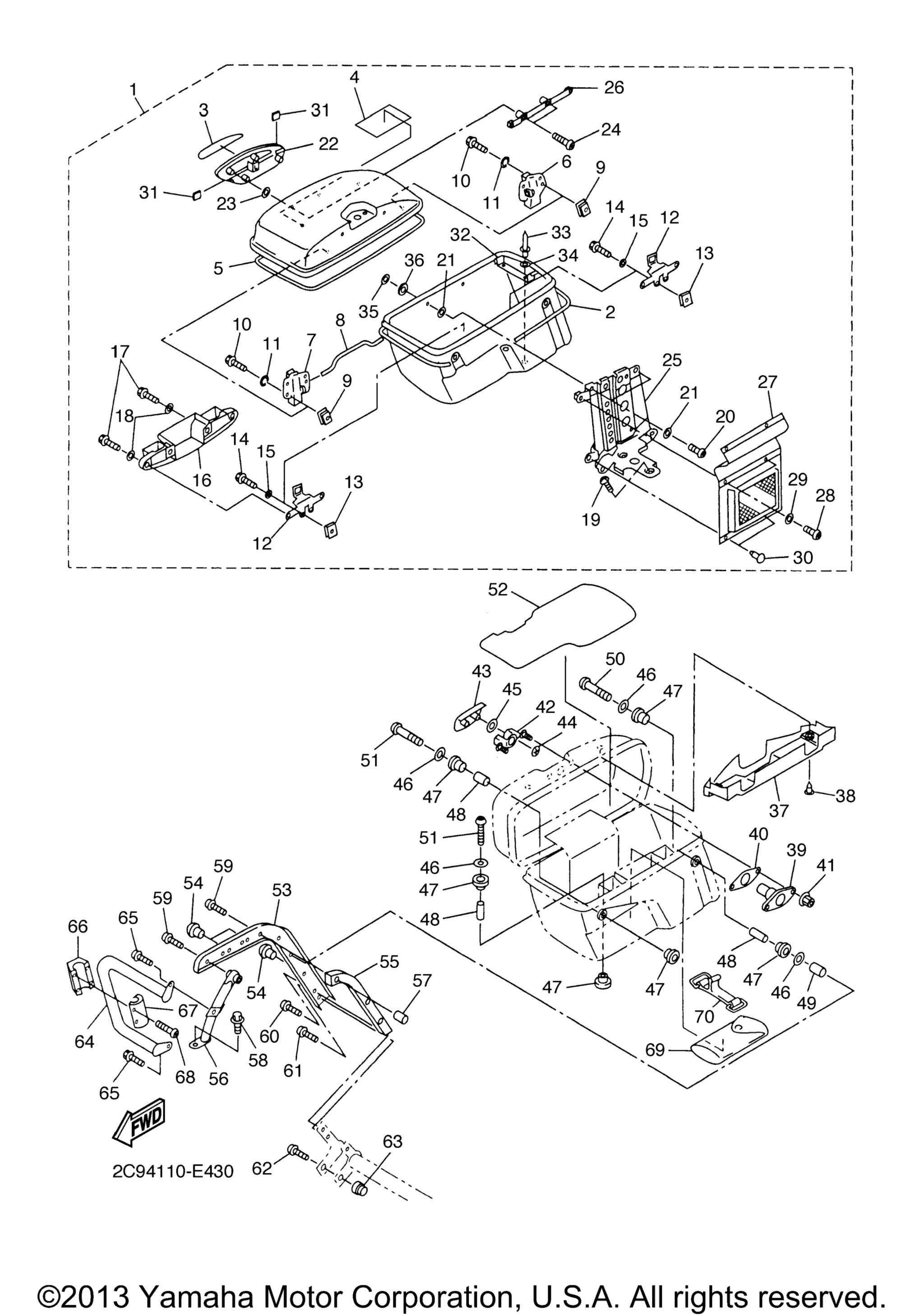

Схема кофр 2 для ROYAL STAR VENTURE S (XVZ13TFSBB)
Схема
Детали
Номер
Наименование детали
Цена
1
Saddlebag Comp, 2 SMM art. 4XY-Y2844-4L-P0
По запросу
2
. .Saddlebag Graphic Set 2 art. 2C9-2840J-60-00
По запросу
3
. .Ornament 2 art. 4XY-2847B-50-00
По запросу
4
. Label, Caution art. 4XY-28446-02-00
По запросу
5
. .Seal 1 art. 4XY-28428-00-00
По запросу
6
. .Hook 3 art. 4XY-28494-00-00
По запросу
7
. .Hook 4 art. 4XY-28495-00-00
По запросу
8
. .Lever art. 4XY-2841A-00-00
По запросу
9
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
10
. Bolt art. 97017-05012-00
По запросу
11
. Washer, Plate art. 92907-05600-00
По запросу
12
. .Hook 2 art. 4XY-28498-00-00
По запросу
13
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
14
. Bolt art. 97017-05016-00
По запросу
15
. Washer, Plate art. 92907-05600-00
По запросу
16
. .Cover 3 art. 4XY-2843J-00-00
По запросу
17
. Bolt, Button Head art. 92017-05008-00
По запросу
18
. Washer, Plate art. 92907-05600-00
По запросу
19
Винт-саморез Yamaha art. 90167-05078-00
от 788 ₽
20
. Bolt, Button Head art. 92017-05014-00
По запросу
21
. Washer, Plate art. 90201-05556-00
По запросу
22
. .Hinge 3 art. 4XY-28454-10-00
По запросу
23
. .Washer, Plate art. 90202-10120-00
По запросу
24
. Bolt, Button Head art. 92017-05020-00
По запросу
25
. .Reinforcement 2 art. 4XY-28437-00-00
По запросу
26
. .Plate 5 art. 4XY-2847H-00-00
По запросу
27
. .Stopper, Open art. 4XY-2845M-00-00
По запросу
28
. Bolt, Button Head art. 92017-05014-00
По запросу
29
. Washer, Plate art. 92907-05600-00
По запросу
30
Фиксатор пластиковый Yamaha art. 90269-05055-00
от 830 ₽
31
. .Plate, Rubber 4 art. 4XY-28499-00-00
По запросу
32
. .Plate art. 4XY-2843L-00-00
По запросу
33
. .Rivet, Blind art. 90267-32003-00
По запросу
34
. .Washer art. 92907-03600-00
По запросу
35
. Washer, Plate art. 90201-08326-00
По запросу
36
. .Seal 2 art. 4XY-28429-00-00
По запросу
37
Cover Lock Assy 2 art. 4XY-2849K-00-00
По запросу
38
Пистон Yamaha art. 90269-06081-00
от 788 ₽
39
Lock Assy 3 art. 4XY-W2843-00-00
По запросу
40
Plate, Rubber 5 art. 4XY-2845J-00-00
По запросу
41
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
42
Plate 6 art. 4XY-2849H-00-00
По запросу
43
Cover 6 art. 4XY-2843C-00-00
По запросу
44
Nut, Spring art. 90183-04005-00
По запросу
45
Damper art. 4KJ-28371-00-00
По запросу
46
Washer, Plate art. 90201-065G8-00
По запросу
47
Grommet art. 90480-20447-00
По запросу
48
Collar art. 90387-084R5-00
По запросу
49
Collar art. 90387-0811N-00
По запросу
50
Bolt, Button Head art. 92017-06055-00
По запросу
51
Bolt, Button Head art. 92017-06035-00
По запросу
52
Seat 2 art. 4XY-2848K-01-00
По запросу
53
Frame, Saddlebag 2 art. 4XY-28474-00-00
По запросу
54
Plug art. 90338-07259-00
По запросу
55
Damper 2 art. 1D6-28416-00-00
По запросу
56
Stay, Front Guard 2 art. 4YE-28414-02-00
По запросу
57
Collar art. 90387-0811N-00
По запросу
58
Болт Yamaha art. 95817-08014-00
По запросу
59
Bolt, Hex. Socket Button art. 92014-08040-00
По запросу
60
Bolt, Button Head art. 92014-08016-00
По запросу
61
Bolt, Button Head art. 92014-08020-00
По запросу
62
Болт с фланцем art. 95817-08016-00
По запросу
63
Nut art. 95307-08800-00
По запросу
64
Guard, Saddlebag 2 art. 4XY-2842K-00-00
По запросу
65
Bolt, Flange art. 95814-08016-00
По запросу
66
Reflector, Rear 1 art. 4YE-85131-00-00
По запросу
67
Bracket, Reflector 1 art. 4YE-85132-00-00
По запросу
68
Screw, Tapping art. 97707-30514-00
По запросу
69
Tool Kit art. 4XY-28100-01-00
По запросу
70
Band art. 55K-2811G-00-00
По запросу
