модель 2012 года
- Модель Stryker
- Код модели STRYKER (XVS13CBCB) CA

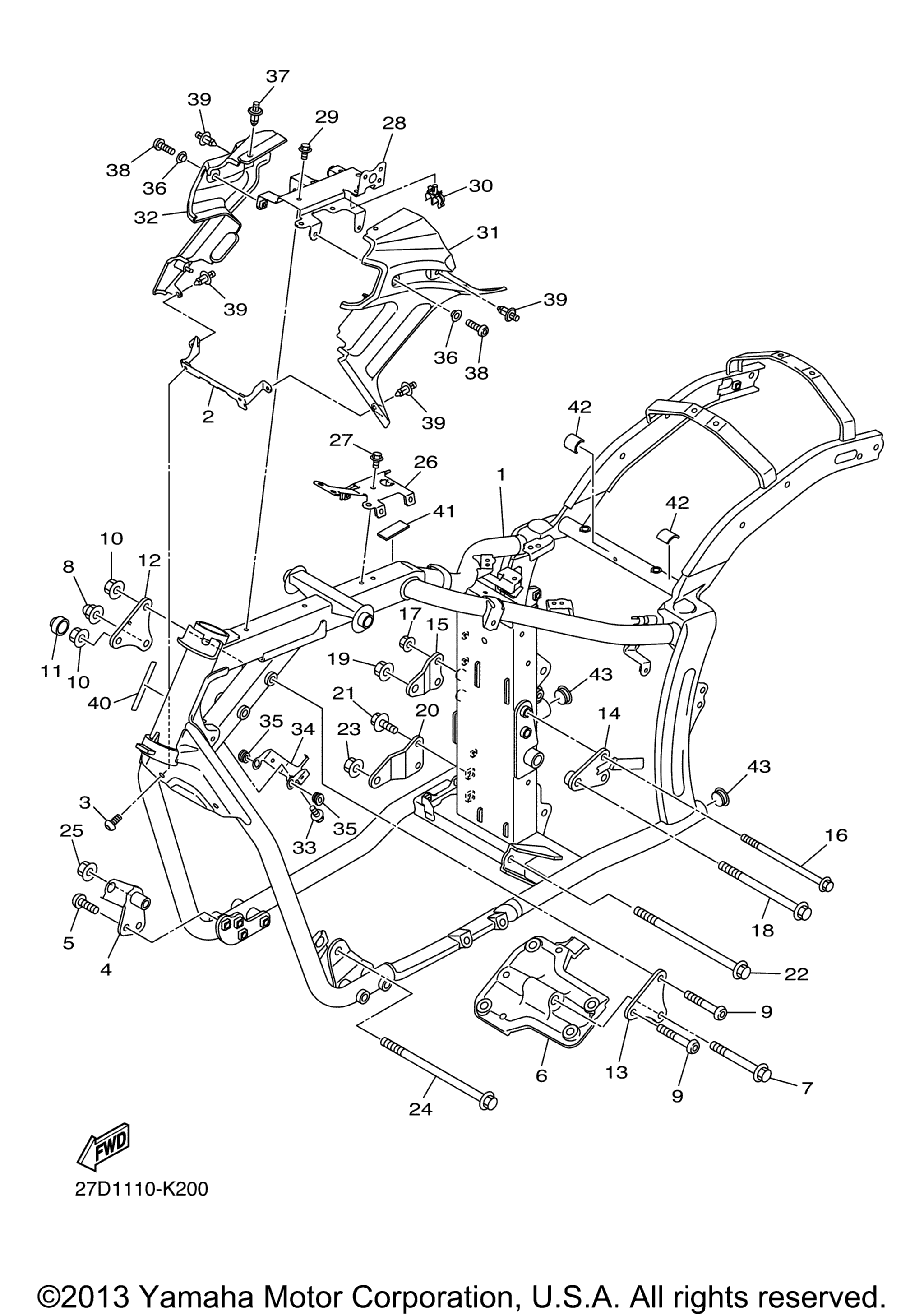

Схема рамы для STRYKER (XVS13CBCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp art. 27D-21110-00-00
По запросу
2
Bracket, 10 art. 27D-2119M-00-00
По запросу
3
Болт Yamaha art. 92017-06014-00
По запросу
4
Stay, Engine 7 art. 27D-21387-00-00
По запросу
5
Bolt, Hex. Socket Button art. 90111-10047-00
По запросу
6
Stay, Engine 3 art. 27D-21317-00-00
По запросу
7
Bolt, Flange art. 90105-12083-00
По запросу
8
Nut, Crown art. 90176-12003-00
По запросу
9
Bolt, Hex. Socket Button art. 90111-10052-00
По запросу
10
Гайка Yamaha art. 90185-10011-00
от 590 ₽
11
Cap art. 5YU-2143A-00-00
По запросу
12
Bracket 11 art. 27D-2114V-00-00
По запросу
13
Bracket art. 27D-2116B-00-00
По запросу
14
Stay, Engine 4 art. 27D-21318-00-00
По запросу
15
Stay, Engine 5 art. 27D-21314-00-00
По запросу
16
Bolt, Flange art. 90105-10391-00
По запросу
17
Гайка Yamaha art. 95602-10200-00
По запросу
18
Bolt, Flange art. 90105-12080-00
По запросу
19
Nut, Self-Locking art. 90185-12002-00
По запросу
20
Stay, Engine 2 art. 3D8-21316-00-00
По запросу
21
Болт Yamaha art. 95817-10020-00
По запросу
22
Bolt, Flange art. 90105-12044-00
По запросу
23
Nut, Self-Locking art. 90185-12002-00
По запросу
24
Bolt, Flange art. 90105-12045-00
По запросу
25
Nut, Self-Locking art. 90185-12002-00
По запросу
26
Bracket, Coil art. 27D-21359-00-00
По запросу
27
Болт Yamaha art. 95022-06012-00
По запросу
28
Bracket, Front Upper 1 art. 27D-21415-00-00
По запросу
29
Болт Yamaha art. 95022-06012-00
По запросу
30
Clamp art. 90464-11007-00
По запросу
31
Cover, Side 5 art. 27D-2171E-00-00
По запросу
32
Cover, Side 6 art. 27D-2171X-00-00
По запросу
33
Болт с фланцем art. 95027-06012-00
По запросу
34
Stay, Side Cover 2 art. 27D-21322-00-00
По запросу
35
Grommet art. 90480-01022-00
По запросу
36
Spacer art. 90560-06244-00
По запросу
37
Rivet art. 90269-07007-00
По запросу
38
Screw art. 90149-06298-00
По запросу
39
Rivet art. 90269-05079-00
По запросу
40
Protector art. 3D8-2117G-00-00
По запросу
41
Прокладка уплотнительная Yamaha art. 5H0-8235Y-M0-00
от 788 ₽
42
Protector art. 3MA-27491-00-00
По запросу
43
Plug art. 90338-27007-00
По запросу
