модель 2012 года
- Модель Super Tenere
- Код модели SUPER TENERE (XTZ12BB)

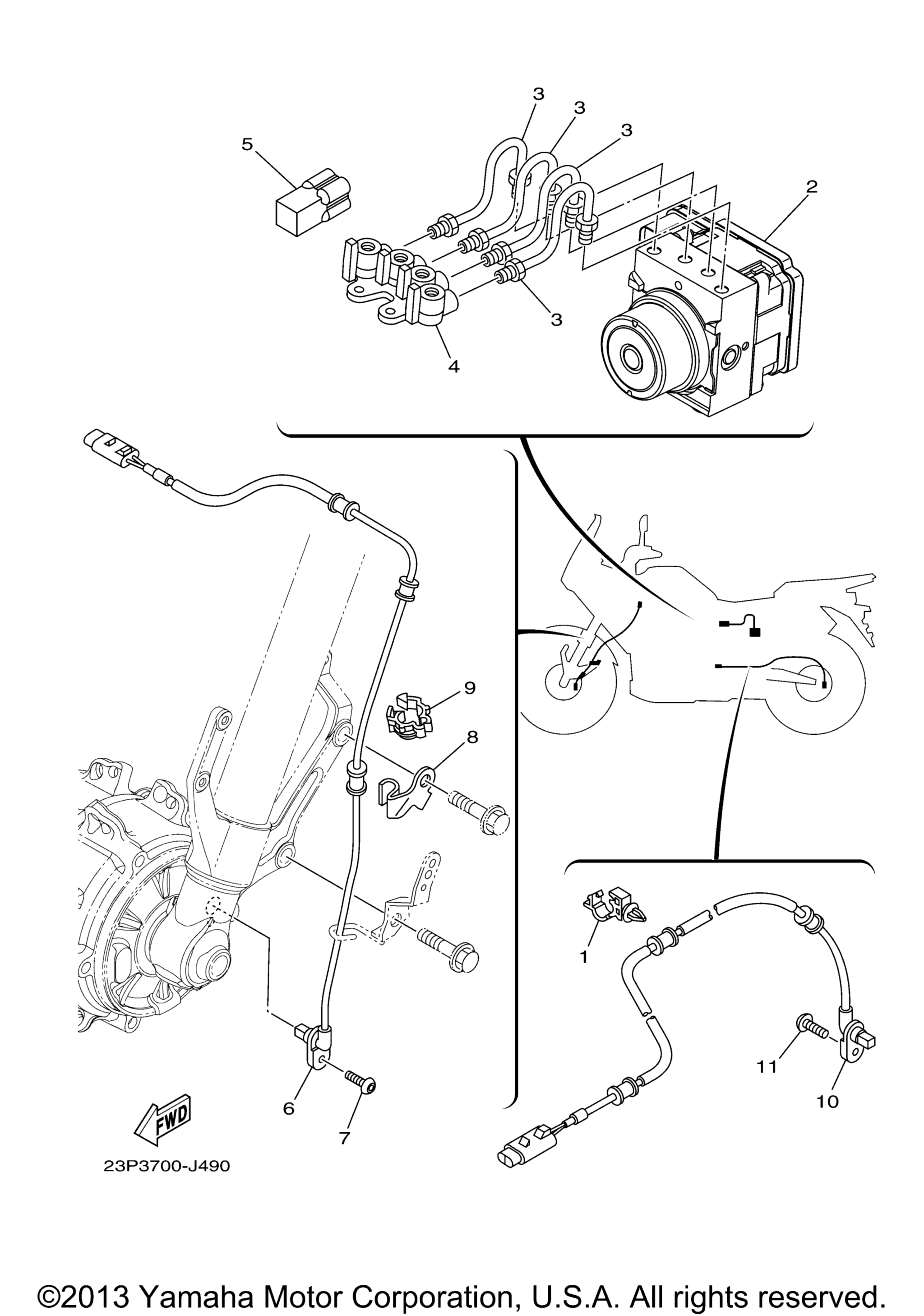

Схема электрооборудования 3 для SUPER TENERE (XTZ12BB)
Схема
Детали
Номер
Наименование детали
Цена
1
Clamp art. 90464-10008-00
По запросу
2
Hydraulic Unit Assy art. 23P-85930-09-00
По запросу
3
Pipe, Brake art. 23P-25871-01-00
По запросу
4
Joint art. 23P-25885-00-00
По запросу
5
Connector art. 3YA-82378-00-00
По запросу
6
Wheel Sensor Assy, Front art. 23P-85970-00-00
По запросу
7
Bolt, Button Head art. 92014-06014-00
По запросу
8
Wire, Holder 1 art. 23P-23318-00-00
По запросу
9
Clamp art. 90464-12013-00
По запросу
10
Wheel Sensor Assy, Rear art. 23P-85980-00-00
По запросу
11
Bolt, Button Head art. 92014-06014-00
По запросу
